Fascetta di fissaggio per bordi, a dentatura esterna, ⌀4.0-35.0mm, nero, 500Pz.
UNS 150-76093 | T50SOSEC4A-PA66HS/PA66HIRHS-BK |

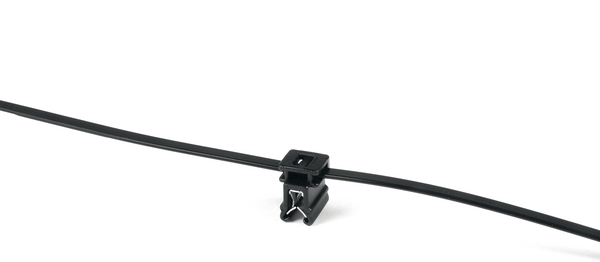

Fascetta di fissaggio in 2 pezzi per bordi 1 - 3 mm e passaggio cablaggio in alto parallelamente al bordo.

Edge Clip 10 (EC10) montato su un pannello di plastica per tenere un cablaggio di ⌀ 6 mm.

La fascetta per cavi con clip per bordi elimina la necessità di praticare fori di montaggio, semplificando l'installazione.

Cinque dimensioni (spessore del pannello da 0,5 a 8,0 mm) in un'unica immagine.

La famiglia Mini-EdgeClip è la nostra soluzione per gli spazi limitati.

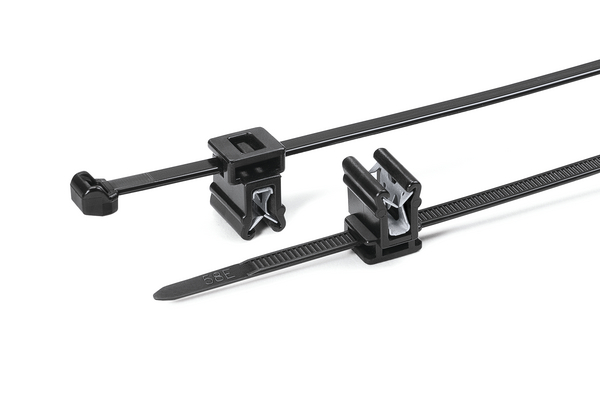

Fascetta 2-piece preassemblata con EdgeClip
La testa della fascetta può essere riposizionata dopo la legatura
EC9, EC10, EC21 ed EC22 sono per diametri di legatura minimi di 1 mm
Per bordi lamiera da 1 a 3 mm di spessore

Aggiungi alla watchlist

Richiedi ora la tua offerta individuale

Richiedi un preventivo

Trova un distributore vicino a te

Download CAD-Download

Altri prodotti dello stesso gruppo:

Fascette 2-piece per bordi >

Dati di base

Applicazione	Queste fascette di cablaggio con ancoraggi per bordo lamiera sono ideali per installazioni in cui non sono consentiti fori o quando la temperatura ostacola l'applicazione di adesivi. Utilizzate dai quadristi e nell'industria dell'automobile, garantiscono un ottimo risparmio di tempo e denaro.
Articolo	T50SOSEC4A
Carico rottura min	225N
Categoria Prodotto	Fascette 2-piece per bordi
Colore	Nero (BK)
Cont. conf.	500Pz.
Descrizione	Disponibili con fascette di cablaggio a dentatura 'interna' o 'esterna', questi assemblaggi vengono facilmente fissati su bordi lamiera di spessore tra 1,0 mm e 3,0 mm e da 3,0mm a 6,0mm. Grazie alla clip metallica integrata, offrono una tenuta eccezionale. Sono disponibili due tipi di ancoraggio: il tipo "A", fa correre i cavi parallelamente al bordo, mentre con il tipo "B", i cavi formano un angolo di 90 gradi con il bordo. La clip può essere applicata semplicemente con un inserimento manuale e rimane ferma sul bordo lamiera grazie alla clip metallica integrata. Non è necessario nessun foro. In combinazione con le fascette a dentatura esterna della serie OS, che sono state disegnate appositamente per proteggere i cavi da sfregamenti, la famiglia EdgeClip è la soluzione ottimale per un fissaggio veloce
Descrizione Breve	Fascetta fissaggio su bordo T50SOSEC4A
Famiglia Prodotto	Serie EdgeClip da 1,0 - 3,0 mm con fissaggio in alto
Fascetta di cablaggio	Poliammide 6.6 stabilizzata al calore (PA66HS)
GLOBAL PART DESCRIPTION	T50SOSEC4A-PA66HS/PA66HIRHS-BK
Materiale	Poliammide 6.6 stabilizzata al calore (PA66HS), Poliammide 6.6 ad elevata resistenza meccanica, stabilizzata al calore (PA66HIRHS)
Metodo di fissaggio	EdgeClip, superiore, assemblata, 2 pezzi
Peso Netto	0.002515kg
Quantità per	confezione
Serraggio riapribile?	No
Variante	A dentatura esterna
parti componenti	Poliammide 6.6 ad elevata resistenza meccanica, stabilizzata al calore (PA66HIRHS), Acciaio Inox (SS)

Dimensioni del prodotto

⌀ legat. max	35.0mm
⌀ legat. min	4.0mm
Altezza (H)	1.3mm
Altezza (H2)	16.0mm
Diametro legatura (mm)	4.0-35.0mm
Largh. (W)	4.6mm
Largh. (W2)	11.5mm
Lungh. (L)	150mm
Lungh. (L2)	14.0mm
Spessore (T)	1.3mm
Spessore pannello (metrico)	1 - 3 mm

Download

Specifiche

Certificazioni
Codice Nato	5975-12-411-9107
Conformità RoHS	Sì
Infiammabilità	UL 94 HB
Merci pericolose	No
Temp. di esercizio - °C	da -40 °C a +105 °C
Temperatura di esercizio parti componenti	da -40 °C a +105 °C

Logistica ed imballaggio


Codice EAN	4031026207681
Codice doganale	39269097
PL1_Dim. Altezza	0.07m
PL1_Dim. Larghezza	0.39m
PL1_Dim. Lunghezza	0.45m
PL1_Peso	1.286635kg
PL1_Quantità	500
PL1_Tipologia	confezione
PL1_Volume	0.012285m³
PL3_Dim. Altezza	0.368m
PL3_Dim. Larghezza	0.386m
PL3_Dim. Lunghezza	0.584m
PL3_Peso	8.539984kg
PL3_Quantità	3000
PL3_Tipologia	scatola
PL3_Volume	0.083m³
PL4_Dim. Altezza	1.249m
PL4_Dim. Larghezza	0.8m
PL4_Dim. Lunghezza	1.2m
PL4_Peso	123.504kg
PL4_Quantità	36000
PL4_Tipologia	pallet
PL4_Volume	1.199m³
Paese d'origine	DE
