I fermacavi P-clamps per il fissaggio di cavi e tubi

La clip fermacavo Ratchet P-Clamp semplificherà l'organizzazione dei tuoi cavi

I bloccacavi p-clamp in metallo e plastica si sono evoluti: dai un’occhiata alla famiglia Rachet P-Clamp!

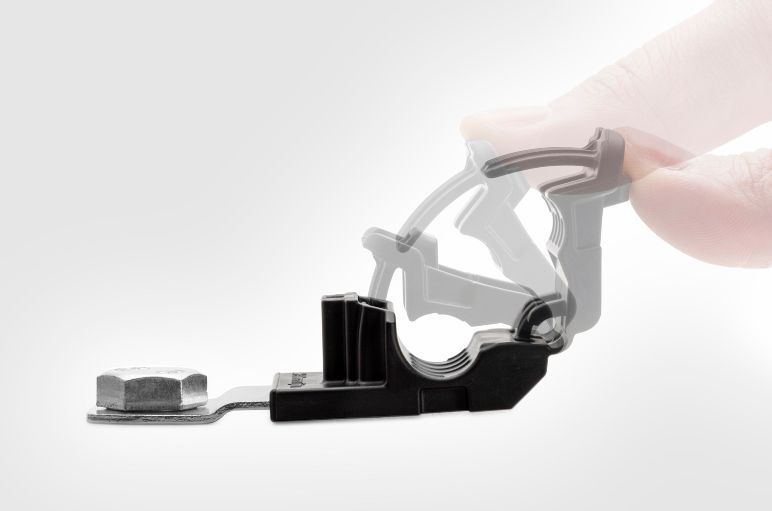

Ratchet P-Clamp con meccanismo a rocchetto.

In HellermannTyton ci impegniamo a rispettare e migliorare gli standard di progettazione stabiliti per gli elementi di fissaggio. Per questo motivo, quando abbiamo ricevuto una richiesta di avere un modo più versatile di montare e fissare cavi e tubi sui macchinari da costruzione, abbiamo accettato la sfida.

Abbiamo applicato il nostro vasto know-how nella progettazione di fascette, per risolvere tutte le limitazioni meccaniche del tradizionale bloccacavo p-clamp, di cui ci hanno fatto presente i nostri clienti.

Il risultato è la famiglia Ratchet P-Clamp: una clip fermacavo più facile da usare, più versatile e più robusta per la chiusura e il fissaggio di cavi, fili e tubi, rispetto a tutte quelle presenti nel mercato. Come una clip tradizionale, puoi anche riaprirla e riutilizzarla centinaia di volte.

Gamma prodotti

Il design fa la differenza: i vantaggi della nostra linea Ratchet P-Clamp

Come dice il nome, abbiamo aggiunto un meccanismo a cricchetto (ratchet) al morsetto serracavo p-clamp. Questo offre ai clienti la possibilità di rendere indipendente la legatura dei cavi dall’ancoraggio del fermacavo. Una grande caratteristica aggiuntiva è che puoi rilasciare il meccanismo a cricchetto, riaprire la clip fermacavo e riutilizzarla.

Abbiamo unito nella famiglia Ratchet P-Clamp le seguenti necessità del mercato:

  • Libertà di scelta: le fasi di preinstallazione e di montaggio finale sono separate.
  • Facilità di installazione: si può chiudere con una mano.
  • Eliminazione del pizzicamento: la rigatura (zigrinatura spiralata) centra automaticamente il fascio.
  • Riapertura, riutilizzo: il rilascio è facile, basta un cacciavite a testa piatta (a taglio).
  • Riduzione dell’inventario in magazzino: sono disponibili quattro dimensioni adattabili (da 6,2 mm – a 51 mm di diametro).
  • Configurazione flessibile: sono disponibili diverse dimensioni della piastra di fissaggio;
  • Massimizzazione della durata: PA66 ad elevata resistenza meccanica, stabilizzata agli UV e alle alte temperature.
  • Prodotti accessori: inserti morbidi e linguetta di tensionamento per una qualità ripetitiva.

Vantaggi

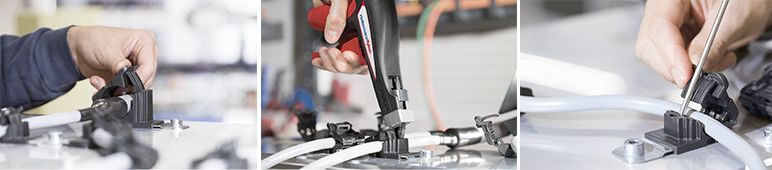

Ratchet P-Clamp, chiusura con una mano, funzione di riapertura e linguetta di tensione Ratchet P-Clamp, chiusura con una mano, funzione di riapertura e linguetta di tensione


Vantaggio n° 1: puoi preinstallare la clip fermacavo p-clamp prima di chiuderla

Con  Ratchet P-Clamp puoi determinare il posizionamento dei cavi o tubi.

Questa operazione di due fasi ti dà anche la libertà di suddividere l'attività di chiusura e quella di fissaggio in momenti diversi della lavorazione. È inoltre possibile attaccare i fermacavi al cablaggio prima dell’installazione.

Il bloccacavo Ratchet P-Clamp può essere facilmente chiuso con una mano fino al diametro ottimale. Il clic udibile garantisce che la clip fermacavo si è chiusa saldamente. Guarda come è facile usarla grazie al nostro video clip.

Il Ratchet P-Clamp soddisfa le esigenze delle ingegnerie di processo. Una linguetta di tensionamento e l’utensile applicatore per fascette della serie EVO di HellermannTyton, consentono agli installatori di chiudere la clip fermacavo con esattamente la stessa tensione ogni volta.

Vantaggio n° 2: puoi riaprire il bloccacavo in qualsiasi momento per effettuare la manutenzione

Il Ratchet P-Clamp può essere riaperto semplicemente

A differenza degli ‘’snapper’’ in plastica, delle clip push-in o dei morsetti di fissaggio in due pezzi, abbiamo progettato i fermacavi Ratchet P-Clamp in modo tale che possano essere facilmente riaperti, senza dover rimuovere la clip con i cavi dai punti di fissaggio.

Questo è un enorme vantaggio per i tecnici della manutenzione, soprattutto quando i cablaggi devono essere adattati o modificati.

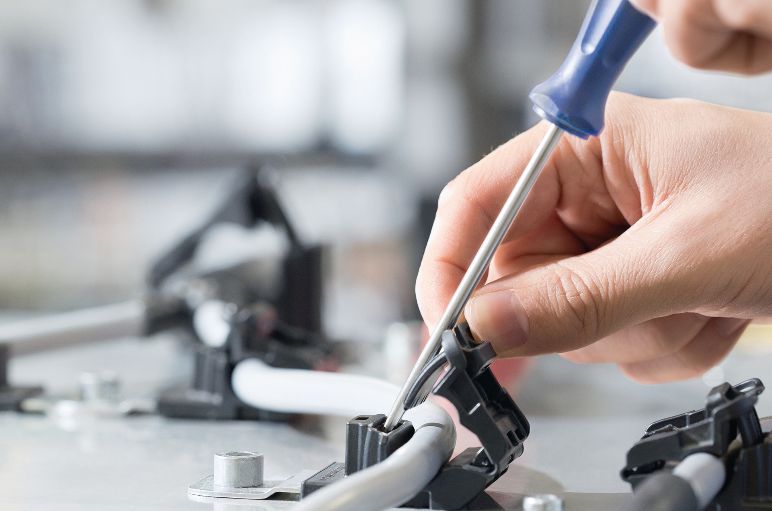

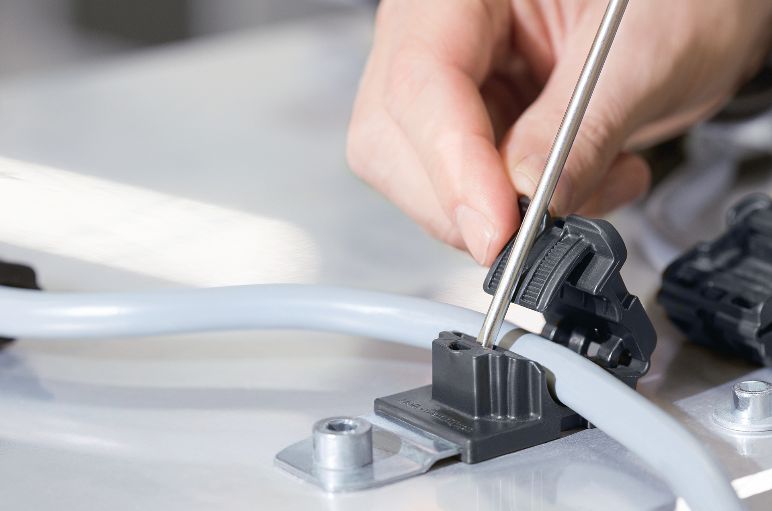

Basta inserire un cacciavite a testa piatta nella fessura e sollevare la chiusura a cricchetto. Il materiale plastico a elevata resistenza meccanica permette di riaprire e riutilizzare la clip fermacavo più e più volte.

Vantaggio n° 3: riduci lo stock di morsetti e clips

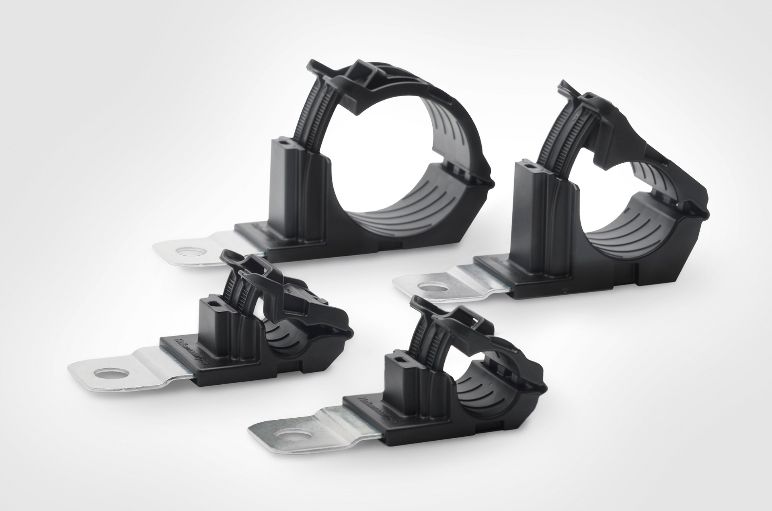

Ratchet P-Clamp riduce il numero di morsetti e clip nel tuo magazzino ed è disponibile in quattro dimensioni.

La clip fermacavo Ractchet P-Clamp è disponibile in quattro dimensioni, tutte regolabili.

Gli articoli da tenere a stock possono così essere notevolmente ridotti e gli installatori non hanno più necessità di avere con sè una grande quantità di clips con diametri prefissati.

Portando con te quattro fermacavi Ratchet P-Clamps e degli inserti morbidi, puoi lavorare senza usare dozzine di morsetti in alluminio o clips in metallo o plastica.

Configurazioni

Tutti i morsetti fermacavo Ratchet P-Clamps (con fascio di diametro dai 6,2 ai 51 mm) possono essere combinati su un unico punto.

Le piastre di fissaggio in acciaio sono disponibili in diverse lunghezze e con quattro diverse dimensioni dei fori di montaggio (M6, M8, M10 e M12).

Le robuste piastre sono inoltre disponibili in quattro diverse angolazioni (sfalsate di 180 ° e 90 ° o rialzate di 30 ° e 15 °). Ciò consente di combinare più fermacavi su un unico punto di ancoraggio impilando le piastre di fissaggio. Distanziare il montaggio del bloccacavo non potrebbe essere più facile.

La varietà di angoli, lunghezze e dimensioni della piastra di fissaggio della clip fermacavo Ratchet P-Clamp rende possibile un numero infinito di allineamenti e configurazioni. Ecco alcune delle configurazioni più popolari utilizzate dai nostri clienti:

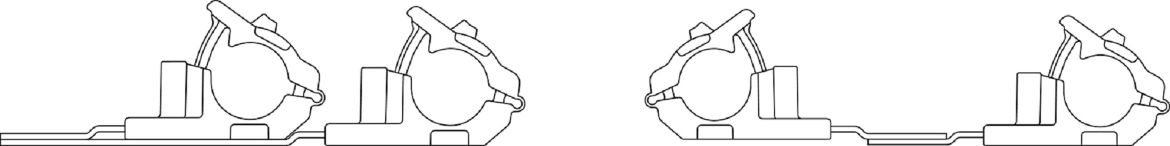

Configurazioni fisse della clip fermacavo Ratchet P-Clamp Configurazioni fisse della clip fermacavo Ratchet P-Clamp


Due morsetti fermacavo fissati su lati opposti o entrambi sullo stesso lato.





Configurazioni del Ratchet P-Clamp Configurazioni del Ratchet P-Clamp

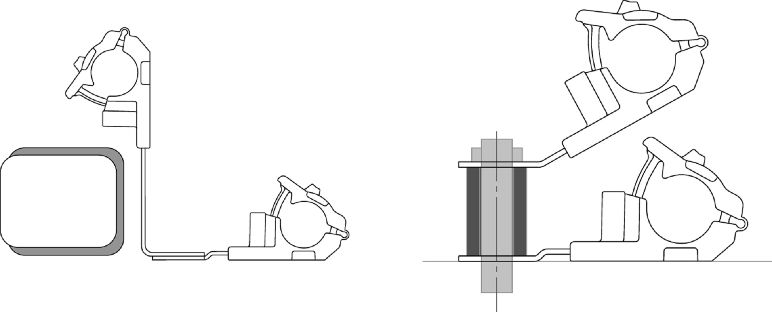

Angoli diversi per passare attorno agli ostacoli e due fermacavi impilati su un bullone utilizzando un distanziatore.

Sono disponibili anche inserti in morbido silicone per una protezione aggiuntiva dei cavi più sensibili. Basta spingerli nelle pareti della clip fermacavo prima di chiuderla. I morbidi inserti sono molto facili da applicare sui morsetti in alluminio rispetto agli anelli di tenuta in gomma.

I nostri designer hanno anche pensato ad un ancoraggio ulteriore.
Un’asola sulla parte superiore della clip fermacavo facilita il fissaggio di tubi o cavi con normali fascette. Quindi l'instradamento parallelo di cavi è ora più semplice.
Puoi vedere questa fantastica funzionalità in questo video introduttivo:




Dove sono usati i fermacavi P-Clamp?

Le fonti di energia rinnovabile, i sistemi informativi digitali e l'elettronica di cui questi sono composti continuano ad evolversi in ogni aspetto della nostra vita. Di conseguenza, la complessità degli schemi di cablaggio aumenta.

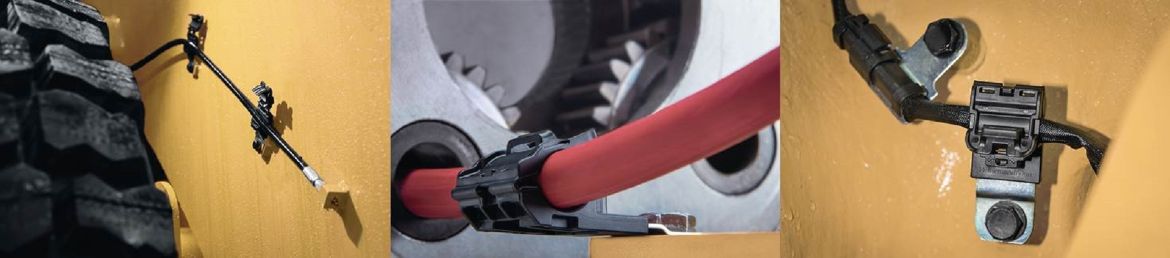

La clip fermacavo Ratchet P-Clamp viene utilizzata dai nostri clienti su impianti fotovoltaici e torri di turbine eoliche, sui treni, sulle navi e su tutti i tipi di veicoli pesanti come gru mobili o macchine agricole.
Dai un'occhiata al nostro blog per scoprire di più su come i clienti utilizzano i Ratchet P-Clamp nelle loro installazioni.

Il fermacavo è robusto e riutilizzabile e non ti deluderà, nemmeno negli ambienti più difficili o a temperature comprese tra -40 ° C e +105 ° C.




RatChet P-Clamp RatChet P-Clamp




Ratchet P-Clamp certificati EN 45545-2 per il ferroviario

Alla gamma delle clip fermacavo Ratchet P-Clamp, si sono aggiunti alcuni modelli realizzati in PA66V0, materiale che soddisfa i requisiti di sicurezza antincendio della normativa europea EN 45545-2 a cui fa riferimento il settore ferroviario per la costruzione dei veicoli.

Una volta ottenuta tale certificazione, si assicura infatti che i prodotti rispettano specifiche soglie di sicurezza nei parametri relativi all'autoestinguenza, alla tossicità e alla densità dei fumi esalati dal materiale in caso di incendio, con lo specifico obiettivo di tutelare la salute delle persone.

Nel catalogo dedicato è presente l’intero assortimento di Ratchet P-Clamp certificati EN 45455-2 per l’installazione all’interno e all’esterno delle carrozze ferroviarie, indicata rispettivamente con il suffisso R22 o R23. La sigla SS al termine della part description indica invece che la staffa metallica è in acciaio inox aggiungendo quindi il valore aggiunto di una naturale resistenza alla corrosione.

Scarica la brochure dei Ratchet P-Clamp per il ferroviario!

Guida alla selezione

Come selezionare il corretto morsetto fermacavo Ratchet P-Clamp per la propria installazione

HellermannTyton, con il suo blaccacavo, ti dà la massima libertà di configurare il posizionamento di cavi e tubi esattamente come ti serve. Non è necessario scendere a compromessi.
Ecco una guida per aiutarti a scegliere la giusta clip fermacavo Ratchet P-Clamp per la tua applicazione.

1. Che diametro del fascio hai?

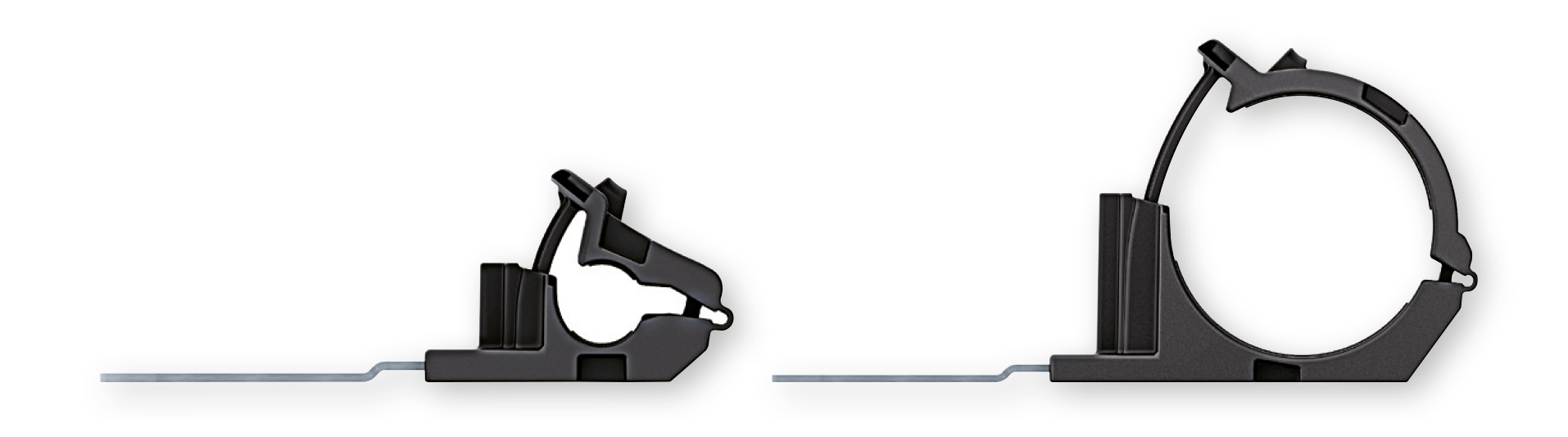

Dimensioni dei Ratchet P-Clamp dalla piccola (A) alla grande (D). Dimensioni dei Ratchet P-Clamp dalla piccola (A) alla grande (D).


Puoi scegliere fra 4 range di diametro, dal piccolo (A) al grande (D):



2. Di quale inclinazione hai bisogno per passare intorno agli ostacoli?

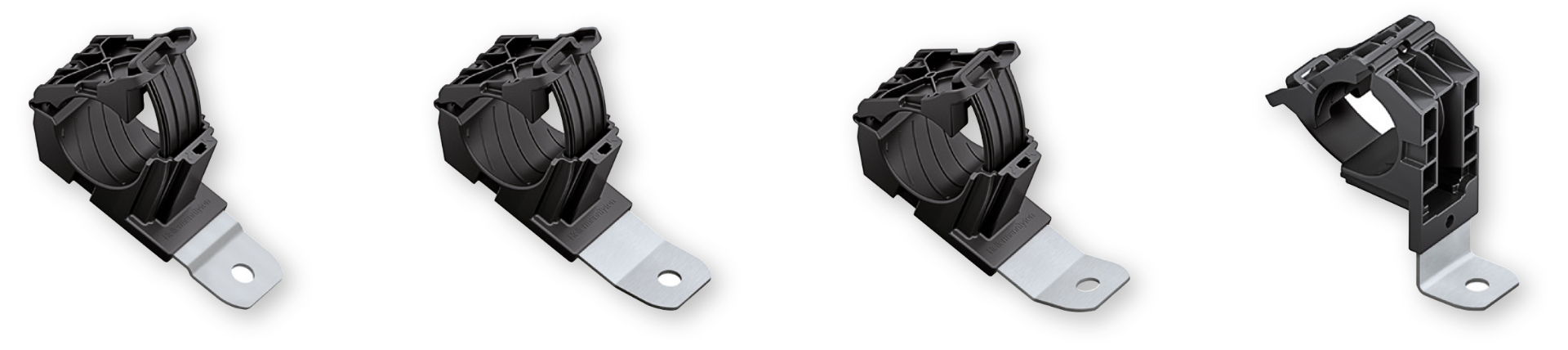

I Ratchet P-Clamp sono disponibili con quattro inclinazioni: 180°, 15° 30° e 90°. I Ratchet P-Clamp sono disponibili con quattro inclinazioni: 180°, 15° 30° e 90°.


HellermannTyton Ratchet P-Clamp sono disponibili in 4 inclinazioni diverse: 15°, 30°, 90°, 180°.


3. Qual è la lunghezza della piastra di fissaggio giusta per te?

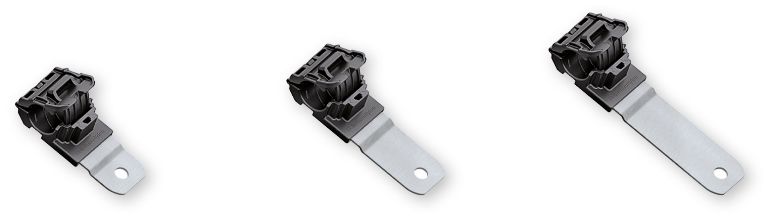

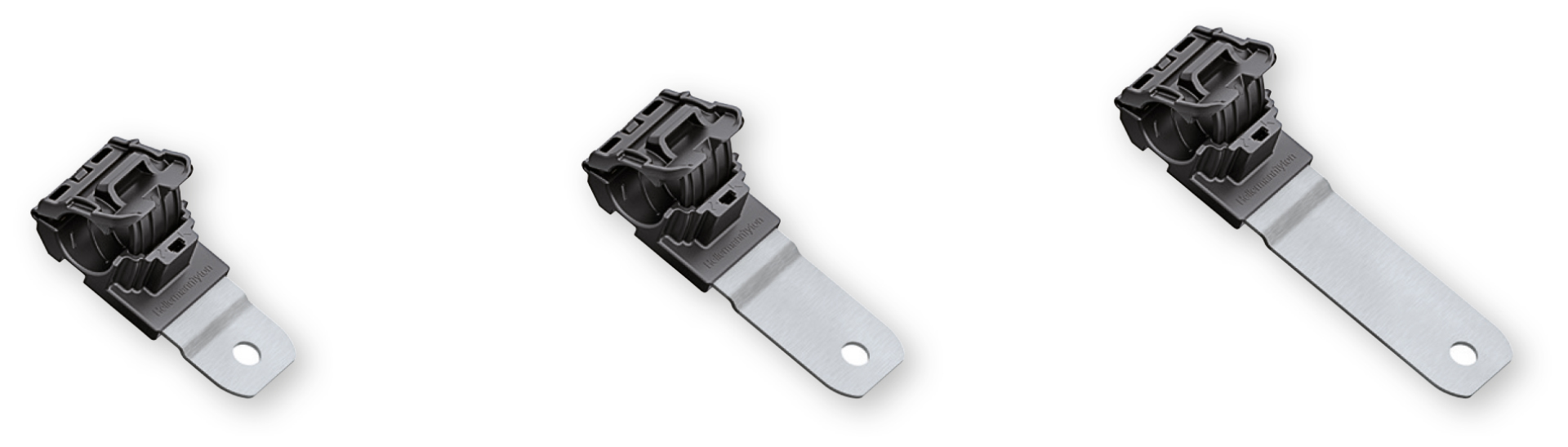

Ratchet P-Clamp con piastre di fissaggio corte, medie o lunghe Ratchet P-Clamp con piastre di fissaggio corte, medie o lunghe


Scegli tra piastre di fissaggio in acciaio inossidabile corte, medie o lunghe.
Nota che i fori sono sempre equidistanti dal centro del fermacavo, ma alcune varianti angolari non sono disponibili in tutte e tre le lunghezze.

4. Quale dimensione del foro è necessaria per il tuo punto di fissaggio?

Poiché i fermacavi Ratchet P-Clamps sono progettati pensando ad applicazioni resistenti, offriamo quattro diverse dimensioni del foro da utilizzare con bulloni di dimensioni standard. Puoi scegliere tra:

  • M6 (6 mm)
  • M8 (8 mm)
  • M10 (10 mm)
  • M12 (12mm)

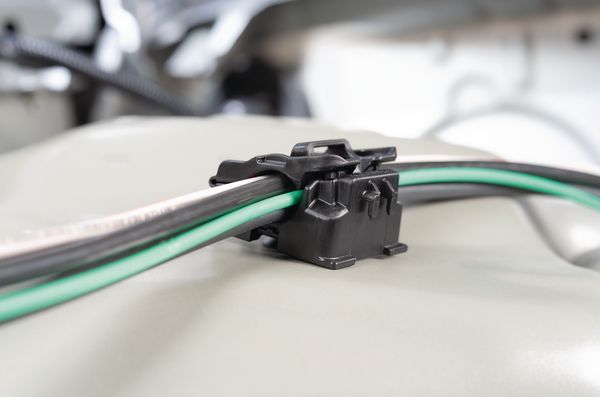

Inline Ratchet P-Clamp

Inline Ratchet P-Clamp

La famiglia dei Ratchet P-Clamp Inline è stata studiata per tutte quelle applicazioni in cui non è disponibile alcun bullone da sfruttare per il fissaggio della staffa della clip.

Le clip fermacavi, al posto della staffa forata in metallo, presentano una base di ancoraggio realizzata in tre varianti differenti
1.    con pinetto per fori tondi con diametri 6.5 e 9 mm;
2.    con pinetto a sezione ovale per fori ovali di dimensioni comprese tra 7x12 mm e 9x17 mm;
3.    con basetta adesiva adatta a tutte le superfici che non presentano fori né bulloni da utilizzare per il fissaggio.





I Ratchet P-Clamp Inline vengono utilizzati nelle seguenti industrie:

  • Mezzi pesanti
  • Automotive
  • Railway

Tutte le nostre clips

La nostra gamma completa di morsetti e clips

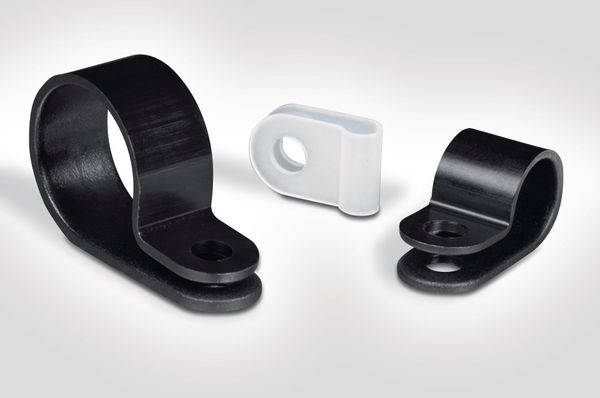

p-clamps in plastica e metallo

I morsetti serracavo sono un mezzo economico per fissare fasci di cavi, spesso in parallelo a condotti o tubi. Quelli tradizionali sono clip monopezzo in metallo o plastica che fissano meccanicamente cavi elettrici, tubi idraulici o condotti lungo il loro percorso.


Che siano fabbricati in acciaio, alluminio o nylon (poliammide 6.6), tutti questi morsetti di fissaggio hanno una cosa in comune: assomigliano alla lettera "P", vista di lato, quando sono chiusi, ed è per questo motivo che hanno preso il nome di p-clamp.


Cos'è una clip fermacavo o una p-clip? Come funziona?

Le clips fermacavo bloccano cavi e tubi e aiutano a garantire che macchinari, veicoli e attrezzature continuino a funzionare. Mettono insieme meccanicamente fili, cavi o tubi e sono fissati saldamente a un punto di ancoraggio, di solito con una vite o un bullone.

Gli sviluppatori di HellermannTyton hanno deciso che era giunto il momento di evolvere il design della clip fermacavo, specialmente per i clienti con esigenze di alta tenuta. I limiti intrinsechi del design tradizionale includono questi aspetti:

  • Il bloccacavo non è chiuso saldamente fino a quando non viene applicata la vite o il bullone di fissaggio.
  • I diametri dei fermacavi sono fissi, quindi è necessario portare con sé molte dimensioni.
  • Il danneggiamento dei cavi può essere causato da bloccacavi male adattati o disallineati.
  • I fermacavi tradizionali possono essere riaperti solo smontando l'intero assemblato.


La clip fermacavo P-Clamp è la nostra soluzione alle richieste dei clienti industriali per un fermacavo robusto che si adatti a diversi diametri di fascio.



Le clip fermacavo tradizionali vengono ancora utilizzate

Comprendiamo che quando si tratta di selezionare bloccacavi e clip, spesso è come scegliere tra il semplice laccio o la sofisticata fibbia di uno scarpone da sci. Entrambi fanno un ottimo lavoro in ciò per cui sono progettati.

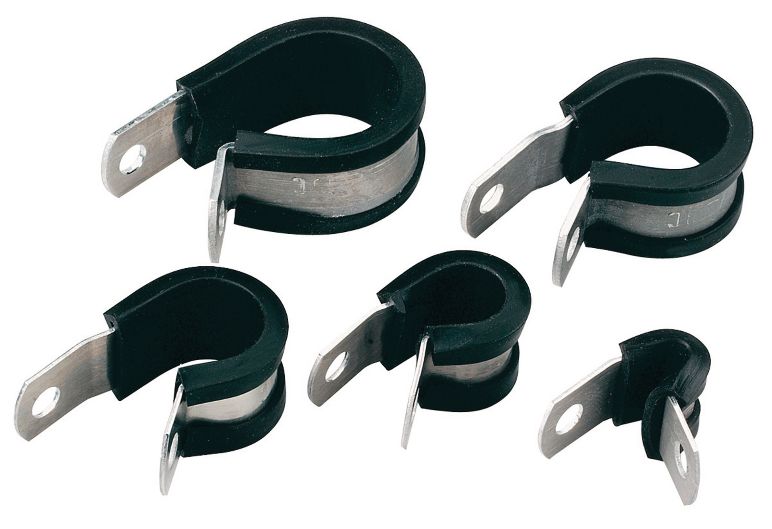

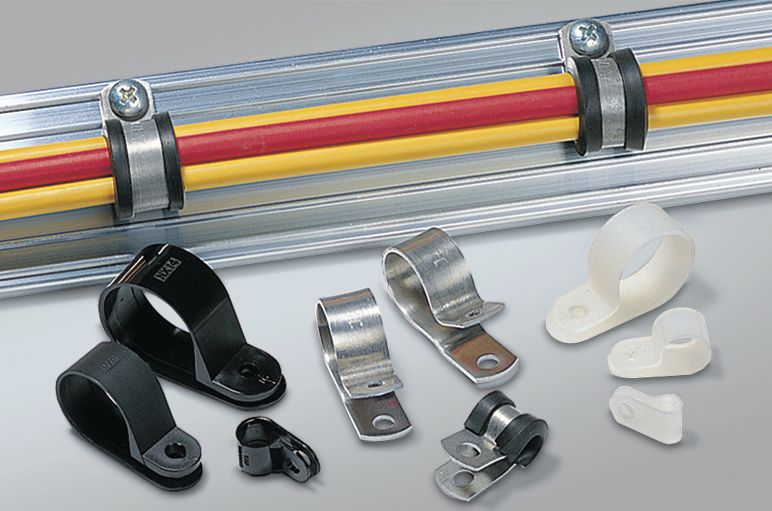

P-Clamps in alluminio: ALU10C

Quindi, se il Ratchet P-Clamp sembra più simile alla scienza missilistica, dai un'occhiata alla nostra gamma completa di fermacavi metallici tradizionali, clip in plastica e p-clamp.


A proposito, offriamo anche una gamma di ‘lacing cord e lacing tape’, se è quello che stai cercando.

FAQ - Domande Frequenti

Cos'è un Ratchet P-Clamp e in cosa differisce dai fermacavi a P tradizionali?

I fermacavi Ratchet P-Clamp offrono diverse opzioni di montaggio, facilitando il fissaggio su varie superfici. Sono dotati di una base di ancoraggio con basetta autoadesiva, oppure con pinetto per fori rotondi o ovali, per perni e viti. Inoltre, il fatto che si possono sovrapporre e la sella per fascette integrata consentono il fissaggio di fasci aggiuntivi. Inoltre, le piastre di fissaggio in acciaio consentono diversi angoli di installazione, offrendo versatilità nei gradi di montaggio. I Ratchet P-Clamp sono ideali per applicazioni Heavy-Duty sia all'interno che all'esterno, grazie al loro design robusto e alla composizione del materiale.

I Ratchet P-Clamp sono dotati di un meccanismo a cricchetto che blocca il morsetto in posizione una volta stretto consentendo piccoli aggiustamenti alla tensione e garantendo una tenuta costante. Le clip fermacavo a P tradizionali in genere si basano su una regolazione fissa o una tantum, che potrebbe richiedere un nuovo serraggio se i cavi o i tubi si spostano.


Quali sono le principali applicazioni dei Ratchet P-Clamp nei vari settori?

I Ratchet P-Clamp sono comunemente utilizzati nelle applicazioni automobilistiche, elettriche e industriali in cui è necessario regolare cavi o tubi o dove è essenziale una presa sicura e affidabile.

  • Automotive: gestione cablaggi e gestione impianto di scarico.
  • Aerospace: i Ratchet P-Clamp sono fondamentali per fissare i cavi elettrici e di comunicazione negli aerei.
  • Industria nautica: i Ratchet P-Clamp vengono utilizzati per fissare i cavi e i sistemi idraulici su imbarcazioni e navi.
  • Attrezzature e macchinari industriali: i Ratchet P-Clamp possono fissare tubi idraulici e pneumatici in macchinari pesanti e attrezzature industriali.
  • Energie Rinnovabili: negli impianti solari, i Ratchet P-Clamp fissano cablaggi e cavi ai pannelli solari e alle strutture di montaggio. Consentono la posa di cavi lungo impianti solari con tracciamento monoasse.


Quanto sono sicuri i Ratchet P-Clamp nel tenere in posizione cavi e fili, soprattutto in ambienti dinamici?

I Ratchet P-Clamp sono progettati per fornire una presa sicura su cavi, fili e altri oggetti e la loro efficacia dipende in gran parte da diversi fattori, tra cui la qualità del morsetto, il metodo di installazione e le esigenze specifiche dell'ambiente dinamico in cui sono usati. Anche l'ispezione e la manutenzione regolari sono importanti per affrontare l'usura che può verificarsi nel tempo. Se utilizzati in modo appropriato e in conformità con le relative specifiche, i Ratchet P-Clamp possono essere efficaci nel trattenere saldamente cavi e fili in ambienti dinamici.

In che modo i fermacavi Ratchet P-Clamp contribuiscono a ridurre la tensione del cavo e i potenziali danni nel tempo?

I Ratchet P-Clamp contribuiscono a ridurre la tensione del cavo e i potenziali danni nel tempo attraverso il loro design e la loro funzione. Se installati e serrati correttamente, mantengono saldamente in posizione cavi o fili, impedendo loro di muoversi o vibrare all'interno dei percorsi designati. Il meccanismo a cricchetto consente un tensionamento preciso e uniforme dei cavi, distribuendo la forza in modo uniforme e riducendo quindi la probabilità di punti di stress localizzati.
Nelle installazioni di cavi verticali o sospese, i Ratchet P-Clamp aiutano a prevenire l'abbassamento del cavo, che può portare a tensione e strappi sui cavi sottostanti. Gli inserti disponibili separatamente in materiale morbido si adattano perfettamente al corpo del morsetto e offrono quindi una maggiore protezione per applicazioni con movimento, forti vibrazioni o fasci di cavi morbidi.

In che modo i Ratchet P-Clamp si adattano a cavi di diverse forme e dimensioni, ad esempio cavi rotondi, piatti o raggruppati?

I Ratchet P-Clamp sono soluzioni adattabili che possono ospitare un'ampia gamma di forme e dimensioni di cavi. La loro regolabilità, disponibilità in diverse dimensioni e opzioni per i materiali di imbottitura li rendono versatili per il fissaggio di cavi rotondi, piatti, raggruppati o di forma irregolare. I cavi, indipendentemente dalla loro composizione, vengono fissati o centrati automaticamente al centro del morsetto.
