Passacavi per una sicura protezione dei cavi

Profilati anti-piegamento, per la protezione meccanica e per passaggi su bordi e fori

Passacavi flessibili che si adattano alla tua applicazione

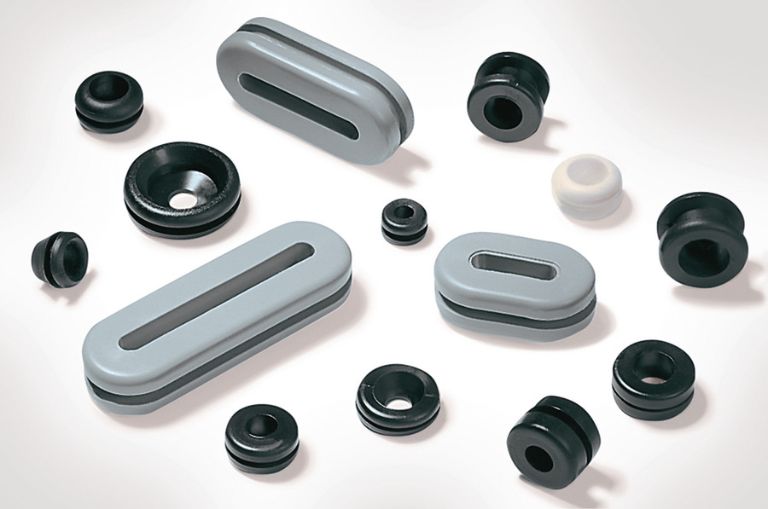

Passacavi HellermannTyton

Bordi taglienti, stress meccanico costante, agenti atmosferici e chimici: ci sono molti fattori che possono danneggiare i cavi. I passacavi aiutano a minimizzare questi rischi, proteggendoli.

Se i cavi devono essere instradati attraverso piccoli fori tondi, i passacavi aiutano a prevenire l’abrasione. Nel caso di fori più grandi o non sagomati con bordi taglienti o dritti, si possono usare i profili per protezione bordi

Altri passacavi hanno una forma tale da poter essere inseriti alle estremità dei cavi per proteggere il cavo dal piegamento, dall’attorcigliamento e dagli strappi – i cosiddetti passacavi anti-piegamento e antistrappo.

Non importa quale sia la migliore protezione dei cavi per la vostra applicazione specifica, abbiamo la giusta soluzione per voi.

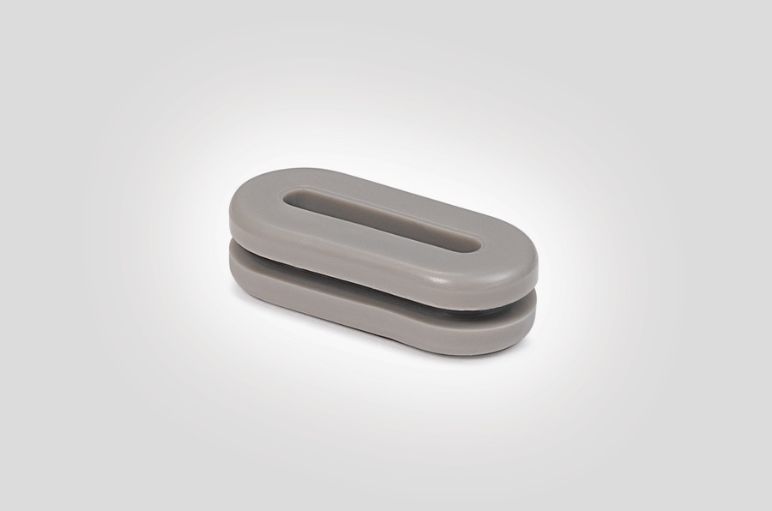

Profilati passacavi



Passacavi per proteggere dagli sfregamenti

Profilati passacavi per lamiere punzonate o forate

Ovunque si debbano far passare i cavi attraverso dei fori, l’utilizzo di profilati passacavo è una buona scelta.

Questi passacavi proteggono cavi e fili in modo ottimale dall’abrasione dei bordi taglienti

Ulteriori vantaggi:

  • Resistenza supplementare agli strappi
  • Flessibili e facili da inserire
  • Elevata resistenza agli agenti atmosferici e chimici

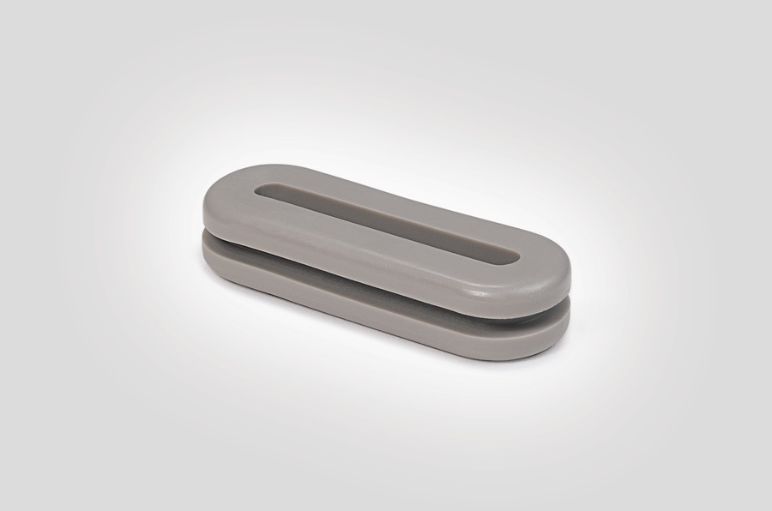

Profilato passacavo: protegge i cavi dai bordi taglienti

I profilati passacavi sono disponibili nei colori grigio e nero per bordi con spessore di parete da 0.8 a 6.0 mm.

Sono disponibili sia in formato tondo che ovale. Questi ultimi sono anche chiamati passacavi oblunghi, adatti per cavi piatti o cavi a nastro.

Sono fatti in PVC or PVC ritardante la fiamma (PVC-FR).

Protezione bordi per bordi lamiera affilati e sezioni tagliate

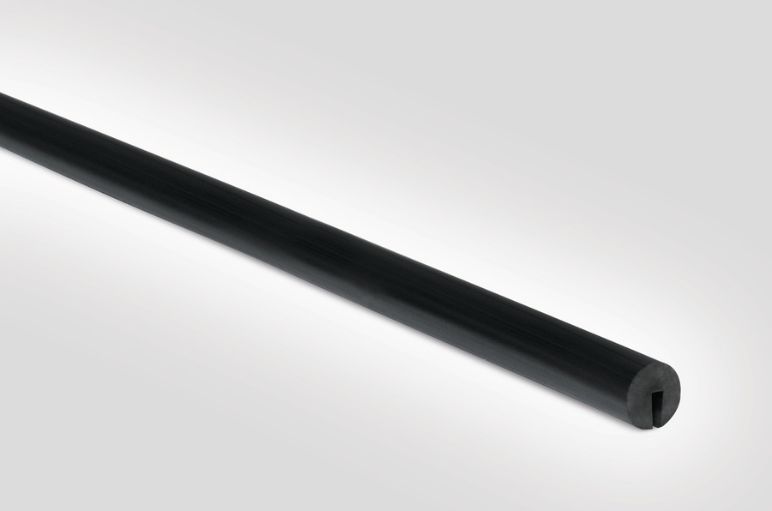

Profilo passacavo per bordi dritti

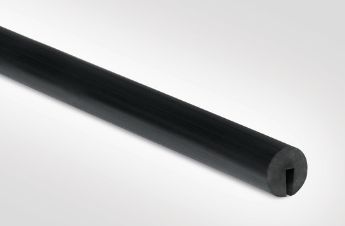

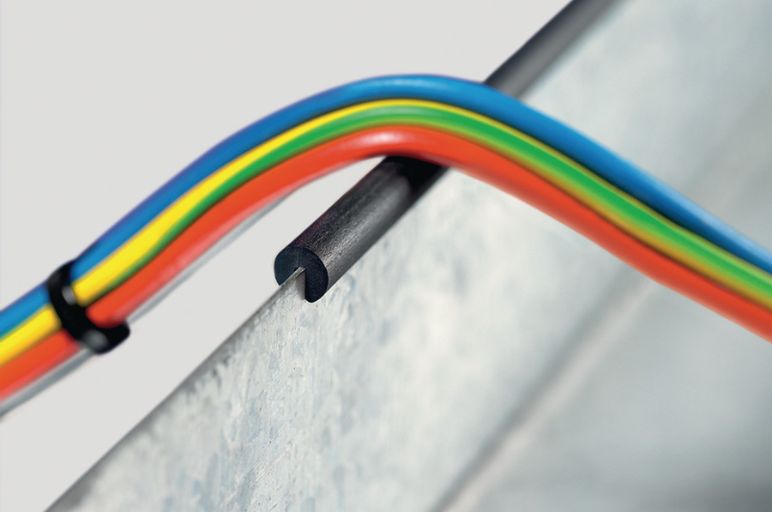

Protezione bordi PS1, sezione tonda

Il passacavo flessibile EdgeGuard fornisce una protezione ottimale per i cavi quando vengono instradati in punti a contatto con bordi affilati.

Grazie al PVC morbido e flessibile, questo passacavo è facile da applicare e si adatta perfettamente al bordo

Oltre a proteggere i cavi, EdgeGuard è utilizzabile anche per dare un aspetto gradevole alle finiture dei bordi.  È disponibile in tre diverse varianti:

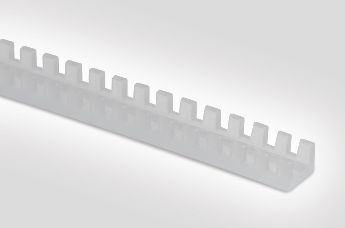

Profilo passacavo per bordi curvi

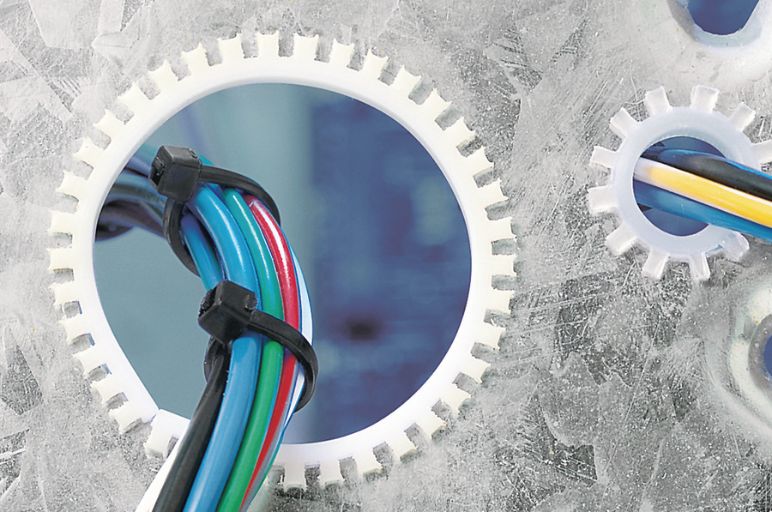

Profilo passacavo Flexiform per sezioni tagliate

La protezione cavo Flexiform è spesso usata per proteggere cavi e fili che passano attraverso fori e aperture di pannelli, lamiere e per qualsiasi altra tipologia di bordo tagliente.

Vantaggi:

  • Profilo di protezione sagomato e scanalato che aderisce perfettamente al bordo
  • Materiale molto flessibile e pieghevole (PTFE)
  • Installazione facile e sicura senza adesivo
  • Protezione eccellente alle alte temperature

Flexiform è disponibile in 3 diversi materiali:

  • G51P: in PE, -30°C / +80°C, offre una resistenza standard all’abrasione
  • G51N: in PA6, -60°C / + 95°C, offre un’ottima resistenza all’abrasione
  • G51T: in PTFE, -60°C / + 260°C, offre un’eccellente resistenza alle alte temperature e alla maggior parte delle sostanze chimiche

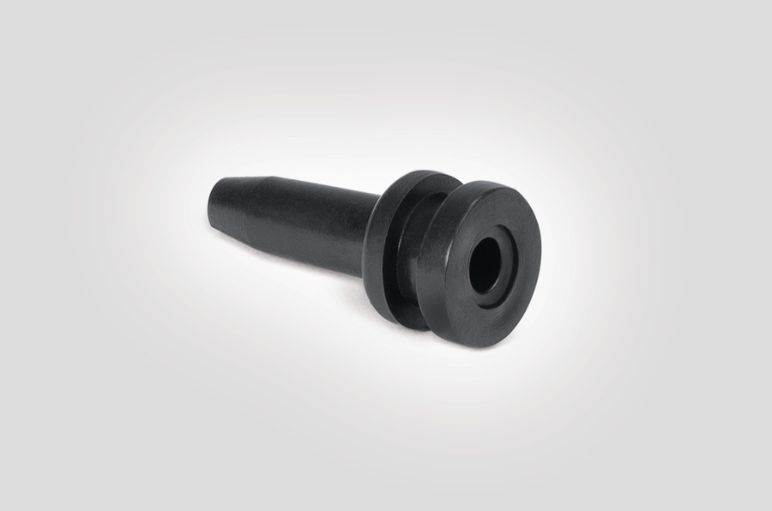

Passacavi per la protezione dagli strappi e piegature



Manicotti passacavi

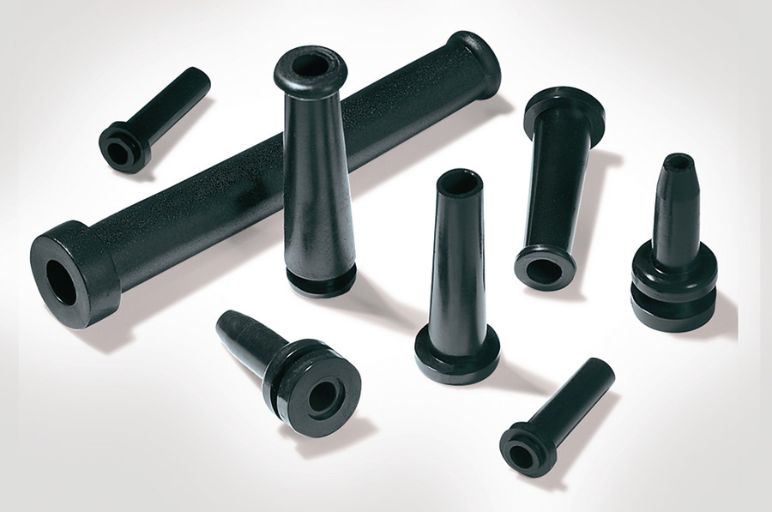

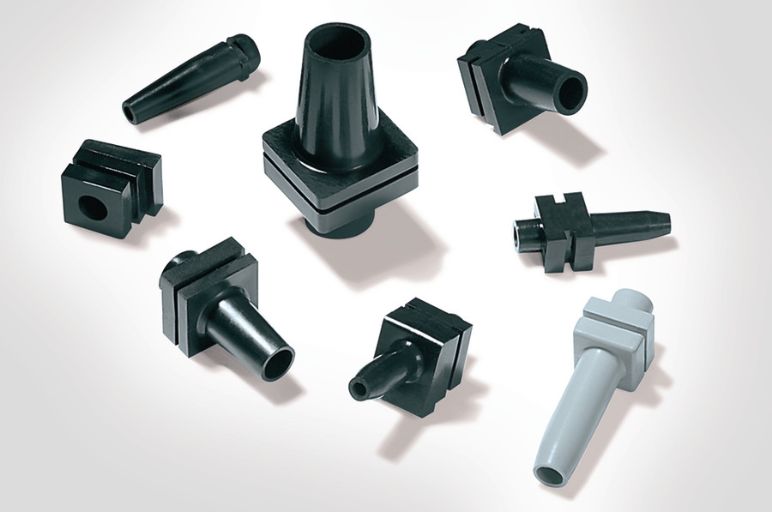

Manicotto passacavo per la protezione da piegature

Questi passacavi proteggono cavi e fili dai danni causati dagli strappi e dalle piegature.

Vantaggi:

  • Flessibili e semplici da installare
  • Garantiscono un'elevata resistenza alla trazione
  • Molto resistenti agli agenti chimici e atmosferici



Assortimento di passacavi – protezione bordi e anti-piegamento

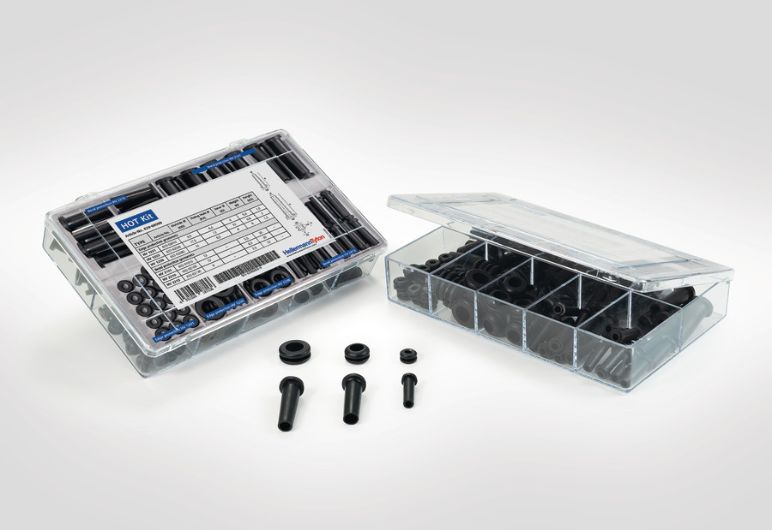

Set passacavi

Set di passacavi per protezione bordi e anti-piegamento

L’HOT kit, contenente un assortimento di passacavi, combina 100 diversi passacavi in una sola scatola.

Che si tratti di costruzione, riparazione o fai da te: con questo set avrai sempre la giusta soluzione a portata di mano.

Tutte le parti sono flessibili e facili da installare e hanno un’ottima resistenza agli agenti chimici e agli influssi ambientali.

Domande Frequenti

A cosa serve un passacavo?

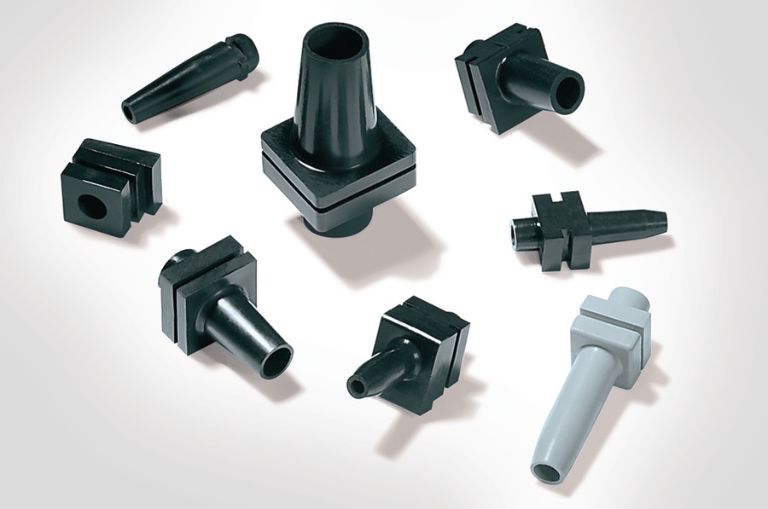

Profilati anti-piegamento

Un passacavo è tipicamente un anello dal bordo rotondo inserito in un foro di un pannello per proteggere cavi e fili passanti dallo sfregamento e abrasione nonché dagli impatti ambientali o semplicemente per assicurare una presa salda del filo o cavo.

I passacavi a manicotto evitano anche che il cavo si attorcigli e forniscono una protezione dagli strappi.

Come installare i passacavi?

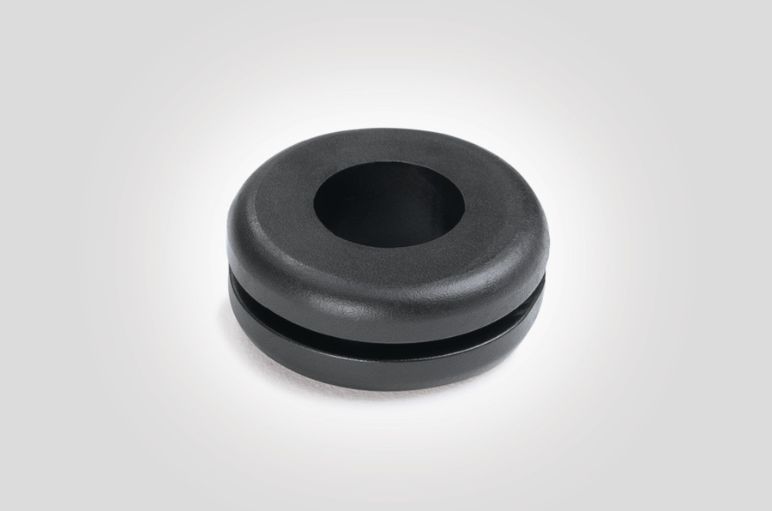

Profilato passacavo per fori nelle lamiere

Il passacavo viene semplicemente spinto a mano attraverso il foro del pannello finché non scatta in posizione.

Il materiale flessibile permette di schiacciarlo per facilitare l’installazione.

La forma bordata assicura il passacavo dalla caduta.

Come scegliere il giusto passacavo?

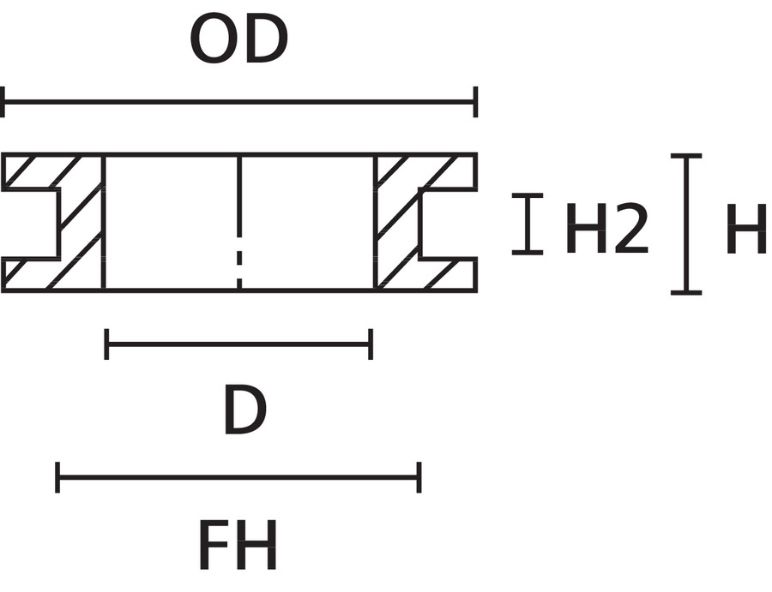

Come scegliere il giusto passacavo

Per scegliere il giusto passacavo hai bisogno di 3 dimensioni di base: il diametro del cavo, il diametro del foro del pannello e il suo spessore.

Dimensione FH = diametro del foro del pannello

Dimensione H2 = spessore del pannello

Dimension D = diametro interno del passacavo, in funzione del diametro del cavo

Due parametri complementari sono la dimensione H (altezza) e la dimensione OD (diametro esterno), che descrivono la dimensione complessiva del passacavo.
