13/06/2024

Canaline passacavi HelaDuct: la protezione ottimale per i cablaggi

Puliti, ordinati e organizzati grazie alle canaline passacavi HelaDuct.

I quadristi che utilizzano le canaline portacavi HelaDuct semplificano ed ottimizzano il loro lavoro:

  •   I cavi possono essere gestiti in modo sicuro ed efficace.
  •   Il quadro elettrico è ordinato ed organizzato, facilitandone la manutenzione.

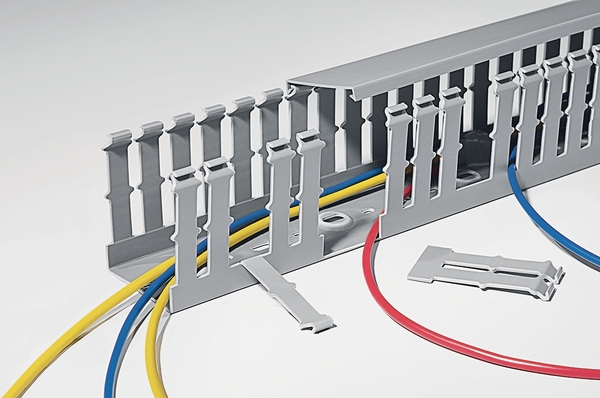

I quadristi che utilizzano le canaline portacavi HelaDuct semplificano ed ottimizzano il loro lavoro

Principali benefici delle canaline passacavi HelaDuct:

  1. HelaDuct è un sistema dotato di fermacavi innovativi, fissati in modo sicuro per un risultato duraturo e ordinato all'interno del pannello.
  2. I bordi lisci e privi di bave prevengono danneggiamenti all'isolamento del cavo e lesioni a dita e mani.
  3. Sono previsti dei punti prestabiliti per la facile rimozione di sezioni delle pareti laterali senza lasciare bordi taglienti.
  4. Il cablaggio rimane saldamente in posizione, anche in condizioni difficili come installazioni verticali e forti vibrazioni, ad esempio su una nave, su un treno o in una pala eolica.

Gamma prodotti

Canaline portacavi in PVC

Canaline portacavi in PVC

Canaline portacavi blu

Canaline portacavi blu

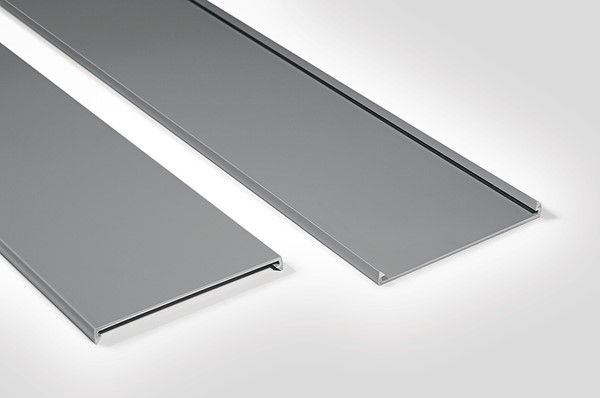

Copertura della canalina

Copertura della canalina

Fermacavi

Fermacavi

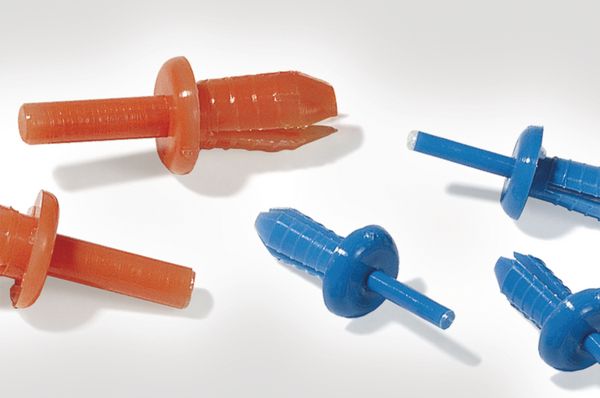

Rivetti di plastica

Rivetti di plastica

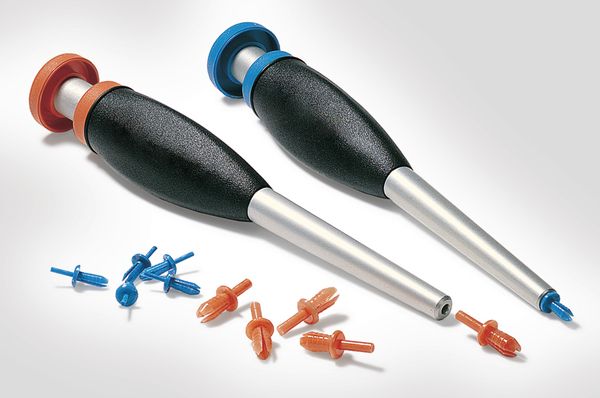

Utensile per rivetti

Utensile per rivetti

Scopri come organizzare e proteggere il tuo cablaggio:

Scopri di più sulla protezione ottimale dell’impianto elettrico:

Punti di forza delle canaline passacavi HelaDuct

La linea di canaline portacavi HelaDuct copre un'ampia varietà di larghezze (da 15 a 150 mm) e altezze (fino a 100 mm).

Tutti i prodotti HelaDuct presentano una perforazione standard secondo DIN EN 50085.

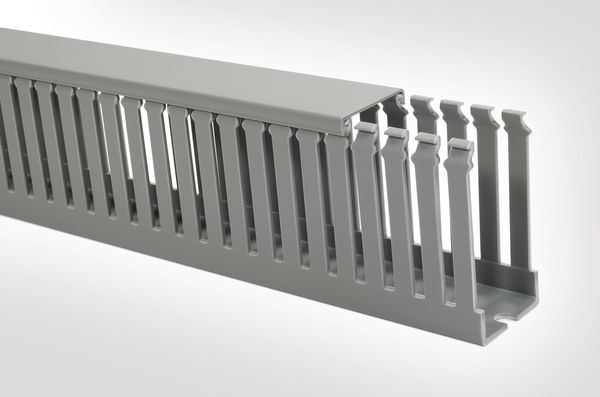

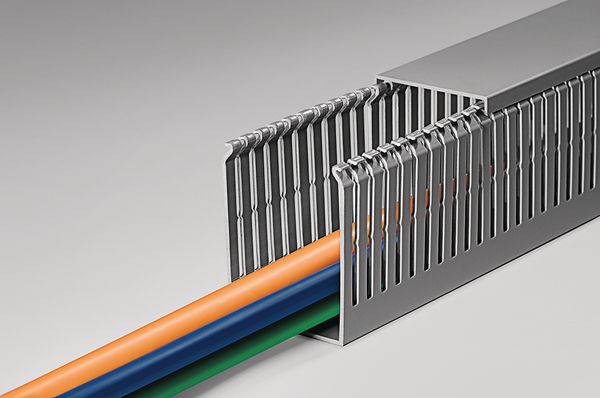

canaline passacavi in PVC

Sono disponibili canaline passacavi in PVC

  • per cavi di piccolo diametro  (HelaDuct HTWD-PN),
  • per cavi di grande diametro  (HelaDuct HTWD-PW),
  • anche in dimensioni DIN  (HelaDuct HTWD-PD).

Sono utilizzate in pannelli di controllo, quadri elettrici e soprattutto sistemi di controllo elettronici.

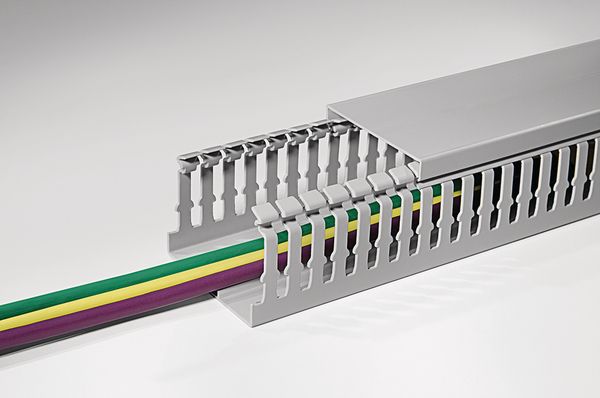

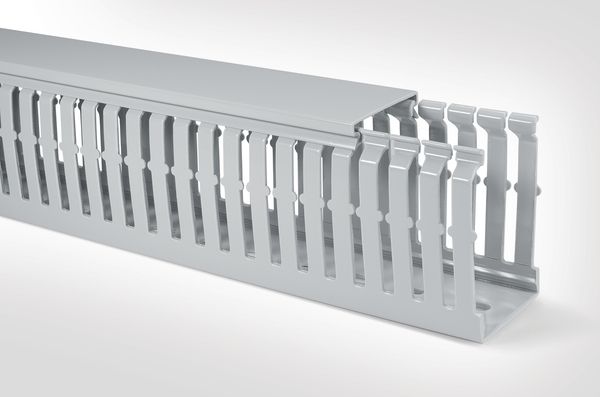

HelaDuct HTWD-HF

Le canaline portacavi HelaDuct HTWD-HF sono utilizzate nei pannelli di controllo e nei quadri che richiedono elevati standard in termini di sicurezza o materiali particolari in caso di incendio, come ad esempio nei trasporti pubblici, nelle gallerie, nei centri di elaborazione dati o negli edifici pubblici.

Principali Vantaggi:

  • Eccellenti caratteristiche di non propagazione della fiamma.
  • Fessure strette adatte a fili di piccolo diametro.

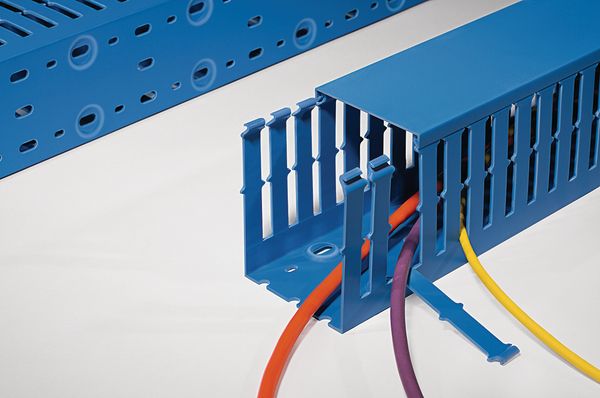

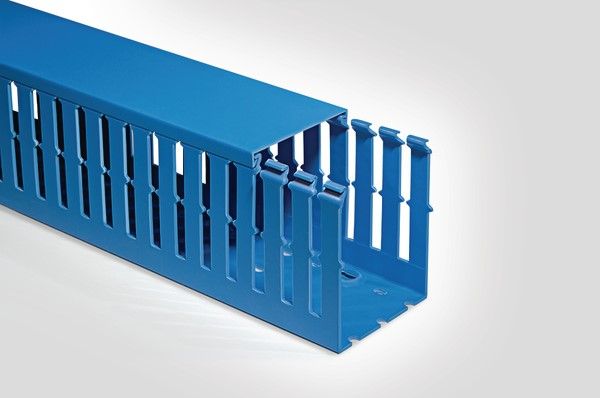

canaline portacavi blu HTWD-PWB

La gamma HelaDuct comprende le canaline portacavi blu HTWD-PWB, utilizzate per identificare cablaggi sicuri, ad esempio in impianti chimici o in ambienti esplosivi.

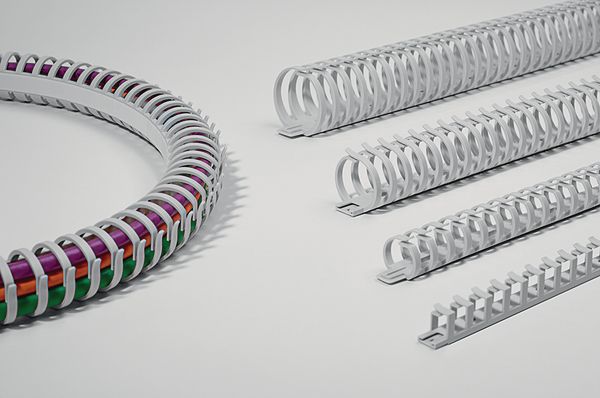

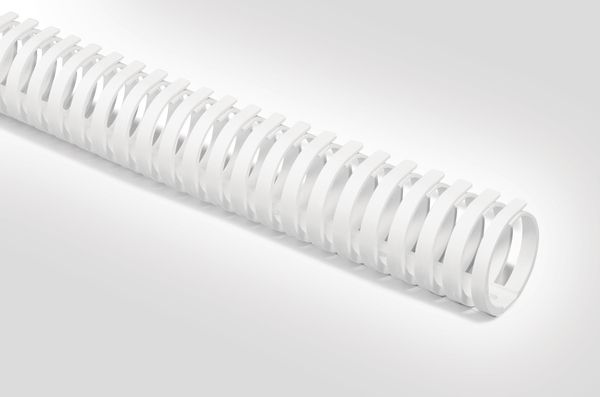

Canaline portacavi flessibili


Canaline portacavi flessibili

Le canaline passacavi flessibili della serie Heladuct Flex sono un sistema salvaspazio per il contenimento a vista dei cavi, che permette l'ingresso o l'uscita dei cavi in un qualsiasi punto lungo tutta la sua lunghezza. Possono essere fissate rapidamente con viti o adesivo.

Grazie all'estrema flessibilità, possono essere installate con angoli di 90° o superiori.

Le canaline passacavi Heladuct Flex vengono comunemente utilizzate nei quadri elettrici.

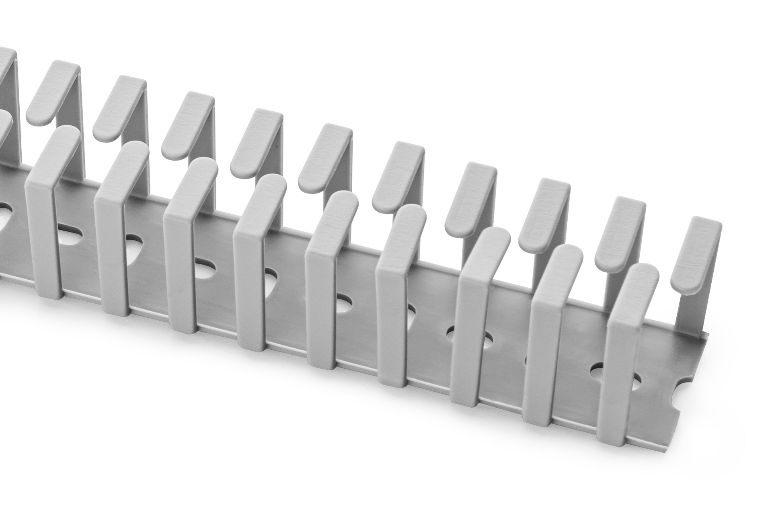

Canaline portacavi flessibili a lamelle alternate

Canaline portacavi flessibili a lamelle alternate

Rispetto alle Heladuct Flex, le canaline passacavi flessibili a lamelle alternate presentano le lamelle superiori alternate e leggermente inclinate verso il basso. Questa struttura consente una maggiore facilità nell'inserimento e rimozione dei cavi, anche grazie al comodo applicatore.

Ideali per applicazioni in spazi ristretti come:

  • quadri elettrici
  • colonnine di ricarica
  • totem
  • terminali per pagamenti

Accessori e fermacavi HelaDuct

Mantieni ordinato il tuo pannello, risparmia tempo e costi con i fermacavi e gli accessori HelaDuct

La linea HelaDuct comprende due diversi fermacavi:

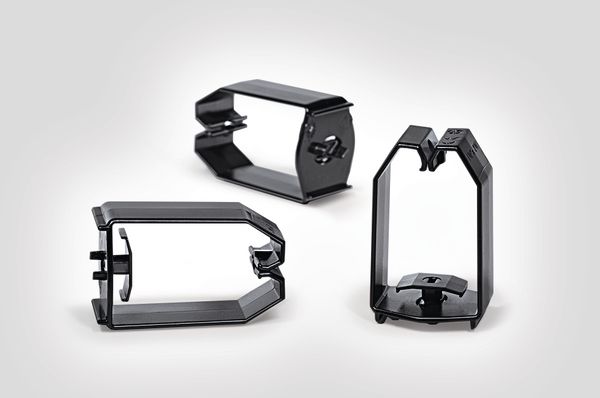

1. I fermacavi HelaDuct HTWD-BWR, che sono installati durante il cablaggio delle canaline
2. I fermacavi HelaDuct HTWD-NFWR e HTWD-WFWR che possono essere installati nelle canaline portacavi.

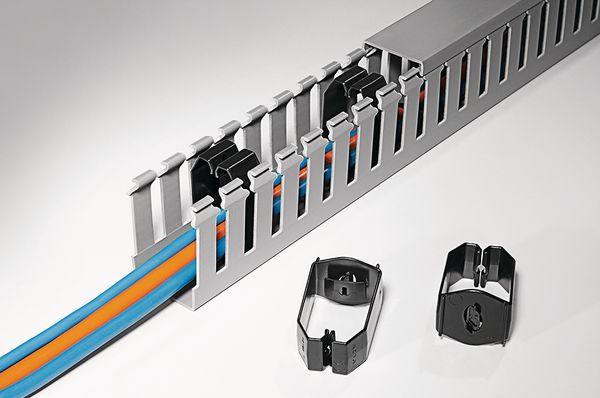

Mantieni ordinato il tuo pannello, risparmia tempo e costi con i fermacavi e gli accessori HelaDuct.

I fermacavi HelaDuct HTWD-BWR sono di facile e veloce montaggio e tengono saldamente i cavi durante il cablaggio, soprattutto quando le canaline devono essere installate verticalmente.
Sono fissati meccanicamente alla canalina ed offrono perciò, un fissaggio più sicuro e robusto rispetto alle soluzioni convenzionali con l’adesivo.

Fissare i fermacavi nella canalina di cablaggio è semplice.
HTWD-BWR viene bloccato saldamente nella canalina tramite una leggera pressione e fissato alla base con un giro di cacciavite.

Vantaggi:

  • L’ancoraggio meccanico è estremamente sicuro e non si indebolisce anche in ambienti particolarmente caldi
  • L'ancoraggio del fermacavo rimane all'interno della canalina e non sporge sotto la superficie della canalina
  • Riduce le sollecitazioni sulle lamelle della canalina soprattutto agli angoli ed elimina il rigonfiamento lungo i fianchi
  • Si adatta perfettamente alla canalina per ridurre al minimo lo spazio di installazione
  • Disponibile per tutte le larghezze e altezze dai 40 mm in su

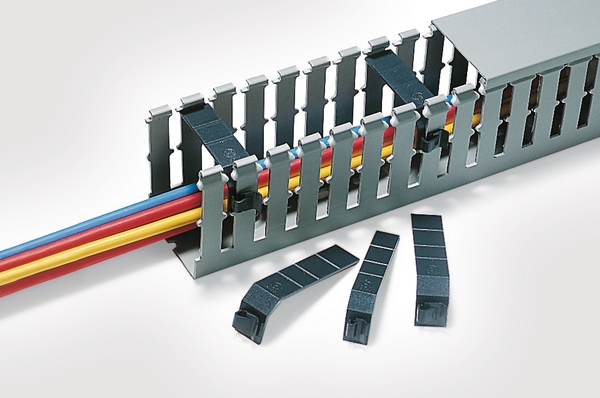

HelaDuct HTWD-NFWR e HTWD-WFWR

I fermacavi HTWD-NFWR e HTWD-WFWR si inseriscono facilmente sulle lamelle e tengono i cavi saldi in posizione quando si rimuove il coperchio.

Principali Vantaggi:

  • Impediscono che i fili cadano anche se instradati verticalmente
  • Un fermacavo per tutte le larghezze dei canali: il fermacavo può essere agganciato ai punti di rottura perforati in base alla larghezza desiderata
  • La posizione verticale sulle alette può essere regolata liberamente
  • Non blocca l'inserimento dei cablaggi nelle fessure

Fissare i fermacavi nella canalina portacavi è semplice. I fermacavi HTWD-NFWR e HTWD-WFWR sono semplicemente posizionati su un’aletta della canalina.

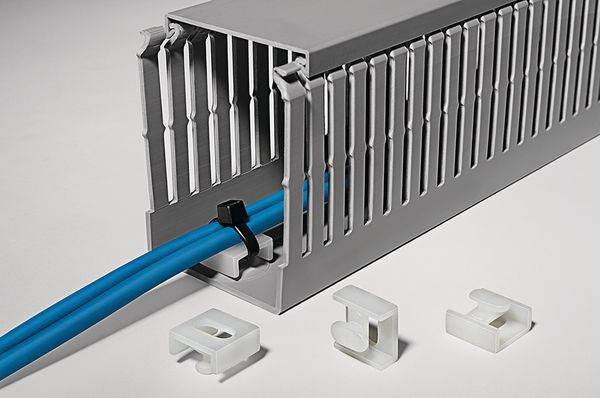

HelaDuct HTWD-CTH

HelaDuct HTWD-CTH viene utilizzato per ancorare saldamente un fermacavo alla base della canala. HTWD-TL viene utilizzato per fissare il montaggio su guida di HTWD-RB alla canala in modo da montare la canalina portacavi alle guide DIN.

Principali Vantaggi:

  • Tiene tutti i componenti saldamente in posizione
  • La fascetta di cablaggio viene fissata facilmente tramite l’accessorio HTWD-CTH
  • L’ancoraggio del fermacavo rimane all'interno della canalina portacavi e non sporge sotto la superficie della canala.

Clicca QUI per una panoramica completa sui prodotti HellermannTyton pensati per i quadristi:

Non lottare per ogni centimetro. Risparmia spazio e tempo con HelaDuct!

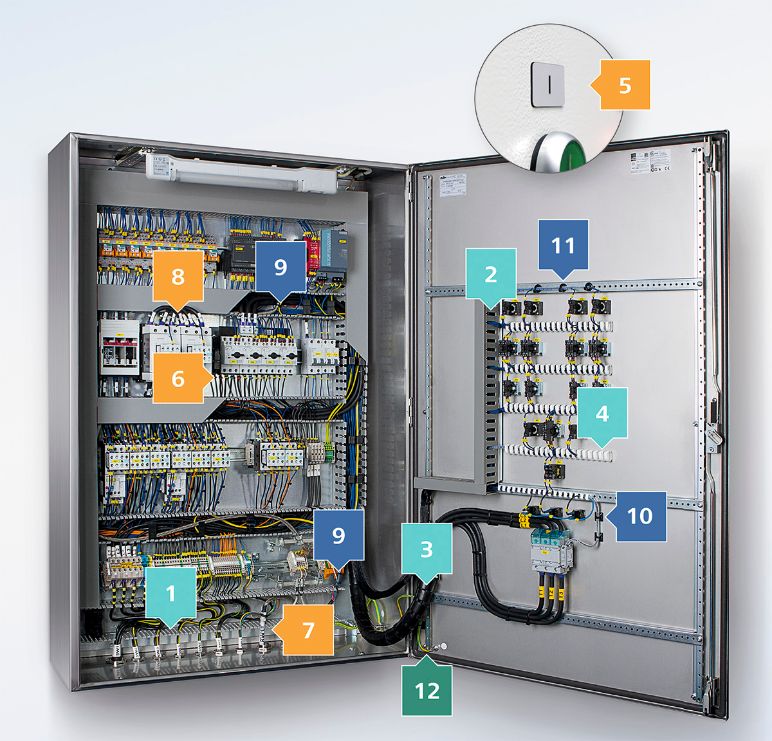

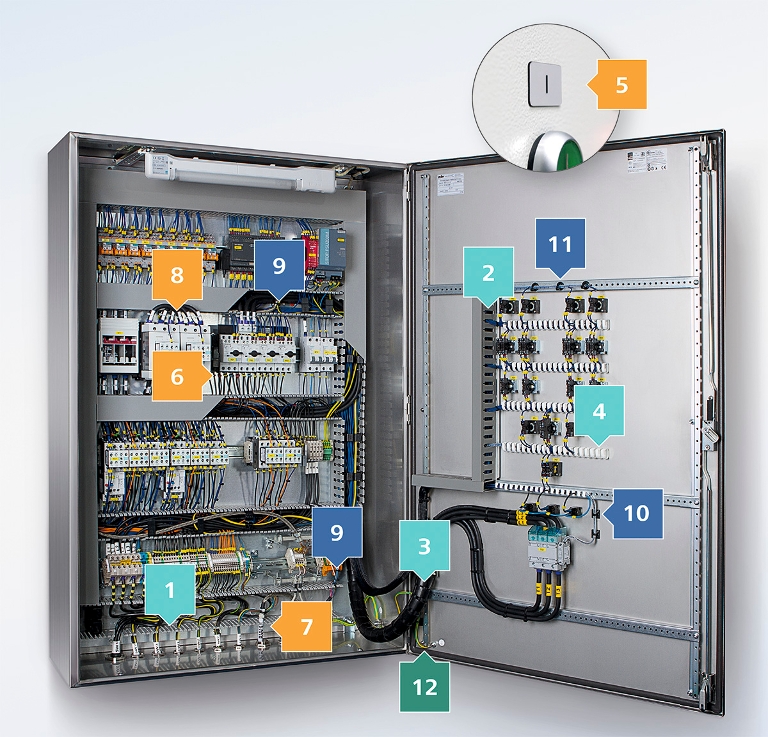

quadristi

Protezione cavi

  1. HelaDuct HTWD-PN: canaline portacavi per cavi di piccolo diametro. È possibile rimuovere le lamelle in modo sicuro e semplice utilizzando i punti di rottura perforati (lamelle e fessure particolarmente strette).
  2. HelaDuct HTWD-PW: canaline portacavi per cavi di grosso diametro.
  3. Helawrap HWPP: la soluzione ideale per raggruppare e proteggere cavi e fili.
  4. HelaDuct Flex: per realizzare cablaggi estremamente flessibili – per una buona organizzazione del cablaggio anche in presenza di spigoli vivi.



Sistemi di etichettatura

  • Identificazione pannelli elettrici: alternativa economica ai segnafili in plastica. Non è necessario alcun supporto aggiuntivo ed è facilmente stampabile.
  • WIC: etichettatura semplice e veloce. Adatto anche per il retrofit.
  • Helatag 1209: Etichetta particolarmente resistente all’umidità e all’abrasione meccanica grazie alla lamina protettiva.
  • Fascette serie IT: identificazione e fissaggio con un solo prodotto.



Fascette di cablaggio ed elementi di fissaggio

  • Fascetta serie T: esplora la nostra serie di fascette per cavi standard con un'ampia gamma di materiali, colori e dimensioni.
  • SolidTack: basetta di fissaggio adesiva con eccellenti capacità di adesione, adatta per tutte le superfici.
  • Fascette T50R0SFT6: a dentatura esterna, proteggono il fascio di cavi, con ancoraggio a pino, adatto per un ampio range di spessori pannello.


Prodotti isolanti:

  • HIS-3: isolamento efficace e codifica basata sui colori.

FAQ - Domande Frequenti

Cos'è una canalina portacavi?

Le canaline passacavi, note anche come canaline o canaline di cablaggio, sono canaline rettangolari progettati per proteggere, organizzare e instradare fili e cavi elettrici. La denominazione varia a seconda dei settori e dei produttori. Il termine "portacavi" viene generalmente utilizzato per canaline aperte lateralmente, utilizzate principalmente in aree di installazione dove i cavi vengono definitivamente collegati ai loro sistemi di destinazione, ad esempio all'interno di quadri elettrici.
Le canaline di cablaggio consentono il passaggio in verticale, in orizzontale o capovolto. In conformità con le norme fondamentali dell'installazione elettrica, la posa sarà sempre parallela o perpendicolare. Le canaline portacavi svolgono un ruolo cruciale nella gestione e nella protezione dei sistemi di cablaggio nella costruzione di quadri con elevate esigenze di sicurezza del personale e dei materiali.

Qual è la differenza tra canaline passacavi e canaline di installazione?

Le canaline di installazione sono canaline chiuse destinate a far passare i cavi su lunghe distanze. Le canaline portacavi sono dotate di aperture (a volte espandibili) e sono ottimizzate per l'instradamento individuale e il processo di cablaggio finale a destinazione. Pertanto un'applicazione comune per le canaline passacavi sono gli armadi elettrici.

Quali sono i vantaggi derivanti dall'utilizzo di canaline portacavi?

Oltre a proteggere, gestire e organizzare i cavi, le canaline di cablaggio offrono numerosi altri vantaggi:

  • Maggiore sicurezza: le canaline portacavi forniscono una barriera protettiva, riducendo il rischio di incidenti causati da cavi esposti o contatto accidentale con componenti elettrici.
  • Manutenzione semplice: l'accesso e la manutenzione dei cavi all'interno delle canaline di cablaggio sono semplici ed efficienti, consentendo di risparmiare tempo e fatica durante la risoluzione dei problemi o gli aggiornamenti.
  • Riduzione delle interferenze: la separazione dei cavi consentita dalle canaline riduce il potenziale di interferenza elettromagnetica (EMI).

Come faccio a selezionare la giusta dimensione della canalina passacavi per il mio progetto?

La scelta della giusta dimensione della canalina portacavi dipende dal numero e dal diametro dei cavi da instradare. E' necessario misurare la dimensione totale del fascio di cavi e la lunghezza richiesta e successivamente selezionare una canalina portacavi che possa contenere comodamente i cavi lasciando spazio per future espansioni e per la ventilazione. Di solito, le canaline passacavi possono essere facilmente tagliate alla giusta lunghezza con una sega (si consiglia quella a denti fini, ad esempio un seghetto).

Per la distribuzione finale su alcuni livelli all'interno dell'armadio si consiglia di utilizzare canaline portacavi di piccole dimensioni per ottimizzare lo spazio. Un buon prodotto per questo è la canalina flessibile HelaDuct Flex.

Perché utilizzate le canaline passacavi per la costruzione dei quadri elettrici?

Per un quadrista è importante essere in grado di costruire pannelli chiari e flessibili. Può quindi essere una buona idea combinare diversi tipi di protezione e di etichettatura dei cavi. Con le nostre canaline passacavi, il quadrista attento alla qualità può:

  • Installare i cavi in modo sicuro ed efficiente
  • Ottimizzare lo spazio con una disposizione compatta dei cavi e garantirne un utilizzo efficiente
  • Accedere e mantenere facilmente i collegamenti elettrici all'interno del quadro

Cosa sono le canaline passacavi “DIN”?

La canalina portacavi DIN si riferisce alle dimensioni esterne specifiche di altezza e larghezza. Queste dimensioni si basano sullo standard DIN 43659, che da allora è stato ritirato ma è ancora ampiamente utilizzato nel settore. Le dimensioni DIN includono incrementi dimensionali come 20, 25, 75/2, 50, 75, 100, 125 per larghezza e altezza.

Le dimensioni metriche sono un sistema diverso rispetto a DIN. Includono più combinazioni di altezza-larghezza. Sia i canali metrici che quelli DIN utilizzano unità di misura metriche, basate sul contatore, anziché unità di misura imperiali.

DIN può anche riferirsi alla standardizzazione della perforazione inferiore del condotto. La perforazione viene utilizzata durante il montaggio del condotto sull'armadio. La posizione dei fori oblunghi veniva specificata nella norma DIN 43659. La standardizzazione è ancora presente, ad esempio, nell'attuale norma DIN EN 50085-2-3 per esempio. Quando si cerca una perforazione standard secondo DIN, è necessario utilizzare DIN EN 50085-2-3.
