Guaine per la protezione dei cavi

Grazie all'ampia gamma di guaine, canaline passacavo e calze trecciate possiamo garantirti una protezione ottimale

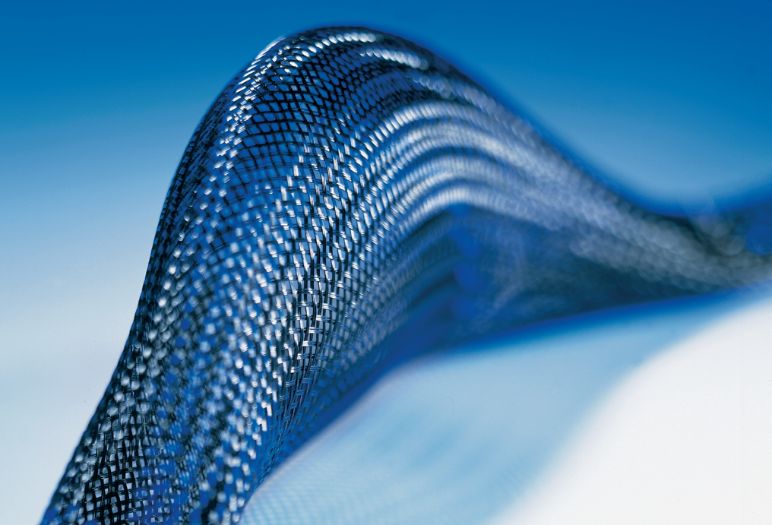

Calza trecciata per la protezione dei cavi Helagaine HLB

Nessun cavo può soddisfare le esigenze attuali in termini di resistenza all'abrasione, resistenza alla trazione  o resistenza all'urto senza un appropriato sistema di protezione. Le guaine di protezione per cavi (tubi flessibili, calze trecciate, spirali) devono rispondere a queste esigenze ed inoltre fornire una protezione contro lo sporco e l'umidità e resistere alle temperature estreme. HellermannTyton non scende a compromessi quando si tratta di protezione del cavo. Le guaine di protezione cavi, le canaline passacavo, le calze trecciate e gli altri accessori per la protezione di HellermannTyton non solo soddisfano tutti gli standard e le norme vigenti, ma li superano e attualmente forniscono i migliori sistemi di protezione presenti sul mercato.

Il range di prodotti per la protezione dei cavi comprende le guaine in plastica e ​​metallo di alta qualità, canaline passacavi, spirali e calze trecciate. HellermannTyton garantisce la massima qualità e sicurezza in tutte le aree di protezione dei cavi grazie alla eccellente flessibilità, alle elevate proprietà di autoestinguenza e e alla elevata protezione meccanica. Ogni ambito ha particolari esigenze di protezione. Mentre la protezione dei cavi nel settore impianti e costruzione  macchine richiede alti livelli di resistenza meccanica agli urti e  all'abrasione, una guaina di protezione cavi utilizzata in edifici pubblici o nel settore ferroviario deve soddisfare i più elevati standard di sicurezza antincendio.

spirale in PTFE

Oltre alle guaine in plastica e metallo, sono disponibili raccordi per le guaine in plastica e metallica della serie HelaGuard.

Quando si parla di soluzioni per l'installazione di sistemi di protezione dei cavi, dalla progettazione alle installazioni post terminazione, per esempio con guaine trecciate riapribili, i sistemi per la protezione HellermannTyton sono la soluzione giusta.

Gamma prodotti

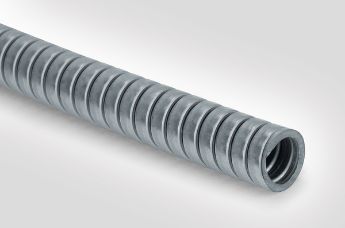

Guaine in metallo

Guaine in metallo

Helawrap

Guaine raccogli cavi

La protezione del cavo specifica per le tue esigenze

I requisiti in materia di protezione dei cavi diventano sempre più complessi. Le guaine di protezione hanno bisogno di molteplici caratteristiche per proteggere i fasci di cavi in modo ottimale in diverse condizioni, ad esempio:

  • Flessibilità
  • Elevata resistenza alla corrosione
  • Elevata resistenza alle radiazioni UV
  • Resistenza alla fiamma ed autoestinguenza

HellermannTyton è un produttore globale che offre soluzioni di altissima qualità per il fissaggio, la protezione e l'identificazione dei cavi in diversi mercati. Sviluppiamo soluzioni di mercato che soddisfano specifiche esigenze di applicazione dei nostri clienti, indipendentemente dal settore risparmiando sui costi di installazione e dei componenti e migliorando la qualità del prodotto finale:

Guaine in plastica HelaGuard Guaine in plastica HelaGuard

Una gamma completa di guaine in plastica in PA6, PA6-FR ritardante la fiamma, PA12 e PP, così come la guaina in plastica riapribile HG-DC ideale per le installazioni post terminazione. Una gamma completa di raccordi IP66 e IP68/IP69k in una grande varietà di forme (diritto, 90 °, 45 °, T, Y e flangiato), con filettature metriche e PG fisse, o in alternativa con filetti in ottone nichelato girevoli maschio o femmina. Sono inoltre disponibili raccordi con pressacavo e a compressione.

Guaine flessibili in acciaio HelaGuard Guaine flessibili in acciaio HelaGuard

Guaine in metallo per uso generico (in acciaio zincato e acciaio inossidabile SS316) con elevata resistenza alla compressione, alla trazione e agli urti. Raccordi in ottone nichelato e acciaio inossidabile (SS316) con filetti  (metrici e PG) fissi o girevoli.

Guaine flessibili in acciaio con rivestimento plastico HelaGuard Guaine flessibili in acciaio con rivestimento plastico HelaGuard

Guaine flessibili in acciaio con riverstimento in PVC, PA6 e poliolefina (PO) con elevata resistenza alla compressione, alla trazione e agli urti. Raccordi in ottone nichelato IP54 (metrico e PG) e raccordi a compressione IP65 (metrico e PG) con ottima resistenza agli strappi. Entrambe le versioni sono disponibili in varie versioni e con filetti fissi o girevoli.

Guaine flessibili in acciaio con rivestimento impermeabile (IP68, IP69k) HelaGuard Guaine flessibili in acciaio con rivestimento impermeabile (IP68, IP69k) HelaGuard

Guaine in acciaio con rivestimenti lisci in PVC resistente agli UV e gomma termoplastica con elevata resistenza alla compressione, alla trazione ed agli urti. Raccordi a compressione in ottone nichelato IP68/IP69 (filetto metrico e PG) con elevata resistenza agli strappi. Questi sistemi di guaine protettive sono adatti all'uso in esterno.

Guaine flessibili in acciaio con rivestimento plastico HelaGuard Guaine flessibili in acciaio con rivestimento plastico HelaGuard

Guaine in acciaio con rivestimento in PVC e calza metallica per una eccellente resistenza all'abrasione e schermatura EMC oltre all'elevata resistenza alla compressione, alla trazione ed agli urti. Raccordi in ottone nichelato IP54 (filetto metrico e PG) ed a compressione IP65 (con filetto metrico e PG) con una elevata resistenza agli strappi e elevata continuità elettrica con la calza metallica per fornire eccellenti proprietà EMC.

Guaine flessibili in acciaio con calza metallica HelaGuard Guaine flessibili in acciaio con calza metallica HelaGuard

Guaine in acciaio con calza metallica per una eccellente resistenza all'abrasione e schermatura EMC oltre all'elevata resistenza alla compressione, alla trazione ed agli urti. Raccordi in ottone nichelato IP54 (filetto metrico e PG) con filetto fisso e girevole.

Guaine spiralate HelaGuard PSR e PSRSC in PVC Guaine spiralate HelaGuard PSR e PSRSC in PVC

Guaine spiralate in PVC rinforzate con spirali in PVC rigido con interno lisco (la serie PSRSC ha anche l'esterno liscio). Sono disponibili raccordi in PA66 diritti e curvati a 90° (IP66 ed IP67), raccordi in ottone stagnato diritti e curvati a 90° (IP66, IP67, IP68 ed IP69k) e raccordi in acciaio inox (AISI316) diritti e curvati a 90° (IP66, IP67, IP68 ed IP69k).

Accessori per guaine HelaGuard Accessori per guaine HelaGuard

Un vasto assortimento di clip, accoppiatori, controdadi, rondelle di tenuta, boccole e convertitori di filetto da utilizzare con le guaine di protezione della serie HelaGuard

Guaine spiralate in PVC Guaine spiralate in PVC

Guaine flessibili in PVC di alta qualità con spirale di rinforzo in acciaio rivestito. Raccordi IP54 con filetto metrico e PG.
La serie FelxiGuard viene usata in genere per proteggere i cavi in macchinari e nella costruzione di impianti.

Protezione cavi per condizioni estreme Protezione cavi per condizioni estreme

CTT guaine di protezione in PTFE che rispettano la norma NSA 935805 hanno una eccezionale resistenza alla maggior parte delle sostanze chimiche, alle basse ed alte temperature, ottima durata nel tempo, resistenza meccanica, al fuoco, umidità, vibrazione e abrasione.

Guaina raccogli cavo Helawrap Guaina raccogli cavo Helawrap

La guaina raccogli cavo Helawrap è la soluzione ideale per proteggere e ordinare i cavi. Il comodo attrezzo permette di racchiudere i cavi in maniera rapida ed efficace. Grazie all'ampia gamma di accessori, la guaina raccogli cavi Helawrap può essere applicata in molte situazioni diverse.

Spirali per la protezione dei cavi Spirali per la protezione dei cavi

Le spirali vengono utilizzate per organizzare e proteggere i cavi. Le spirali HellermannTyton sono disponibili in un ampia gamma di misure, colori e materiali.

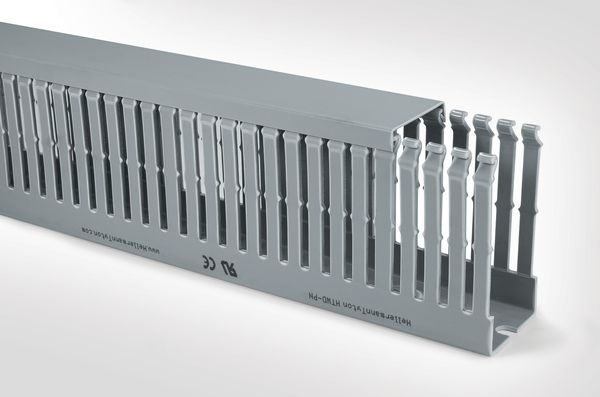

Canaline ed accessori Canaline passacavi ed accessori

Le canaline passacavi  vengono usate soprattutto nei quadri elettrici. HellermannTyton offre canaline passacavi in PVC ed in PC/ABS privo di alogeni complete di accessori.

Calze trecciate per la protezione dei cavi Calze trecciate per la protezione dei cavi

Le calze trecciate in PA66 e poliestere (PET, PBT), anche eventualmente in combinazione con filamenti di rame stagnato per la schermatura EMI, sono ideali per la protezione dei cavi dall'abrasione. La calza riapribile Helahook è l'ideale per le applicazioni post terminazione e quando ci sia la necessità di utilizzarla più volte.

Protezione per bordi Protezione per bordi

I profili in PVC EdgeGuard vengono utilizzati su bordi taglienti diritti. I profili in polietilene (PE), poliammide (PA) o politetrafluoroetilene (PTFE) della serie Flexiform sono ideali per la protezione da bordi taglienti curvi.

Passacavi Passacavi

E' disponibile un'ampia gamma di passacavi in varie forme e misure per diversi tipi di applicazioni.

Guaine flessibili e raccordi della serie HelaGuard

Guaina in plastica HG-SW in PA6

Guaina in plastica HG-SW in PA6

La guaina in plastica HG-SW garantisce un'ottima resistenza all'abrasione, compressione ed agli urti, è molto flessibile ed ha una notevole durata nel tempo. E' inoltre molto resistente ai solventi e agli olii ed è priva di alogeni, zolfo e fosforo.

Applicazioni: produzione macchinari, impianti, quadri elettrici, edifici pubblici.

Guaina in plastica HG-LW in PA6

Guaina in plastica HG-LW in PA6

La guaina in plastica HG-LW è molto leggera e flessibile, con un raggio di curvatura molto piccolo, una buona resistenza all'abrasione, compressione e urti, con una elevata durata nel tempo, particolarmente resistente ai solventi ed olii e priva di alogeni, zolfo e fosforo.

Applicazioni: produzione macchinari, impianti, quadri elettrici, edifici pubblici e ovunque sia necessaria una protezione meccanica minore.

Guaina in plastica HG-FR in PA6 autoestinguente

Guaina in plastica HG-FR in PA6 autoestinguente

HG-FR è una guaina flessibile corrugata ritardante la fiamma a bassa tossicità ed emissione fumi, molto flessibile e con una notevole durata nel tempo. Inoltre è resistente all'abrasione, alla compressione, agli urti, ai solventi ed agli olii ed è priva di alogeni, zolfo e fosforo.

Applicazioni: veicoli ferroviari, tunnel ferroviari, stazioni sotterranee, edifici pubblici ed ovunque sia necessaria una elevata protezione dal fuoco.

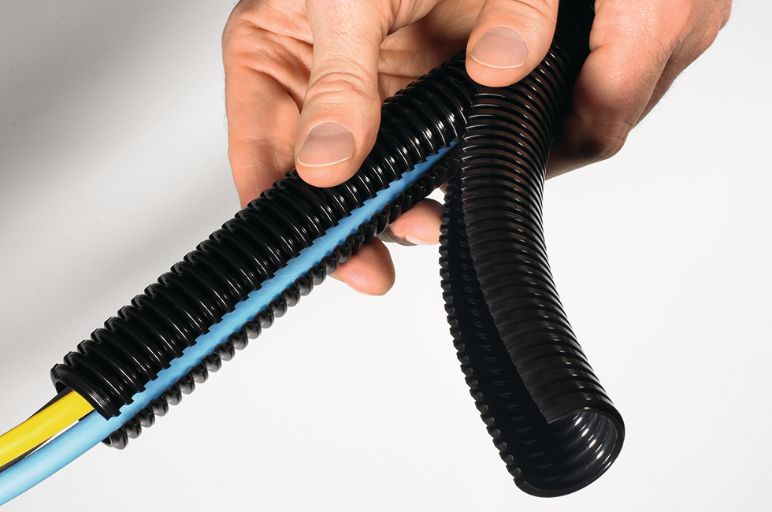

Guaina in plastica HG-DC riapribile

Guaina in plastica HG-DC riapribile

La guaina corrugata a doppia ferritoria HG-DC può essere aperta e chiusa varie volte ed offre un'ottima resistenza all'abrasione, alla compressione, agli urti, ai solventi ed agli oli ed è priva di alogeni, zolfo e fosforo.

Applicazioni: quadri elettrici, produzione macchinari, impianti industriali e nelle applicazioni post terminazione.

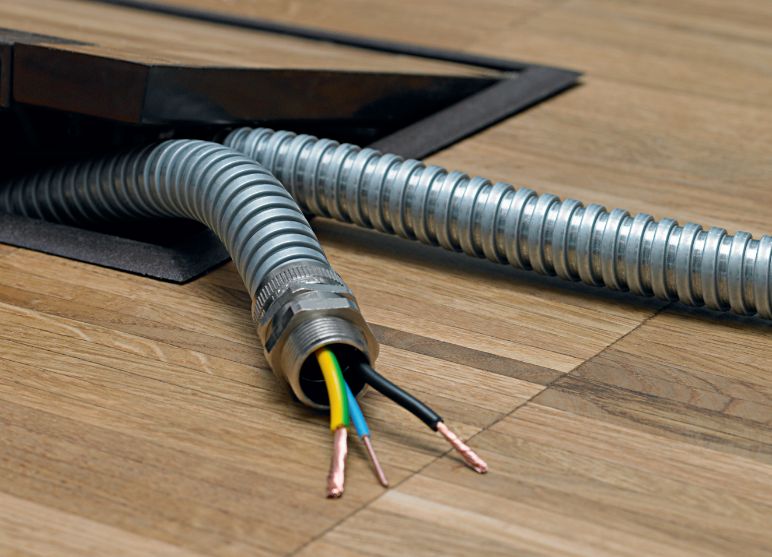

Guaina flessibile in acciaio SC

Guaina flessibile in acciaio SC

La guaina in metallo SC in acciaio zincato offre un eccellente resistenza alla compressione ed agli urti.

Installazioni: cablaggi sotto pavimento, cablaggi per trasmissione dati e protezione di guaine idrauliche e pneumatiche. Offorno un'eccellente protezione meccanica.

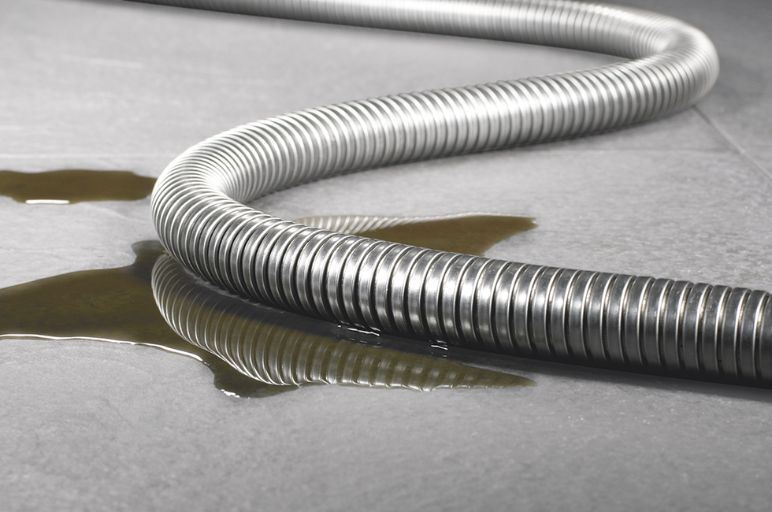

Guaina flessibile in acciaio SSC

Guaina flessibile in acciaio SSC

La guaina flessibile in acciaio inox SSC offre un'eccellente resistenza alla ruggine ed alla corrosione, alla compressione ed agli urti.

Applicazioni: protezione ai cablaggi di sensori, strumentazione, tubi idraulici e pneumatici, in particolare negli ambienti corrosivi, comunemente utilizzate in ospedali e cliniche.

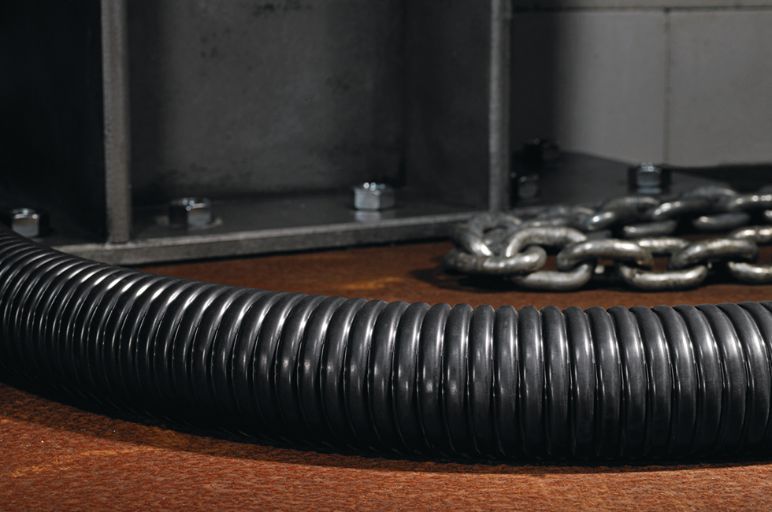

Guaina flessibile in acciaio con rivestimento plastico PCS

Guaina flessibile in acciaio con rivestimento plastico PCS

La guaina flessibile in acciaio zincato PCS con rivestimento in PVC offre una elevata resistenza alla compressione, agli urti, agli alcali, acidi ed agenti chimici in generale.

Applicazioni: macchinari ed impianti.

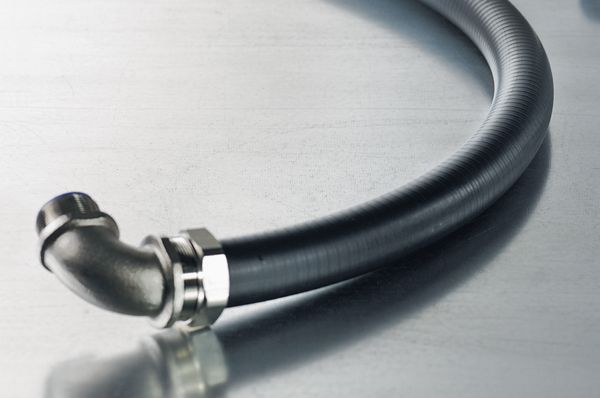

Guaina flessibile in acciaio con rivestimento impermeabile LTS

Guaina flessibile in acciaio con rivestimento impermeabile LTS

La guaina flessibile in acciaio zincato LTS con rivestimento in PVC liscio impermeabile (IP68, IP69 con raccordi LTS) offre una buona flessibilità ed una eccellente resistenza alla compressione, agli urti, agli oli, ai grassi ed a vari agenti chimici. Inoltre è resistente agli UV ed è quindi adatta all'uso in ambiente esterno.

Applicazioni: macchinari o installazioni all' esterno, ovunque sia necessaria l'impermeabilità (IP68).

Guaina flessibile in acciaio con rivestimento plastico e calza metallica PCSB12

Guaina flessibile in acciaio con rivestimento plastico e calza metallica PCSB12

La guaina flessibile PCSB in acciaio zincato con rivestimento in PVC e calza in acciaio zincato offre una eccellente resistenza all'abrasione, alla compressione ed agli urti. Inoltre offre una buona schermatura EMC.

Applicazioni: ambienti industriali dove sia necessaria una elevata resistenza all'abrasione o una schermatura EMC.

Calza trecciata in fibra meta aramidica

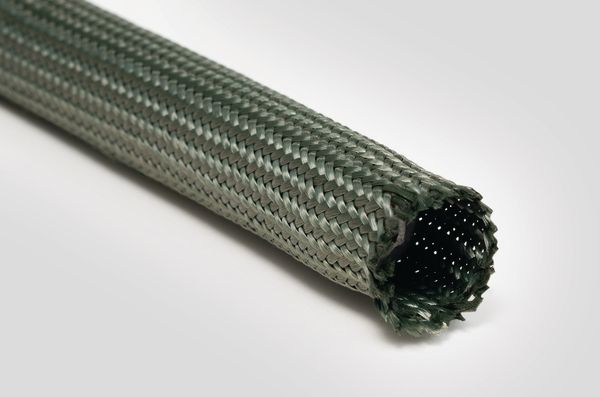

Calza trecciata Helagaine HEGMAN e HEGMANWO

Calza trecciata Helagaine HEGMAN e HEGMANWO

Le calze trecciate HEGMAN e HEGMANWO sono prodotte in fibra meta-aramidica NOMEX®. Sono estremamente flessibili ed il loro elevato rapporto di espansione permette una facile installazione anche in caso di presenza di connettori o di particolari lunghezze.

Le calze trecciate HEGMAN e HEGMANWO offrono una resistenza meccanica ottimale negli ambienti più difficili. Proteggono i cavi dall'abrasione, alte temperature e alle fiamme.

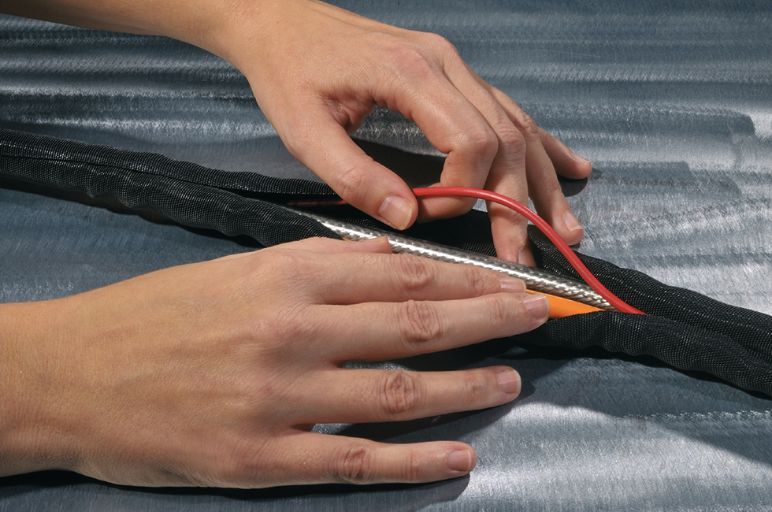

Calza autoavvolgente HelaGaine Twist-In

Calza autoavvolgente HelaGaine Twist-In

La calza trecciata Helagaine Twist-In è una guaina autoavvolgente composta da monofilamenti di poliestere. Le proprietà autoavvolgenti permettono una semplice  e veloce installazione e rimozione anche su cavi e componenti già installati.

La calza Helagaine Twist-In permette un rapido accesso ai cavi per ispezione e manutenzione. Essa copre un vasto range di applicazioni e diametri con un piccolo range di misure.

HelaGaine Twist-In è disponibile in tre diversi modelli:

  • Twist-In: variante per uso generale, realizzata in robusto poliestere
  • Twist-In-FR: autoestinguente, con omologazione EN 45545-2
  • Twist-In-RR: repellente antiroditore, realizzata in fibra di vetro e poliestere

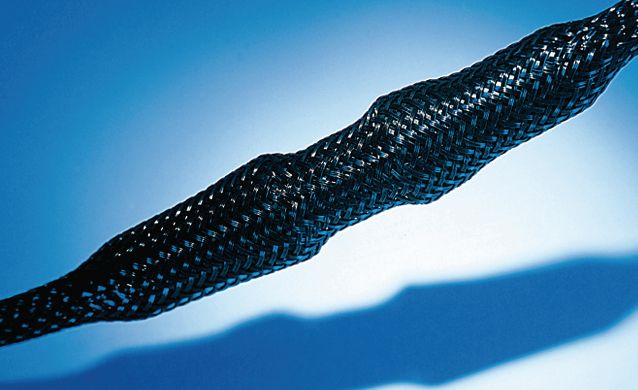

Helagaine HEGP calza trecciata in poliestere

Helagaine HEGP calza trecciata in poliestere

La calza trecciata Helagaine HEGP offre una protezione flessibile, una elevata resistenza all'abrasione ed una estrema facilità di applicazione e grazie alla sua speciale tessitura è in grado di espandersi quando compressa e contrarsi quando tirata.
HEGP garantisce un'ottima copertura superficiale ed un elevato rapporto di espansione per facilitare l'installazione. E' disponibile in 13 misure diverse con diametri di applicazione da 1mm a 66mm.

La calza trecciata Helagaine HEGP è utilizzata nell'industria automotive e nella costruzione di macchinari.

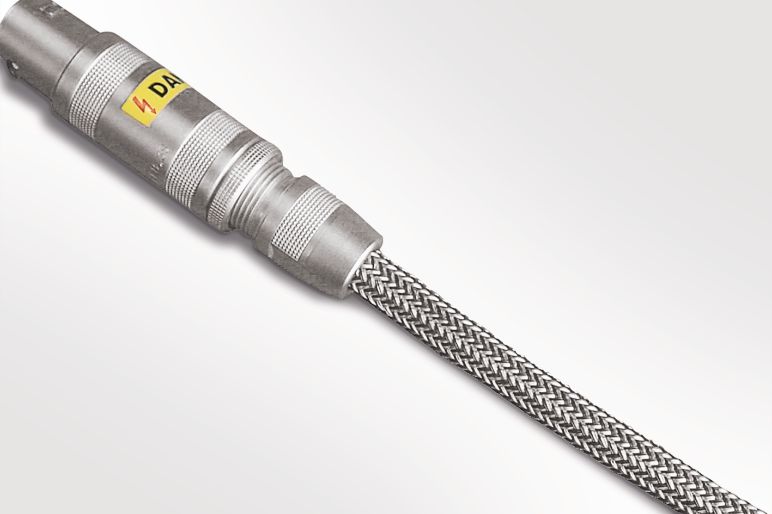

Calza trecciata Helagaine HEGEMIP

Calza trecciata Helagaine HEGEMIP

La calza trecciata in rame stagnato e fili di poliestere Helagaine HEGEMIP è ideale per la schermatura elettromagnetica (EMC) nonché per un cablaggio sicuro.

Il tubicino interno di supporto facilita l'inserimento dei cavi ed evita deformazioni durante il trasporto. Oltre alle notevoli proprietà di schermatura elettromagnetica, questa calza è molto resistenti all'abrasione. E' conforme ai requisiti della norma internazionale EMI CISPR25 (da 10kHz a 1GHz).

Helagaine HEGEMIP viene usata negli ambienti dove è fondamentale la protezione di elementi elettronici molto sensibili, quali:

  • Trasporti di massa;
  • Automotive
  • Aerospace;
  • Industrie militari.

Il mix di materiali permette alla calza di essere espandibile e facile da applicare e, al contrario delle tradizionali calze in rame, può essere piegata e ruotata tornando sempre alla sua forma originale. Questo tipo di calza è quindi particolarmente adatta alle applicazioni con parti in movimento.



Spirali e canaline passacavi

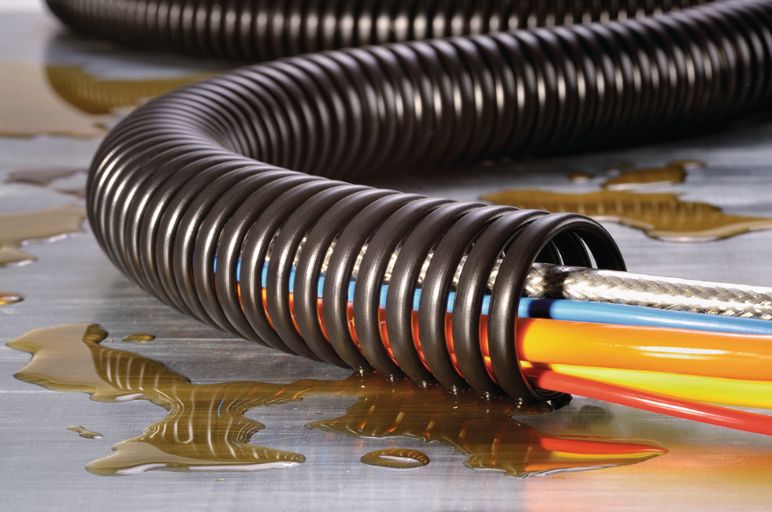

Spirali passacavi della serie SPS

Spirali passacavi della serie SPS

La spirale passacavi SPS è molto robusta ed offre una ottima protezione da stress meccanici, abrasione ed olii. E' disponibile in diametri (fino a 50mm) in genere superiori ad altri tipi di spirale ed è ideale per i fasci di cavi più ampi.

La spirale passacavi SPS è particolarmente adatta negli ambiti dove è necessario proteggere dall'abrasione ampi fasci di cavi come per esempio l'industria automobilistica, petrolchimica e grossi impianti.

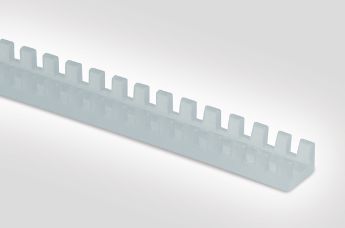

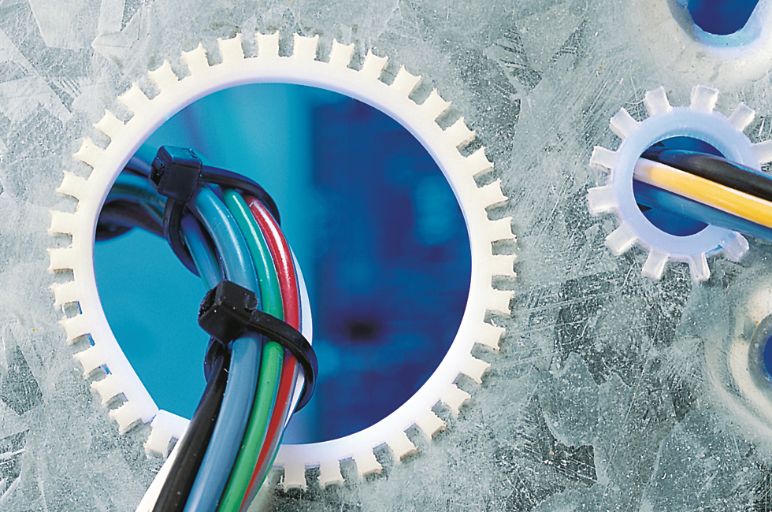

Profili di protezione per bordi taglienti

Profili di protezione per bordi taglienti

Il profilo Flexiform può essere applicato facilemnte ai bordi lamiera senza l'ausilio di adesivi. La sua conformazione aderente protegge i cavi dallo sfregamento.

Il profilo Flexiform viene utilizzato per proteggere i cavi che devono passare attraverso sezioni con bordi taglienti.

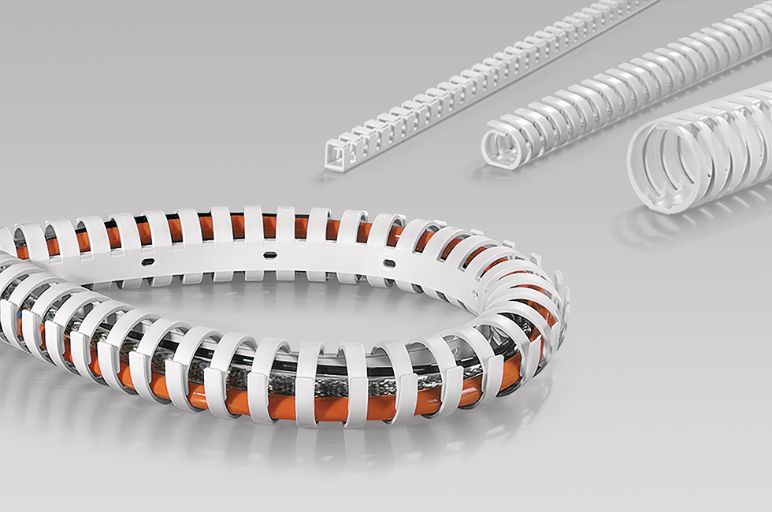

Canalina passacavi Heladuct Flex

Canalina passacavi Heladuct Flex

Le canaline passacavi della serie Heladuct Flex sono un sistema salvaspazio per il contenimento a vista dei cavi, che permette l'ingresso o l'uscita dei cavi in un qualsiasi punto lungo tutta la sua lunghezza. Può essere fissato con viti o adesivo. Lo strato adesivo in schiuma di alta qualità si adatta alle irregolarità della superficie sottostante e funziona particolarmente bene su superfici verniciate a polvere. Grazie all'estrema flessibilità, è possibile installare la canalina passcavi con angoli di 90° o superiori.

Le canaline passacavi Heladuct Flex vengono comunemente utilizzate nei quadri elettrici. HF RoHS UL

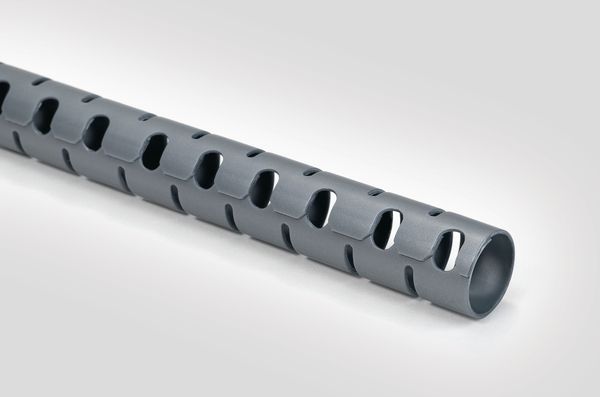

Guaina raccogli cavi Helawrap HWPP

Guaina raccogli cavi Helawrap HWPP

La guaina raccogli cavi Helawrap è la soluzione ideale per legare e proteggere i cavi in ambito industriale, domestico o in ufficio.

Grazie al suo profilo speciale e all'utensile applicatore, la guaina raccogli cavi Helawrap può essere applicata rapidamente e senza fatica. Il suo design unico permette all'utilizzatore di far uscire i cavi da qualsiasi punto lungo la stessa. La guaina raccogli cavi Helawrap può essere inserita e rimossa ogni volta sia necessario, è disponibile in vari colori, in un'ampia gamma di misure che coprono la maggior parte delle applicazioni standard e in due diversi materiali ultra resistenti. Il pratico utensile applicatore è incluso in ogni confezione.

La guaina raccogli cavi Helawrap è utilizzata per la legatura e protezione dei cavi nell'industria elettrica, dei quadri elettrici e automotive. Grazie alle sue proprietà ritardanti la fiamma, la serie Helawrap in Poliammide 6 V0 viene utilizzata in tutti gli ambiti in cui la protezione al fuoco è essenziale, per esempio nell'industria ferroviaria. La guaina raccogli cavi Helawrap è disponibile anche in comode confezioni da 2 metri per piccole applicazioni domestiche o negli uffici, ponendo fine al caos di cavi PC, TV e Hi-Fi.

FAQ - Domande Frequenti

Che cos'è la protezione dei cavi?

Proteggere i cavi permette di salvaguardarli da danni meccanici, rischi ambientali e interferenze accidentali. L'implementazione di misure per la protezione dei cavi aiuta a garantirne l'integrità, la longevità e l'affidabilità. La protezione dei cavi può essere applicata a diversi tipologie e sono disponibli diversi metodi, come la protezione fisica (guaine e canaline), l'instradamento ed il supporto (fascette, morsetti e staffe).


Perchè è importante la protezione dei cavi?

In generale, la protezione dei cavi è importante per mantenere le operazioni affidabili e sicure, prolungare la durata dei cavi, ridurre i tempi di inattività e proteggere i dati e i sistemi di comunicazione. E' un aspetto essenziale della progettazione e della manutenzione delle infrastrutture in diversi settori.

Quali settori possono beneficiare della protezione dei cavi?

La protezione dei cavi è utile in un'ampia gamma di settori in cui i cavi vengono utilizzati per la trasmissione di energia, la trasmissione di dati e l'infrastruttura di comunicazione in generale. Tra questi vi sono: edilizia e infrastrutture, produzione e distribuzione di energia, telecomunicazioni e centri dati, oil & gas, industria manifatturiera e settore dei trasporti.

La protezione dei cavi può essere utilizzata in ambienti pericolosi o corrosivi?

I sistemi per la protezione dei cavi sono progettati per fornire una protezione fisica contro vari fattori ambientali che possono danneggiare i cavi, tra cui umidità, sostanze chimiche, oli, sostanze corrosive, sollecitazioni meccaniche e temperature estreme. Gli ambienti corrosivi, come le zone costiere ad alto contenuto di sale o gli impianti di lavorazione chimica, richiedono la protezione dei cavi per evitarne il degrado nel tempo. In questi scenari, vengono comunemente utilizzate soluzioni di protezione dei cavi realizzate con materiali resistebti alla corrosione, come l'acciaio inox o il PVC.


Come si può rimuovere la protezione dei cavi?

È importante prestare attenzione quando si rimuove la protezione dei cavi per evitare di danneggiare i cavi o i componenti sottostanti. La rimozione sicura della protezione dipende dal tipo specifico di protezione presente. Per rimuovere le guaine per cavi, ad esempio, è sufficiente allentare il velcro o le chiusure adesive e far scivolare la guaina dai cavi. Per rimuovere le guaine in acciaio o spiralate in PVC, è necessario sganciare le staffe o le clip che le tengono in posizione e quindi far scorrere le guaine dai cavi.
