Sistemi passacavo per l’industria

Piastra passacavi modulare con supporti piccoli e grandi

Sistema passacavo divisibile VarioPlate – Prodotto in Germania

Sistema passacavo divisibile VarioPlate in applicazione

Se hai la necessità di instradare più cavi di diverso diametro, con o senza spine o connettori pre-terminati in uno spazio limitato, le piastre passacavi modulari sono la soluzione ideale e l’alternativa perfetta ai pressacavi.

Il passacavi divisibile VarioPlate, facile da installare, è disponibile per diametri di cavo da 3 a 33 mm ed è compatibile con le dimensioni di foratura comunemente utilizzate nell’industria.

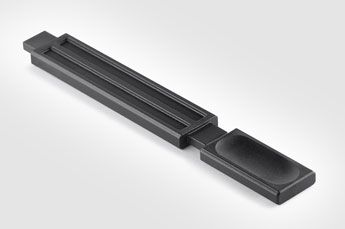

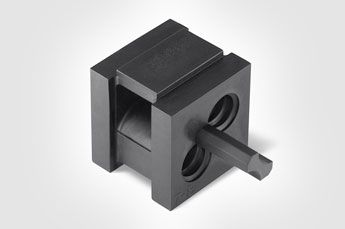

Grazie alle due diverse dimensioni (taglia S e taglia L) dei supporti passacavo, puoi rendere il modello completamente flessibile e adattabile alla tua applicazione specifica.

Personalizza la tua piastra passacavi in pochi click: utilizza il nostro configuratore

Scopri tutti i vantaggi del VarioPlate.

Configuratore online per sistema passacavo

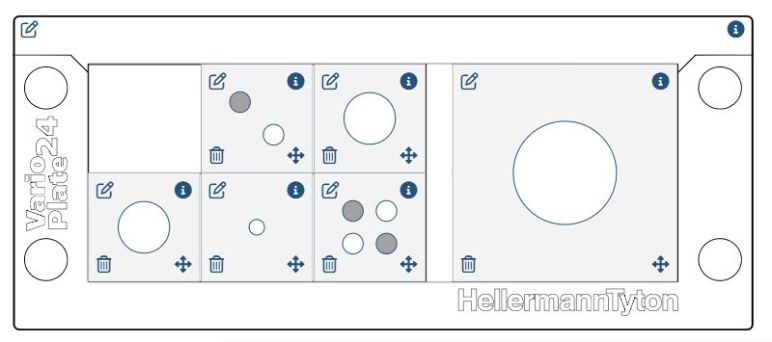

Il tuo passacavi configurabile: progetta e visualizza in pochi click

Configuratore

Vogliamo supportarti nel tuo lavoro nel miglior modo possibile: per questo, abbiamo sviluppato per te questo strumento professionale. È sufficiente selezionare i supporti passacavo che ti servono per il tuo sistema passacavi divisibile ed il nostro tool ti mostrerà la soluzione per la tua specifica applicazione

Niente di più facile! Provalo ora:

Configuratore VarioPlate

Piastra passacavi – i vantaggi

Sistema divisibile e modulare, per un massimo di 40 cavi

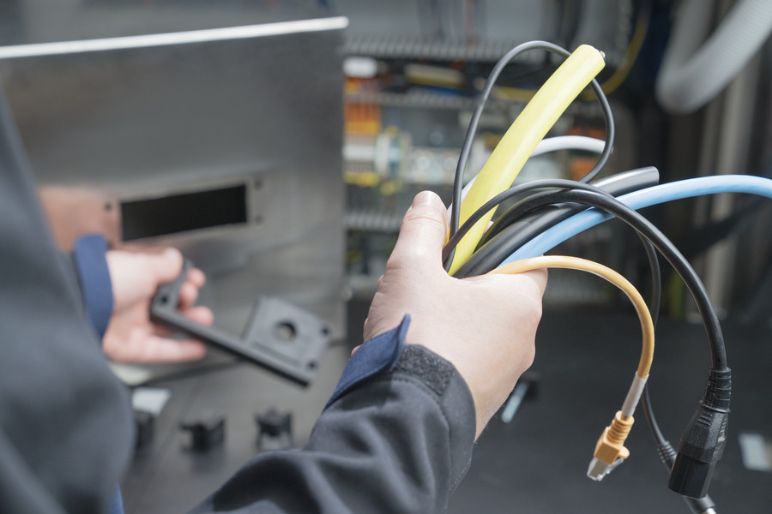

Il passacavi divisibile VarioPlate: modulare, per un massimo di 40 cavi

La piastra passacavi divisibile VarioPlate è la soluzione ideale quando si tratta di instradare più cavi in uno spazio ristretto, in modo sicuro e organizzato.

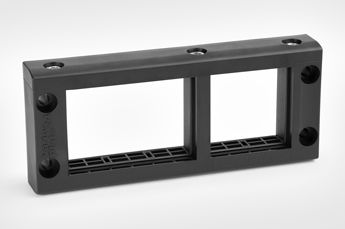

I modelli sono disponibili in quattro diverse misure e adatti alle dimensioni di foratura comunemente utilizzati in quasi tutti i mercati, grazie alla loro versatilità. Ad esempio, nella quadristica, all’interno di grandi cabine elettriche, nelle turbine eoliche o negli escavatori. VarioPlate è classificato UL94 V0 e soddisfa la classe di protezione IP66. Inoltre, è zero alogeni e conforme alla Direttiva RoHS.



I prodotti della serie VarioPlate sono una vera e propria soluzione premium nel campo dei passacavi. Rispetto a molti prodotti simili, convincono soprattutto per i seguenti aspetti:



  1. Modularità: i supporti passacavo disponibili nel formato grande e piccolo, possono essere usati nella stessa cornice.
  2. Tolleranza compensativa: i labbri interni presenti nei supporti passacavo assicurano una tolleranza di 0,4 mm sul diametro del cavo.
  3. Linguetta antistrappo: i supporti passacavo proteggono i cavi dalle sollecitazioni meccaniche.
  4. Guarnizione integrata: presente nella parte posteriore della cornice – elimina la necessita di averne una separata.

Quattro diversi modelli, molte opzioni di assemblaggio

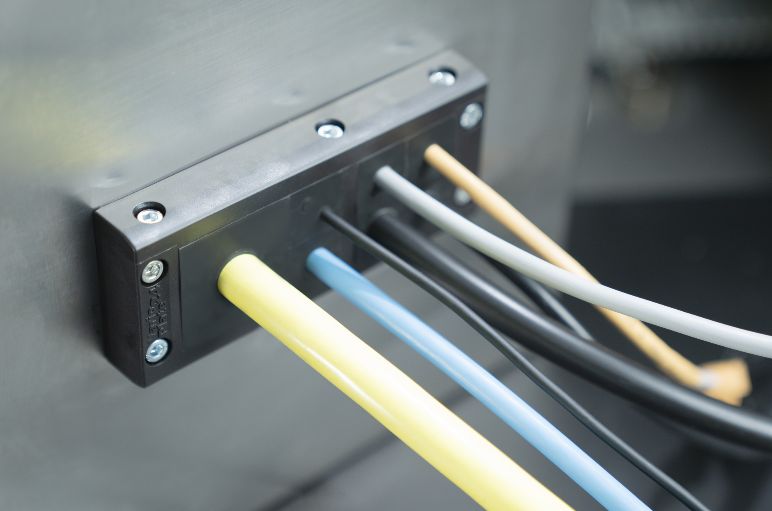

Passacavi divisibile VarioPlate: fino a 40 cavi in una cornice

VarioPlate è una piastra passacavi divisibile per cavi di diametro compreso tra 3 e 33 mm. In alternativa ai pressacavi, permette di raggruppare in modo ordinato e sicuro fino a 40 cavi, grazie ad una sola cornice.

I vantaggi:

  • Conservazione dei cavi pre-assemblati
  • Montaggio flessibile della cornice
  • Passaggio di fino a 40 cavi per modello
  • Adatto a tutte le dimensioni di foratura standard
  • Per cavi da 3 a 33 mm
  • Prodotto in Germania
  • Linguetta antistrappo integrata

Domande Frequenti

Come instradare un’alta densità di cavi in spazi ristretti?

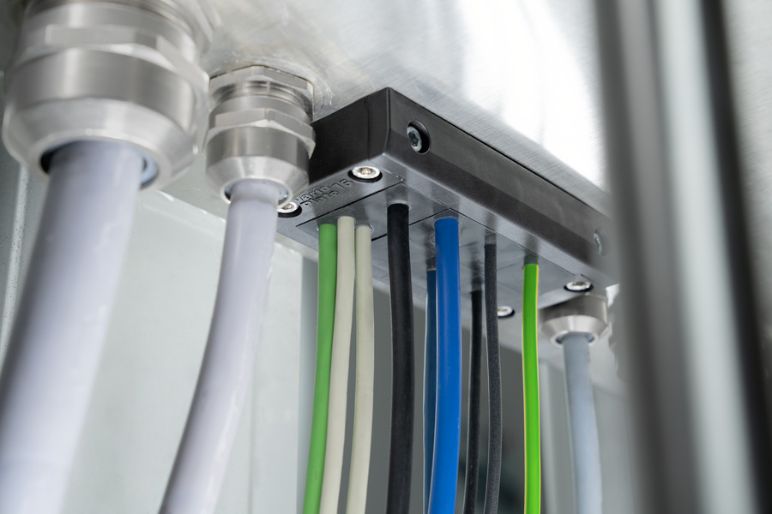

Il passacavi divisibile VarioPlate per l'uso in spazi ristretti

Il passacavi divisibile VarioPlate è la soluzione ideale per risparmiare tempo e spazio se hai la necessità di instradare più cavi di diverso diametro, con o senza spine o connettori pre-terminati, dove lo spazio è limitato.

I modelli VarioPlate sono adatti alla mia applicazione?

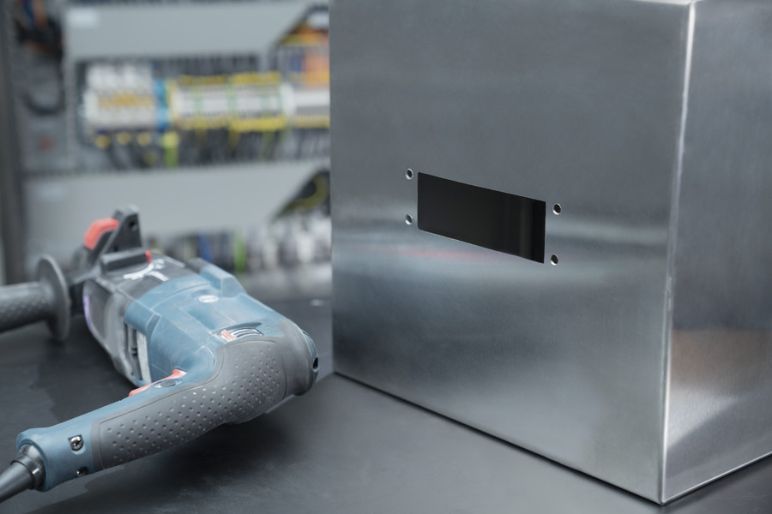

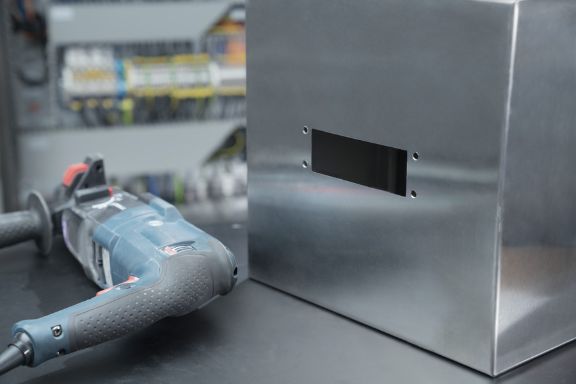

I modelli VarioPlate disponibile corrispondono alle dimensioni di foratura standard

Le dimensioni di ritaglio delle cornici si adattano a tutti i fori standard utilizzati nella quadristica e nei macchinari industriali. Questo rende VarioPlate compatibile con tutte le applicazioni più comuni.

I sistemi passacavo forniscono una linguetta antistrappo e una protezione IP66?

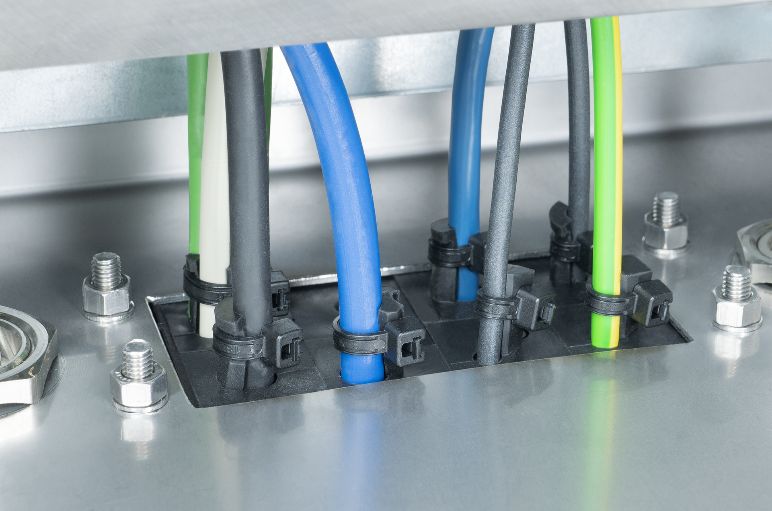

Il passacavi divisibile VarioPlate è conforme alla classe di protezione IP66

VarioPlate presenta una classe di protezione IP 66 ed i supporti passacavo hanno una linguetta antistrappo integrata.

Posso sostituire e fare manutenzione ai cavi in un momento successivo all’installazione del VarioPlate?

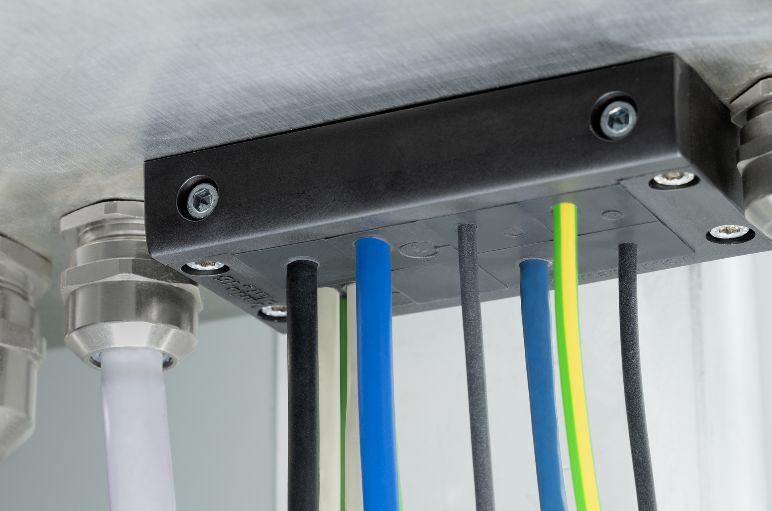

Il passacavi divisibile VarioPlate con supporto cieco per successive installazioni

Utilizzando un supporto passacavo cieco al momento dell’installazione e sostituendolo successivamente con uno corrispondente ai diametri dei cavi aggiuntivi, è possibile installare ulteriori cavi e integrare la configurazione del VarioPlate.

Come installare il passacavi divisibile?

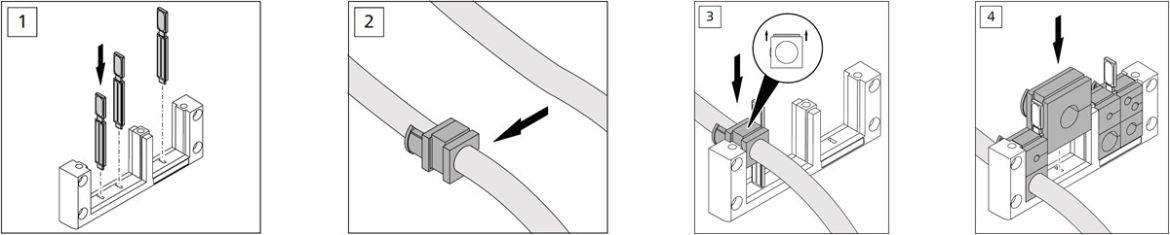

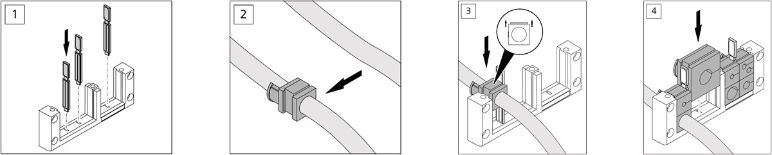

Come installare il passacavi divisibile VarioPlate steps da 1 a 4 Come installare il passacavi divisibile VarioPlate steps da 1 a 4


1. Prepara uno schema di foratura in base alla dimensione di cornice corrispondente.

2. Inserisci i cavi nei supporti passacavo.

3. Fissa la linguetta antistrappo al supporto con una fascetta.

4. Rimuovi le viti superiori presenti sulla cornice.

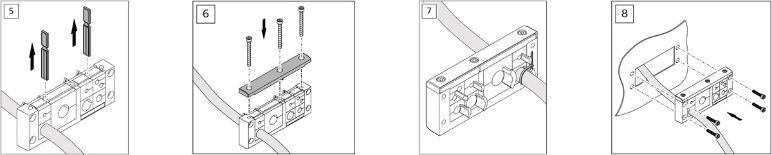

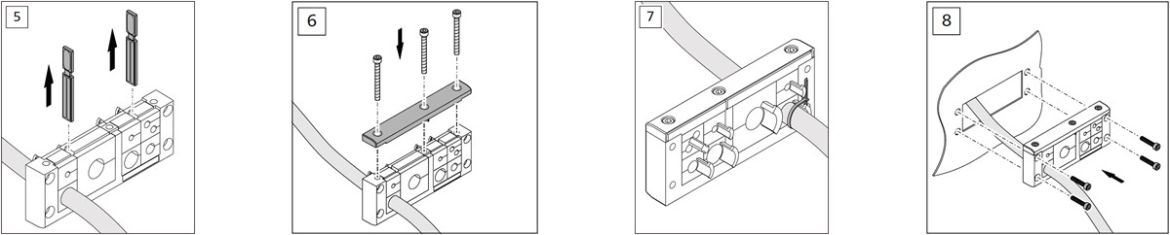

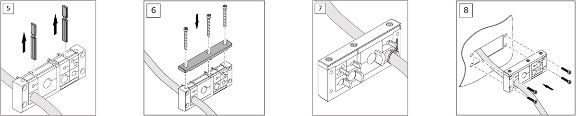

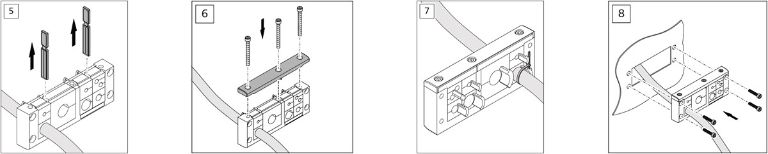

Come installare il passacavi divisibile VarioPlate steps da 5 a 8 Come installare il passacavi divisibile VarioPlate steps da 5 a 8


5. Apri la cornice per inserire all’interno i supporti passacavo (è possibile usare o no lo strumento di montaggio).

6. Inserisci gli inserti nella cornice

7. Chiudi la cornice e serra le viti a 2.0 Nm

8. Monta la cornice sullo schema di foratura (non è necessaria alcuna guarnizione supplementare.)
