Supporti portacavo in plastica: installazione facile e sicura ovunque

Il corretto portacavo per ogni applicazione

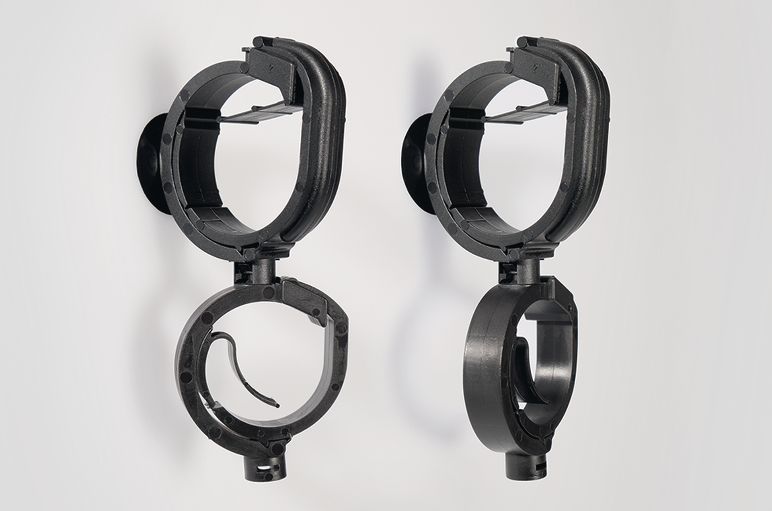

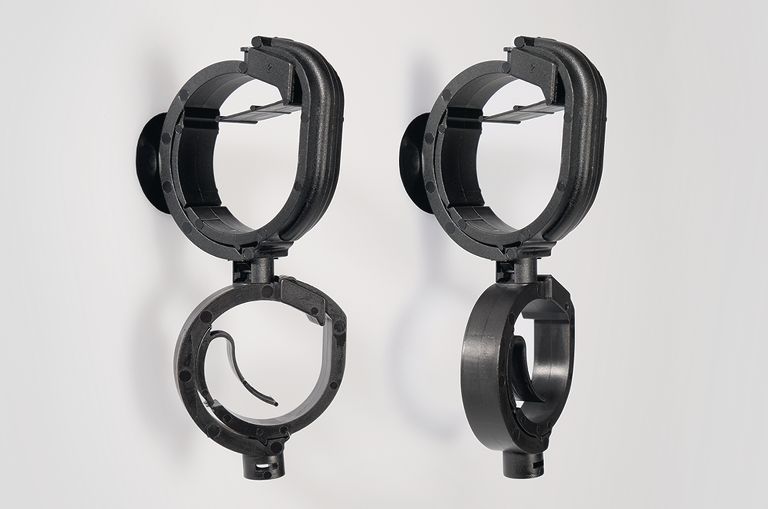

Portacavi IAHC3T: possono essere uniti e combinati tra loro grazie a un dentino di bloccaggio

I portacavi sono indispensabili quando si tratta di fissare e instradare in modo sicuro cavi e fili. HellermannTyton offre un’ampia gamma di soluzioni pratiche per mantenere in posizione singoli fili o instradare in parallelo più cavi. I supporti per cavi possono essere combinati tra loro o con altre famiglie di prodotto: è proprio questa loro versatilità che consente di adattarli alle varie situazioni.

HellermannTyton offre portacavi per settori specifici e ambienti particolari, tra cui:

  • Automotive
  • Veicoli commerciali
  • Elettrodomestici e industria del bianco
  • Quadri elettrici
  • Installazione elettrica
  • Ingegneria meccanica

La continua richiesta di componenti elettronici in ambito industriale determina nuovi contesti in cui gestire i cablaggi: devono essere instradati con facilità, non devono provocare tintinnii o rumori fastidiosi e l’installazione deve essere veloce e sicura.

Gamma prodotti

Come puoi evitare il tintinnio dei cavi?

Che si tratti negli elettrodomestici come le lavatrici, nei veicoli o nella costruzione dei quadri elettrici: molte applicazioni richiedono supporti portacavo che tengano i cavi uniti saldamente, impedendo di generare rumore dovuto al loro scuotimento. HellermannTyton offre diverse soluzioni per soddisfare questa necessità:


Vantaggi dell'applicazione

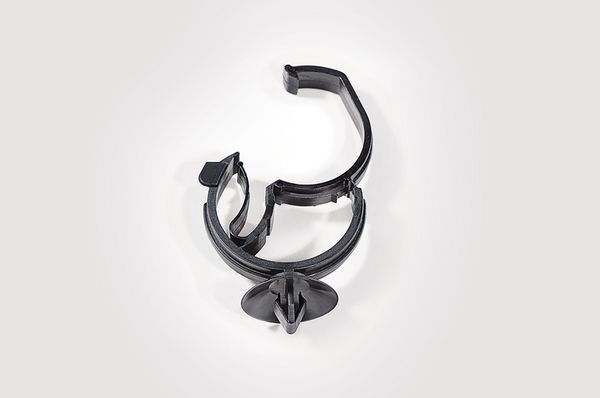

Le clip portacavo AHC3CH2 sono una soluzione semplice e sicura per l'ancoraggio dei cavi nei fori dei pannelli
  • Risparmio di tempo: grazie alla facile e veloce installazione del portacavi su tubi, cavi, guaine o canaline
  • Installazione ordinata grazie all'instradamento in parallelo di più cavi o fili
  • Portacavi di fissaggio ruotabili: consentono l’instradamento di cavi flessibili in direzioni diverse e bilanciano il movimento



Le soluzioni di fissaggio in plastica aiutano a risparmiare spazio e problemi di peso, soprattutto quando si tratta di sostituire pesanti staffe metalliche.

Panoramica sulle tipologie di fissaggio dei portacavi

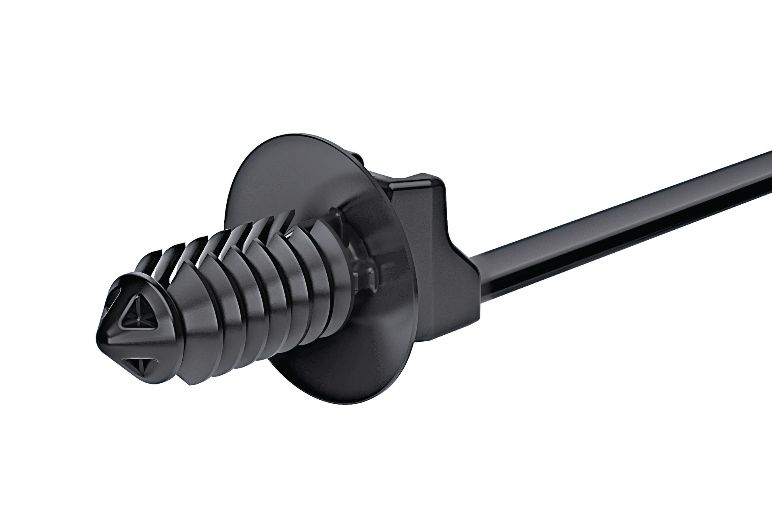

Ancoraggio a pino

Ancoraggio a pino
  • Copre un’ampia gamma di diametri foro e può essere applicato su pannelli con diversi spessori
  • Può essere installato anche in fori ciechi filettati
  • Risparmio di tempo rispetto alle clip portacavo fissate con viti
  • Il disco protegge l’applicazione da sporco e infiltrazioni d'acqua
  • Il fissaggio richiede il minimo sforzo di inserimento
  • Fascetta di ancoraggio utilizzata soprattutto nella costruzione di veicoli, quadri elettrici e nell'industria elettrica
  • Disponibile in varie dimensioni

Scopri le nostre soluzioni con ancoraggio a pino

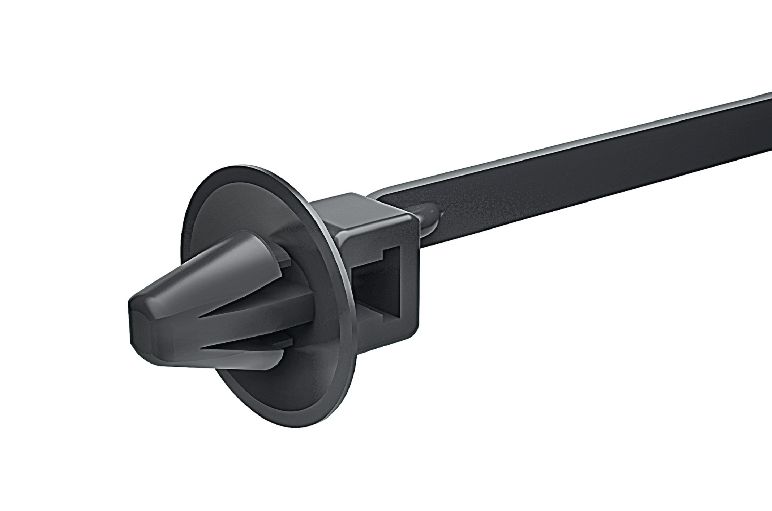

Ancoraggio a freccia

Ancoraggio a freccia
  • Installazione senza attrezzi
  • Elevata forza di estrazione e tenuta, anche in caso di sollecitazioni provenienti da direzioni diverse
  • La presenza del disco consente di proteggere da sporco, acqua e polvere
  • Il design molto sottile la rende particolarmente adatta per l'installazione in spazi ristretti.
  • Disponibile in varie dimensioni

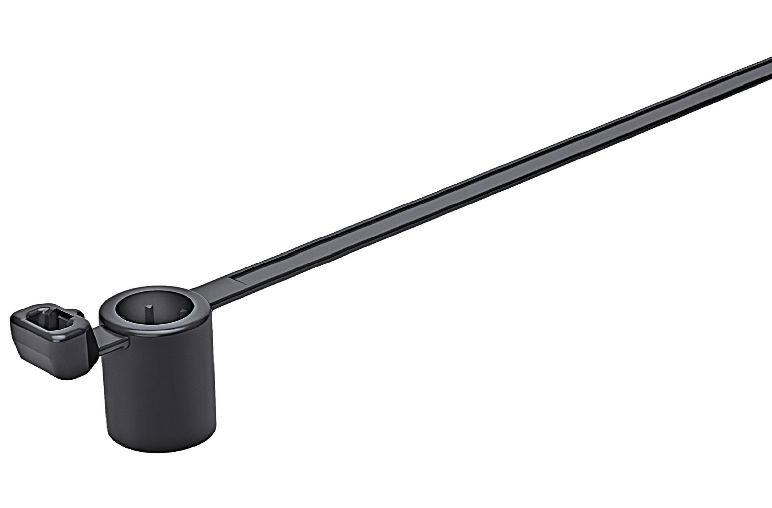

Ancoraggio senza fori: fascetta per perni a saldare o filettati

Ancoraggio senza fori: fascetta per perni a saldare o filettati
  • Ancoraggio senza attrezzi su perni a saldare o filettati
  • Non sono necessari fori
  • Installazione manuale: si inseriscono facilmente sul perno – sistema "soft push"
  • Facile da allentare, basta praticare una torsione a sinistra
  • Principalmente utilizzato nell'industria Automotive
  • Disponibile in varie dimensioni

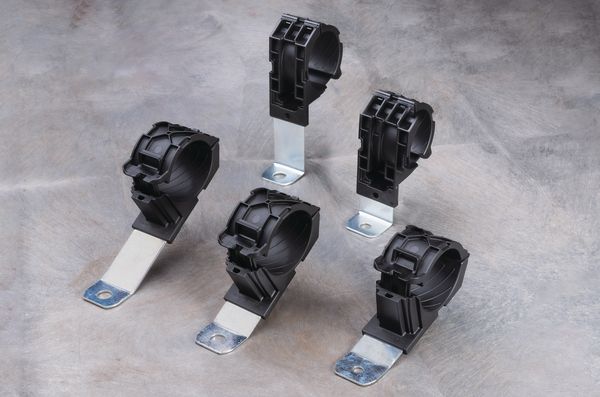

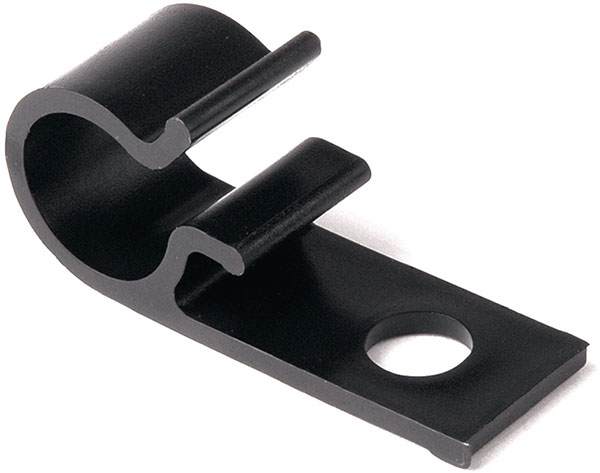

Fissaggio con vite o bullone

Fissaggio con vite o bullone

Oltre agli elementi con fissaggio per inserimento, ancoraggio, o con chiusura a morsetto, HellermannTyton offre anche le classiche clip portacavo da fissare con vite o bullone, come D-Clip.

Vantaggi:

  • Elevato risparmio in termini di tempo e costi di installazione
  • Fissaggio semplice: basta inserire cavi o tubi nella clip portacavo
  • Disponibile in varie dimensioni

Ancoraggio facile con i portacavi “push and click”

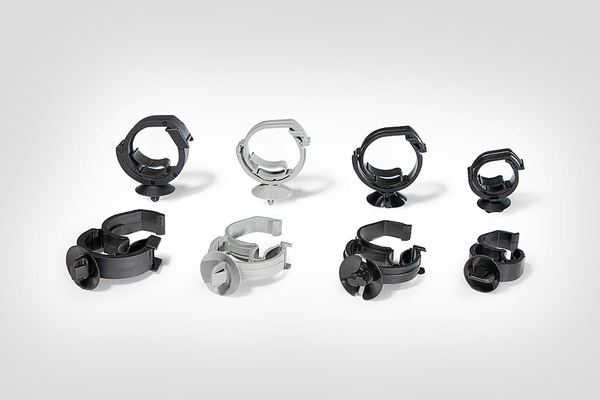

Grazie al sistema push and click, lo stringicavo AHC viene utilizzato in un'ampia gamma di applicazioni.

La domanda di supporti per la gestione ordinata e sicura dei cavi sta diventando sempre più esigente. Con la serie AHC è possibile fissare i cavi in modo sicuro, rapido e semplice, come ad esempio nella costruzione di veicoli, quadri elettrici o nell'ingegneria meccanica.

Vantaggi delle clip portacavo AHC:

  • Pratico sistema “push and click” per un facile ancoraggio
  • Fissaggio sicuro, aderente al cavo
  • Lo stringicavo si adatta alle tolleranze del diametro del cavo
  • Quando il portacavo viene installato in ambienti in movimento il cavo non produce rumore perché è stabile all’interno del supporto
  • Chiusura automatica e facile riapertura in caso di manutenzione
  • Fissaggio a pino o a freccia per fori rotondi e ovali
  • Disponibile in nero o grigio e con o senza parte di ancoraggio

Supporti per il passaggio di più cavi

I portacavi HellermannTyton possono guidare i cavi in direzioni diverse, a seconda delle esigenze.
Si possono accoppiare anche più clip portacavo, consentendo la rotazione a 360°, caratteristica che permette di bilanciare il movimento del cavo all’interno dell'applicazione e ridurre i danni e i costi di manutenzione.
HellermannTyton offre anche un'ampia gamma di soluzioni per la protezione del cablaggio, clicca qui e scopri di più.

Instradamento multiplo dei cavi nelle ​​installazioni solari

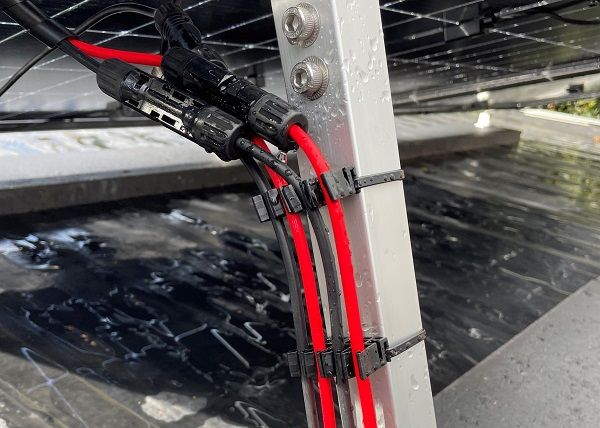

QwicGrip

Il supporto portacavo QwicGrip offre una soluzione di fissaggio conveniente per il settore solare, semplificando l'installazione grazie al suo meccanismo a pressione che consente una posa dei cavi rapida e semplice con una sola mano. Ogni QwicGrip può tenere saldamente due cavi con un diametro compreso tra 5,2 mm e 8 mm e più supporti portacavo possono essere collegati insieme per gestire cavi più grandi in parallelo.

Garantendo una spaziatura uniforme dei cavi, i fermacavi QwicGrip aiutano anche a ridurre al minimo la perdita di potenza dovuta alle interferenze elettromagnetiche. Questi supporti portacavo sono disponibili in poliammide 6.6 (PA66W) resistente alle intemperie e prossimamente in un'alternativa più sostenibile, poliammide 11 (PA11). Derivato da fonti di olio di ricino rinnovabile, il PA11 è una scelta ecologica che offre durata nelle applicazioni esterne, con un'eccezionale resistenza a sostanze chimiche, abrasione e radiazioni UV, anche in condizioni subtropicali.

Per applicazioni in parallelo, è possibile utilizzare fascette con larghezze comprese tra 4,6 mm e 8,6 mm, corrispondenti alle nostre serie da T50 a T120. Per applicazioni perpendicolari è adatta una fascetta con una larghezza di 4,6 mm, corrispondente alla nostra serie T50.

Clip con chiusura automatica combinabili tra loro

I portacavi della serie IAHC vengono utilizzati ovunque sia necessario instradare più cavi in parallelo.
Come per la serie AHC, i cavi vengono fissati velocemente e facilmente grazie al sistema “push and click”.
La serie IAHC è una soluzione pratica: i diversi stringicavo IAHC possono essere collegati e combinati tra loro mediante un piccolo perno, i cavi vengono così legati e contemporaneamente ancorati su un unico punto di fissaggio.

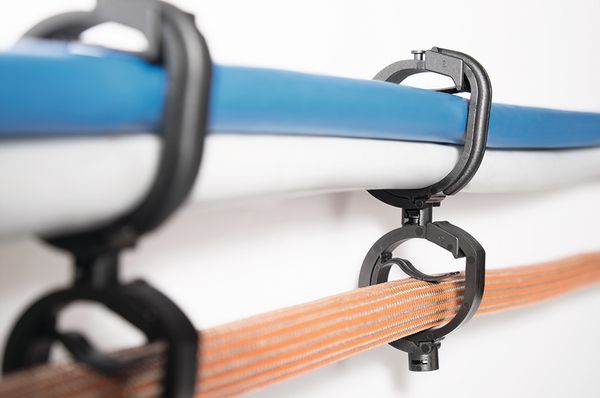

Grazie al portacavo T50SMVCOC19 il cablaggio può muoversi in qualsiasi direzione rispetto al punto di ancoraggio

I portacavi della serie IAHC si distinguono per i seguenti vantaggi:

  • Rapido assemblaggio grazie al sistema “push and click”
  • Pochi punti di ancoraggio per l’instradamento di più cavi in parallelo su lunghe distanze
  • Soluzione versatile
  • Risparmio di lavoro e tempo grazie alla chiusura automatica e alla facile riapertura per la manutenzione
  • Colore: nero
  • Disponibile in vari modelli



Scopri di più in questo video.

Portacavi per assemblaggio in serie

Omega Clip (serie OC)

Il grosso problema dei cablatori è l’aggiunta di cavi a cablaggi già esistenti.
Con la serie OC cavi e tubi possono essere aggiunti facilmente e in totale sicurezza in quanto Omega Clip garantisce stabilità all’applicazione.
Queste clip portacavi sono particolarmente apprezzate in ambito Automotive, ma estremamente versatili anche in altri contesti.

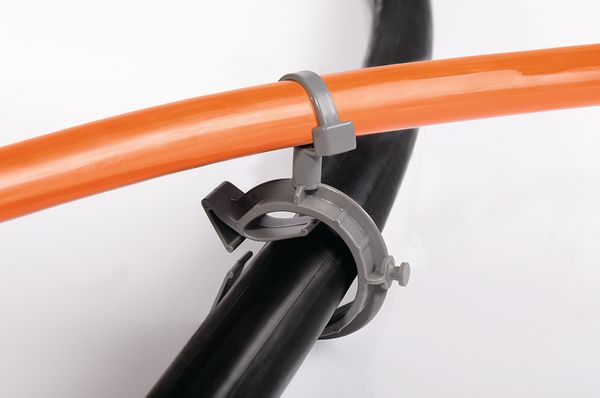

Le clip portacavi della serie Omega Clip permettono grande flessibilità nell'instradamento di cavi e tubazioni

Vantaggi dei portacavi Omega Clip:

  • Isolamento acustico grazie alla speciale linguetta di fissaggio che evita tintinnii o rumori fastidiosi
  • Movimento bilanciato all’interno dell’applicazione grazie alla rotazione di 360°
  • Facile assemblaggio di due cablaggi
  • Ideale per l'installazione in serie di cavi aggiuntivi in cablaggi precedentemente assemblati
  • Disponibile in vari modelli e dimensioni


Lo speciale design di Omega Clip impedisce ai cavi di scivolare fuori dal supporto.

Per Omega Clip 1A e 2 sono disponibili fascette di varie misure.  Si può scegliere tra due anelli con direzioni diverse.
Le fascette per cavi con larghezza fino a 5 mm possono essere utilizzate con la serie CBTO.

  • Grazie allo speciale design l’isolamento acustico è garantito
  • Ampia gamma, per adattarsi ai vari cablaggi
  • Disponibile in diverse dimensioni
  • Fissaggio sicuro del cavo grazie alla geometria del componente
  • Semplice ancoraggio su tubi o cavi
  • Movimento bilanciato grazie alla rotazione di 360°

Supporti per fissare cavi, tubi e guaine in posizione

I portacavi Modular Omega Clips (MOC) e Locked Omega Clips (LOC) possono essere utilizzati ovunque siano già installati tubi o cavi.
Inizialmente sviluppate per l'industria Automotive, le clip MOC e LOC possono essere agganciate tra loro e alcuni modelli consentono la rotazione, ampliando così la loro versatilità in differenti contesti di applicazione.

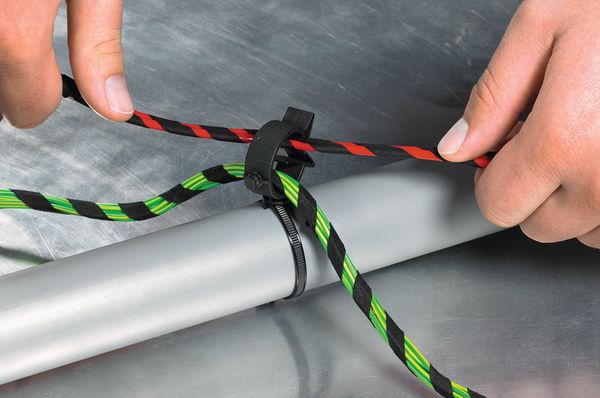

Omega-Clip-Serie

Vantaggi delle serie MOC e LOC:

  • Grazie alla rotazione del portacavo il movimento è bilanciato all’interno dell’applicazione
  • È possibile legare più cavi fino a 45 mm di diametro del fascio
  • È possibile l’installazione in serie anche in cablaggi precedentemente assemblati
  • Le fascette possono essere fissate secondo varie direzioni
  • Disponibili in vari modelli

FAQ (Frequently Asked Questions) - Domande frequenti

Come si fissano i cavi che seguono direzioni diverse?

La maggior parte delle clip portacavi HellermannTyton è dotata di piccoli perni girevoli.
Un esempio è la clip di fissaggio con chiusura automatica IAHC, che consente di unire facilmente due portacavi e farli ruotare di 360°.
In quali settori è utilizzata? Come funziona in dettaglio? Scoprilo in questo video:

Come si può evitare che il cavo provochi rumore?

Il design della linguetta di fissaggio delle nostre Omega Clip e della serie AHC / IAHC assicura stabilità al cavo ed impedisce l’eventuale tintinnio che si può generare all’interno del portacavo nei contesti in movimento (ad esempio durante il ciclo di centrifuga di una lavatrice).

Esistono portacavi applicabili senza forare?

La speciale fascetta per perni a saldare o filettati può essere installata a mano, senza attrezzi.

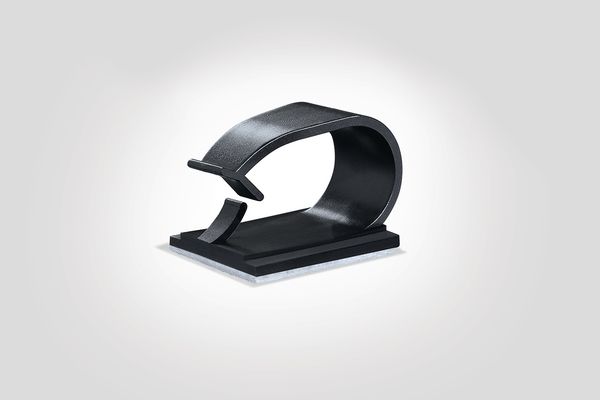

Per tutte quelle applicazioni in cui non potete praticare un foro o fissare un bullone, HellermannTyton offre anche un’ampia gamma di clip di fissaggio per bordi e basette adesive.
