Guaine termorestringenti e preformati termorestringenti per le tue applicazioni

Capire quale guaina termorestringente utilizzare

Una gamma completa di guaine termorestringenti

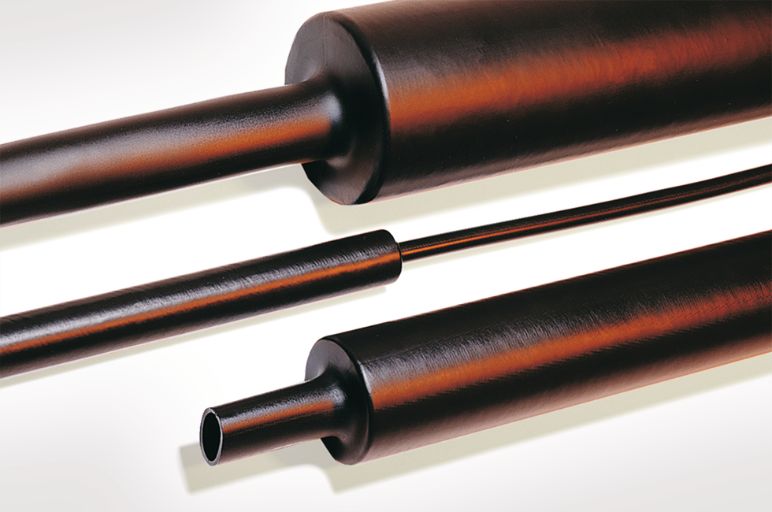

Guaine termorestringenti HellermannTyton

Dalle guaine termorestringenti colorate, ai tubi termorestringenti con rivestimento adesivo interno, ai preformati termorestringenti, HellermannTyton offre una gamma completa di termorestringenti disponibili in diverse dimensioni, che soddisfano i più elevati standard internazionali.

Un'ampia linea di guaine termorestringenti in diversi colori, dimensioni, spessori e materiali (fluoropolimeri, poliolefina, PTFE e molti altri).
HellermannTyton offre tubi termorestringenti spezzonati o in bobina.
Il portafoglio comprende anche cappucci protettivi e cappucci sigillanti.

Gamma prodotti

Cos'è una guaina termorestringente?

Termorestringimento: è il processo che permette di restringere grazie al calore (ad esempio utilizzando una pistola a gas o elettrica) una guaina di plastica espansa o un preformato alle dimensioni originali.
A questo proposito viene fatta una distinzione tra dimensione recuperata (dimensione originale) e dimensione fornita (dimensione espansa).
La termoretrazione è utilizzata in diversi settori ed applicazioni, ad esempio per isolare e proteggere i cavi da calore, abrasione, sostanze chimiche o acqua.
Guarda il video con i nostri esperti Barry e Mark per vedere come è facile applicare le guaine termoretraibili.




La guaina termorestringente per la tua applicazione

Non sei sicuro che la nostra guaina termorestringente sia corretta per la tua applicazione?
Inserisci le dimensioni nel calcolatore online per guaine termorestringenti di HellermannTyton.
Controllerà le dimensioni della guaina termorestringente: verrà selezionata la misura ideale per la tua applicazione secondo la regola dell'80:20 - la guaina deve restringersi di almeno il 20% e non oltre l'80% rispetto la dimesione fornita.

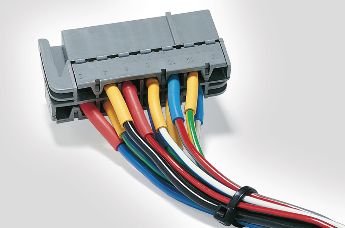

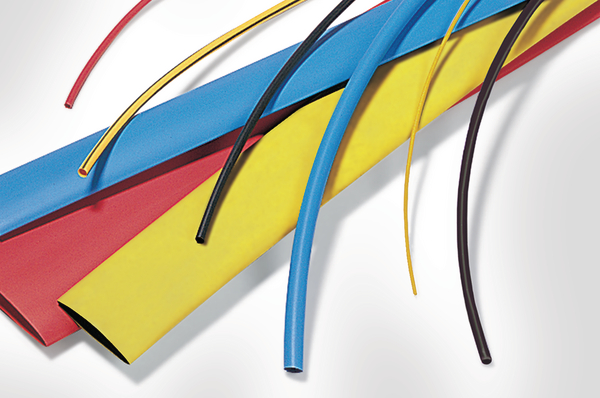

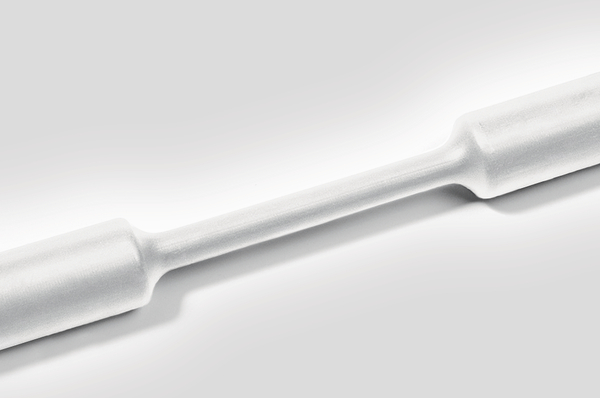

Guaina termorestringente colorata

Diversi colori per l'identificazione visiva

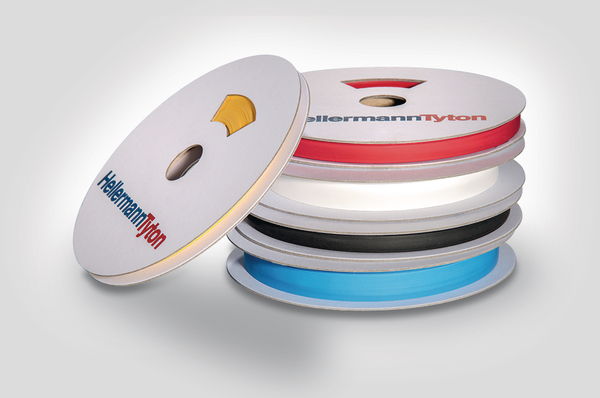

Guaina termorestringente colorata per l'identificazione visiva

Oltre alle guaine termorestringenti nere, HellermannTyton offre un'ampia gamma di guaine termorestringenti colorate, perfette per codificare con i colori i diversi conduttori o cavi.

La richiesta di termorestringente arancione è in costante crescita, risultato dell'aumento dei sistemi ad alta tensione installati nei veicoli.
A volte è importante proteggere e allo stesso tempo identificare, ecco allora la guaina termorestringente trasparente, che consente l’ispezione delle etichette di identificazione applicate sui cavi elettrici.

HellermannTyton offre la seguente gamma colori:

…e molti altri colori. Scopri le guaine termorestringenti HellermannTyton e seleziona il colore per la tua applicazione.



Pratiche scatole dispenser

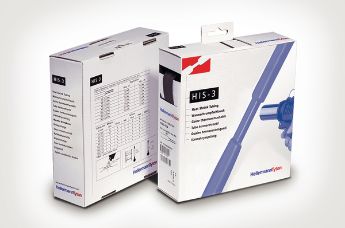

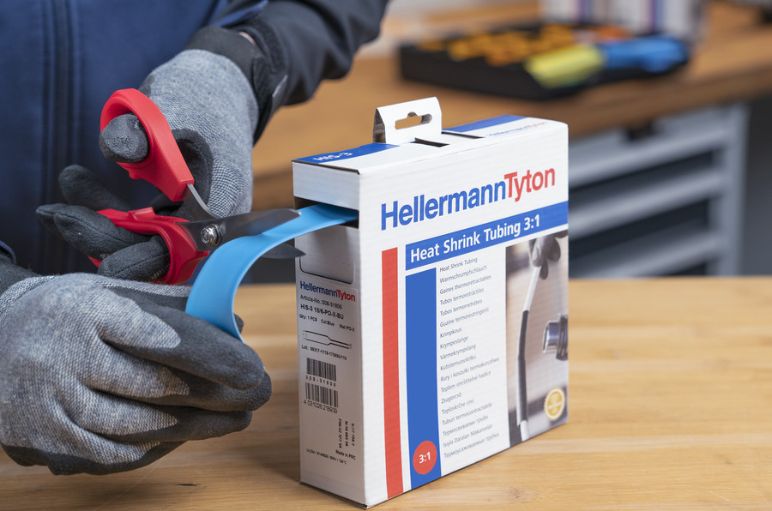

HIS: guaina termorestringente HellermannTyton in scatole dispenser

Le guaine termorestringenti HIS sono disponibili in varie dimensioni, colori e rapporti di restringimento. Le nostre pratiche scatole dispenser semplificano l'isolamento di spine e cavi: basta tagliare la lunghezza necessaria.

  • La guaina termorestringente 2:1 consente un restringimento facile e veloce.
  • La guaina termorestringente 3:1 riduce le varianti necessarie e si adatta più facilmente, ad es. su connettori ingombranti.
  • 3:1 + Adesivo, colla interna, fornisce un'ulteriore tenuta contro l'umidità e una presa ancora più salda all'applicazione.

È disponibile anche l'espositore da banco HIS Service Station: offre spazio per un totale di 5 scatole HIS.

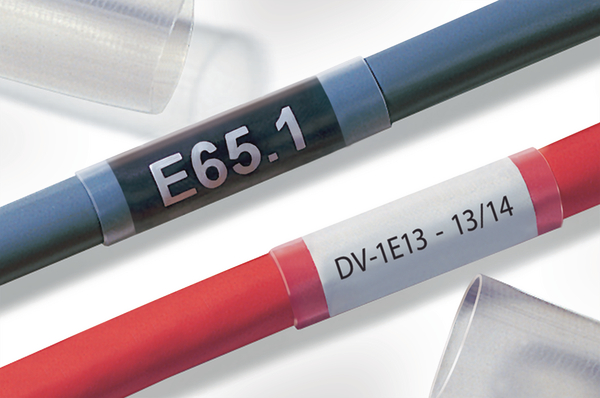

Perché una guaina termorestringente trasparente?

Molti cavi sono codificati con i colori o hanno informazioni stampate o attaccate su di essi.
È una situazione ricorrente negli edifici pubblici, come aeroporti e ospedali, ma anche in tunnel e mezzi di trasporto, come veicoli ferroviari, navi e aerei.
I termorestringenti trasparenti vengono utilizzati spesso per isolare le guaine dei cavi e consentire l’ispezione visiva delle parti ricoperte.
In commercio questa prassi viene definita “oversleeve”, ossia una guaina protettiva che ricopre un’altra guaina.

Scopri di più sulla guaina termorestringente trasparente. Guarda il video dei nostri esperti Barry e Mark!

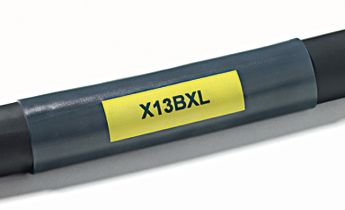

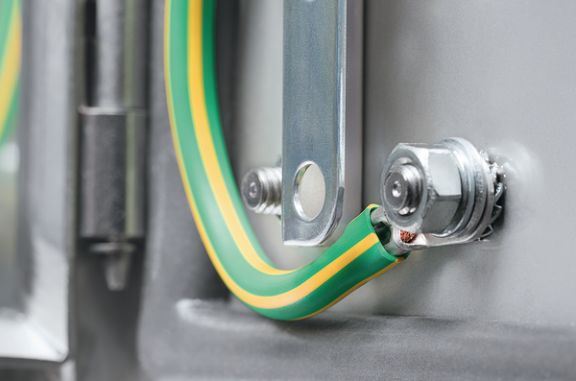

Guaina termorestringente stampabile

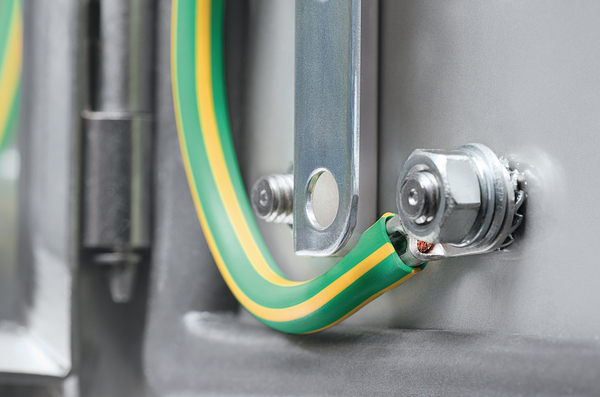

Guaina termorestringente stampabile, a parete sottile, in diversi colori e dimensioni

La guaina stampabile a parete sottile TF21 viene utilizzata per contrassegnare fase, neutro e terra.
TF21 si restringe a basse temperature ed è disponibile in vari colori e dimensioni. È anche ritardante di fiamma e omologata UL224 VW1.
Grazie a queste caratteristiche, TF21 soddisfa un’ampia gamma di applicazioni.

TR27 è un’altra guaina flessibile, in poliolefina, a parete sottile e ritardante di fiamma.

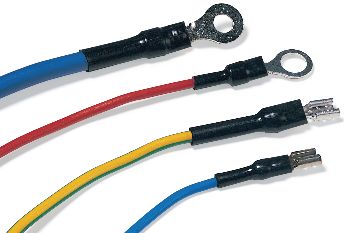

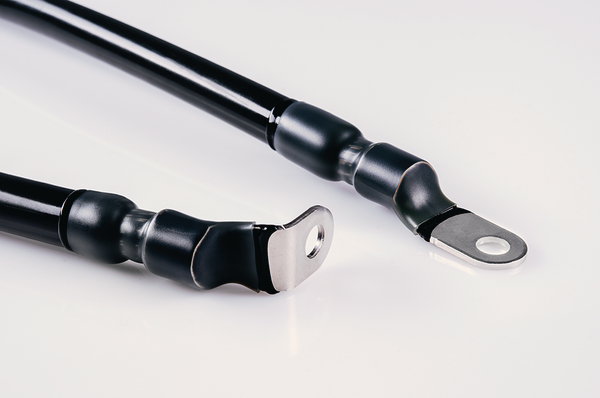

Guaina termorestringente con adesivo interno

Eccellente isolamento ambientale e durata nel tempo

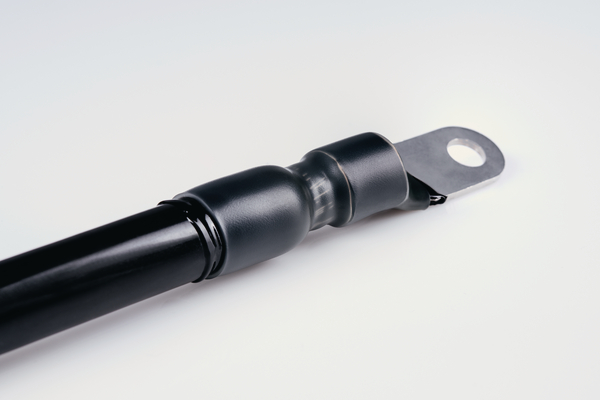

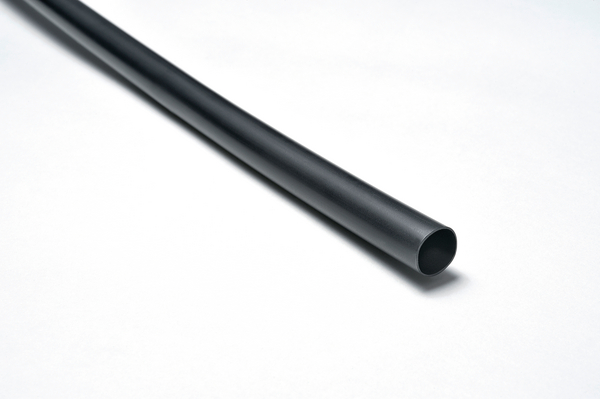

Guaina termorestringente semirigida in poliolefina, priva di alogeni, con adesivo interno

Il tubo termoretraibile con adesivo, ha uno strato interno di colla flessibile, che gli permette di sigillarsi sulla guaina del cavo, impedendo eventuali infiltrazioni d'acqua. Inoltre, l’adesivo interno aumenta la tenuta meccanica dell’applicazione elettrica.

Le guaine termorestringenti a parete media, con adesivo interno, sono perfette per le connessioni interrate o sommerse.
HellermannTyton offre un'ampia gamma di termorestringenti con adesivo interno, con diverse caratteristiche e rapporti di restringimento.

Cos'è una guaina termorestringente con adesivo interno?

Le guaine termorestringenti con adesivo interno sono note anche come guaine a doppia parete: questi termorestringenti combinano una guaina esterna reticolata (poliolefina) e uno strato interno adesivo. Quando riscaldato, l’adesivo interno si scioglie e scorre lungo il tubo. Questo processo crea uno strato di adesivo che garantisce perfetta aderenza al filo, cavo o connettore.
La guaina termorestringente con adesivo interno è ideale nella produzione di guarnizioni resistenti agli agenti atmosferici. Garantisce, infatti, eccellente resistenza meccanica e protezione da corrosione.

Guarda il video di Barry e Mark, i nostri esperti testano le guaine termorestringenti a doppia parete.

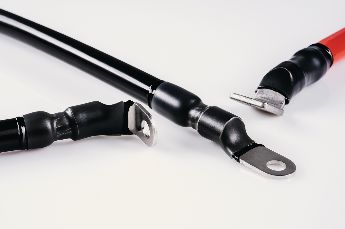

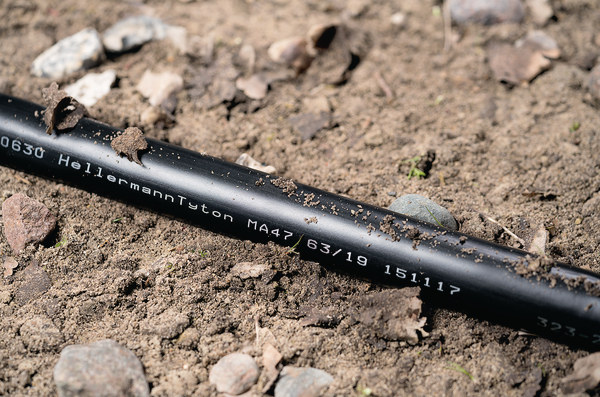

Guaina termorestringente MA47

Guaina termorestringente a parete media con adesivo interno per connessioni interrate o sommerse

La guaina termorestringente MA47, con adesivo interno a parete media e rapporto di restringimento 4:1, offre ottimo isolamento e protezione dall'umidità, ideale in giunzioni e terminazioni di cavi a bassa tensione.

MA47, a base poliolefinica, protegge dall'umidità e da altri impatti ambientali: ideale in connessioni interrate o sommerse.

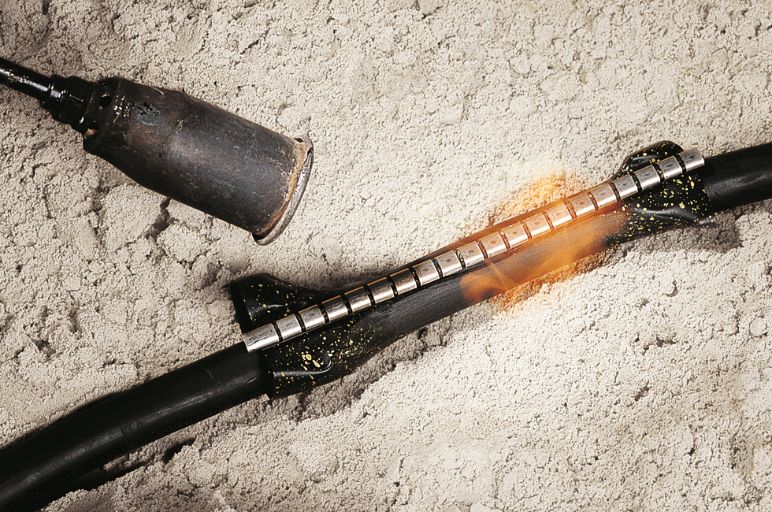

RMS: guaina per riparazione cavi

RMS di HellermannTyton: guaina termorestringente pre-tagliata per la riparazione rapida e sicura del cavo sul posto

RMS è una guaina con cerniera utilizzata per la riparazione e la giunzione dei cavi.
Il manicotto con adesivo interno viene avvolto attorno al cavo, sigillando rapidamente e in modo permanente dall’acqua.
È ideale per riparare cavi interrati sul posto, dove è difficile o impossibile applicare termorestringenti standard.

Basta avvolgere la guaina di riparazione pretagliata attorno al cavo danneggiato e fissarla in posizione facendo scorrere la cerniera lungo la guida del manicotto. Una volta fissato il tutto, applicare calore con un riscaldatore a gas, la guaina si restringe e l’adesivo interno si scioglie, garantendo tenuta stagna.

RMS offre un ulteriore aiuto visivo durante l’installazione: le macchie di vernice termocromatica sulla parte esterna scompaiono quando il manicotto è sufficientemente riscaldato e il sigillo ultimato.
Qui puoi trovare una panoramica sulle guaine HellermannTyton con adesivo interno.

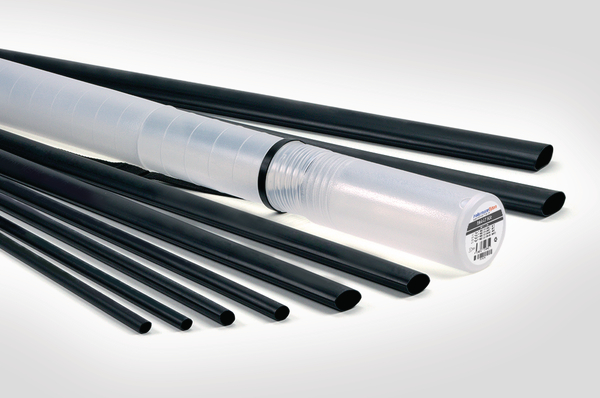

Le dimensioni della guaina termorestringente

Come si sceglie la dimensione del termorestringente?

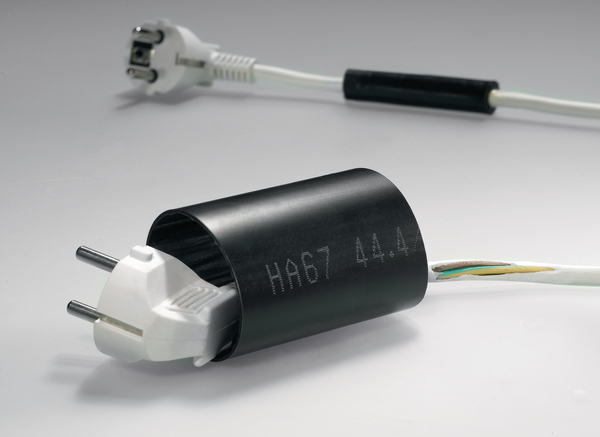

Guaina termorestringente (6:1) in combinazione con una spina di alimentazione

Le guaine termorestringenti possono avere diversi rapporti di restringimento, fattore che indica la dimensione massima che può raggiungere una guaina durante il restringimento.
Se, ad esempio, la dimensione della guaina termorestringente si riduce del 50%, il rapporto di restringimento sarà di 2:1.

Applicazioni speciali, come l'installazione di connettori, richiedono una guaina con un elevato rapporto di restringimento. Inoltre, non si deve sottovalutare lo spessore della parete, che gioca un ruolo importante nella ricerca del prodotto giusto. Più spesso è il cavo, maggiore saranno il carico meccanico e lo spessore della parete della guaina termorestringente.

HellermannTyton mette gratuitamente a disposizione il “calcolatore delle dimensioni” e il “calcolatore dello spessore di parete”, per aiutarti a trovare il corretto termorestringente per la tua applicazione.

Calcolatore delle dimensioni della guaina termorestringente

Calcolatore delle dimensioni della guaina termorestringente

Non sei sicuro che il nostro termorestringente sia adatto alla tua applicazione?
Scrivi le dimensioni nel calcolatore HellermannTyton, controllerà le dimensioni per te.
Consigliamo di seguire sempre la regola dell’80:20, ossia restringere la guaina almeno del 20% e non oltre l'80% rispetto la dimensione fornita.

Calcolatore dello spessore di parete

Calcolatore dello spessore di parete di una guaina termorestringente

Quando il tubo si restringe, il diametro e lo spessore della parete cambiano.
Il calcolatore dello spessore di parete di HellermannTyton fornisce un'indicazione dello spessore della parete, secondo un dato diametro.

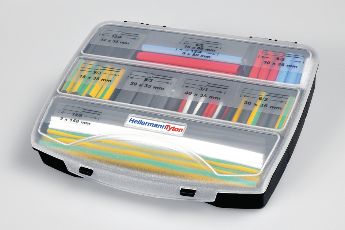

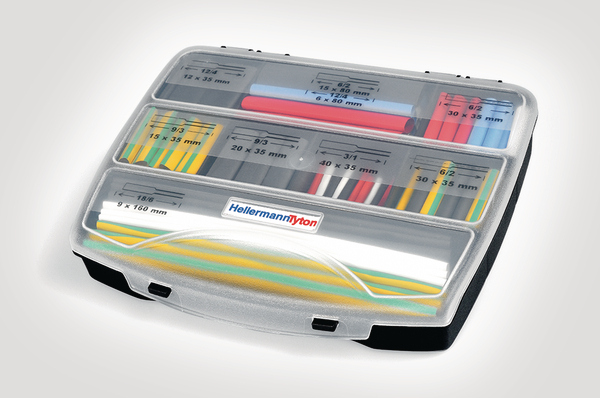

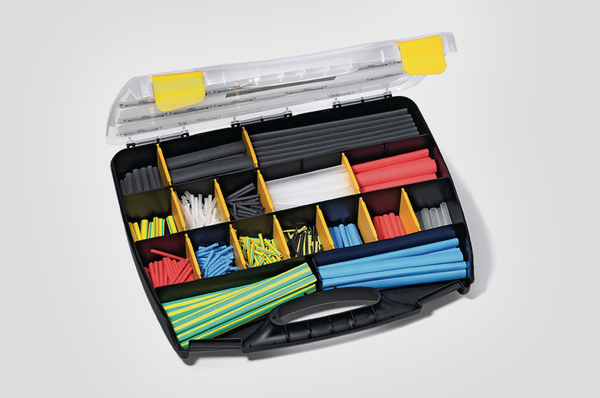

ShrinKit 321: guaine termorestringenti in pratiche valigette

ShrinKit 321: guaine termorestringenti in pratiche valigette

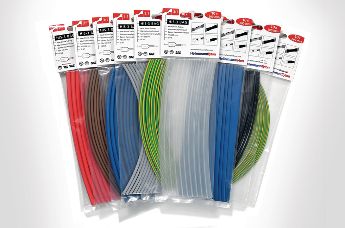

HellermannTyton offre guaine termorestringenti pretagliate, a parete singola, in pratici kit.
ShrinKit 321 è una famiglia di cinque valigette, contenenti guaine termorestringenti in poliolefina, con rapporto di restringimento 3:1; ideali per diverse applicazioni.
Scegliere il termorestringente è facile: il contenuto, la dimensione e la lunghezza sono indicati sul coperchio della valigetta.

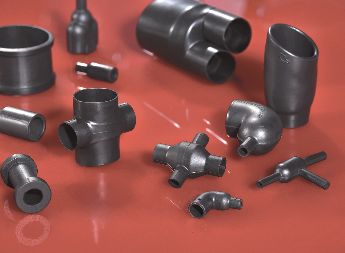

Preformati termorestringenti

Preformati ad elevata rigidità dielettrica, tenuta meccanica e ottima resistenza

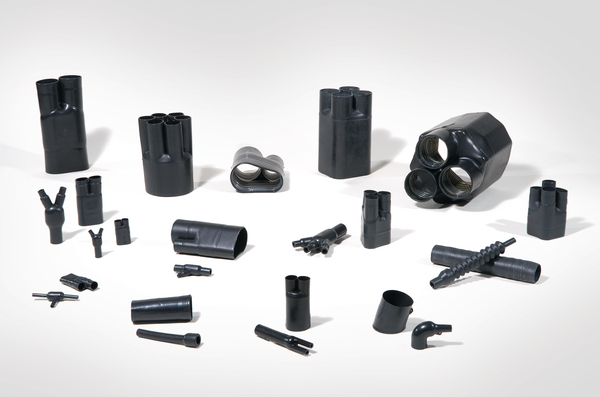

La famiglia di preformati termorestringenti HellermannTyton

Dalla forma a bottiglia, alla forma a coda lunga, alla forma a 1 via, a 6 vie o ad angolo retto o a T, etc., HellermannTyton offre un'enorme varietà di preformati termorestringenti in diverse dimensioni e materiali, che trovano applicazione in vari settori, come l'industria della difesa.

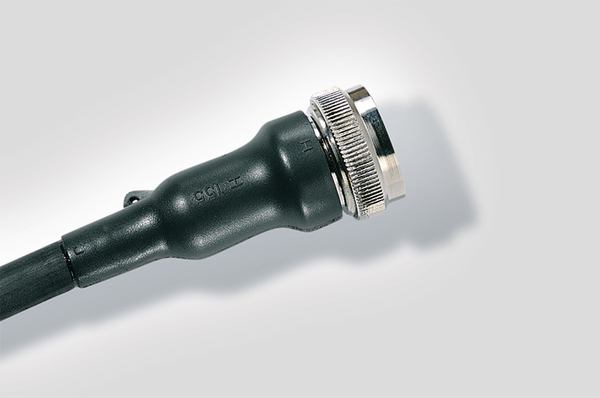

Preformati termorestringenti dritti con labbro

Preformati termorestringenti dritti con labbro per adattatori scanalati circolari

La serie Helashrink 150 è progettata per connessioni con adattatore circolare scanalato.
L'aggiunta di un labbro interno garantisce maggiore resistenza alla trazione.
Inoltre, offre eccezionale protezione contro gli agenti atmosferici.
La forma a bottiglia è una soluzione particolarmente utilizzata nell'industria aerospaziale.
Scopri i preformati termorestringenti HellermannTyton a forma di bottiglia, clicca qui.

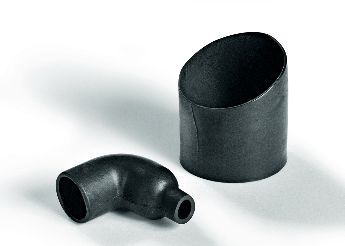

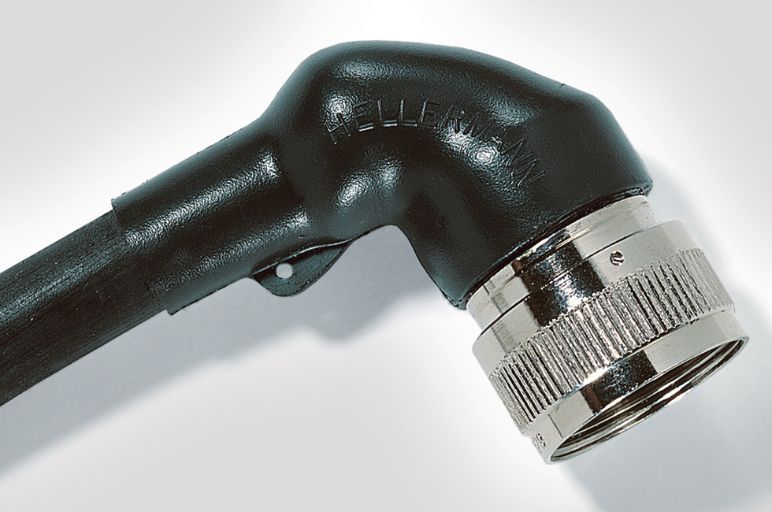

Preformati termorestringenti ad angolo retto con labbro

Preformati termorestringenti ad angolo retto con labbro per adattatori scanalati circolari

La serie Helashrink 1100 ad angolo retto viene utilizzata con adattatore circolare scanalato.
È un ottimo sigillo ambientale che riduce gli stress interni.
Oltre alle forme ad angolo retto, HellermannTyton offre molti altri preformati utilizzati in varie applicazioni: ad es. preformati con angoli di 45°, preformati a Y, preformati VG style, preformati a T e molti altri.
Scopri i preformati termorestringenti HellermannTyton ad angolo retto, clicca qui.

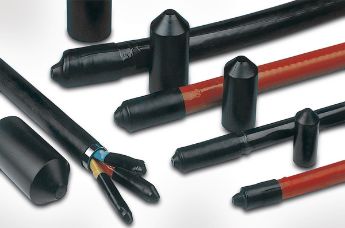

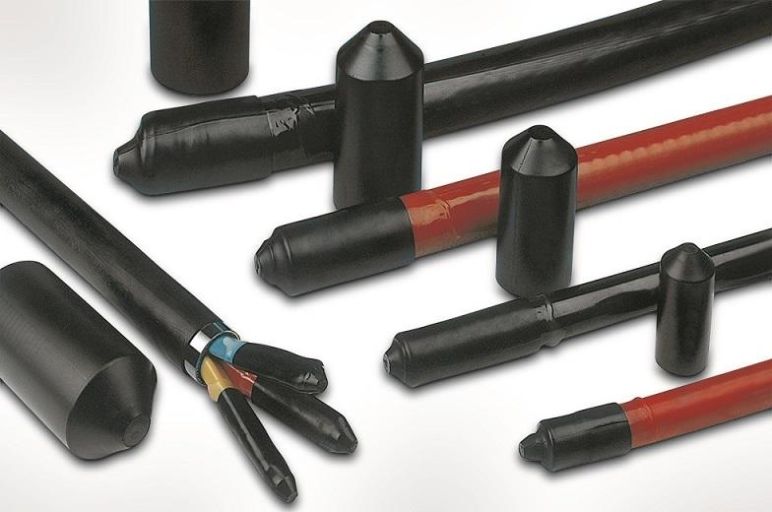

Cappucci protettivi

Cappucci termorestringenti protettivi con adesivo interno per sigillare le estremità dei cavi

La serie Helashrink 1600 viene utilizzata per sigillare le estremità dei cavi durante lo stoccaggio o il trasporto. L'adesivo interno fornisce un'eccellente tenuta ambientale.
In alternativa, i cappucci protettivi HEK possono essere forniti con valvola di sfogo per le applicazioni con cavi pressurizzati.

Preformati termorestringenti corrugati

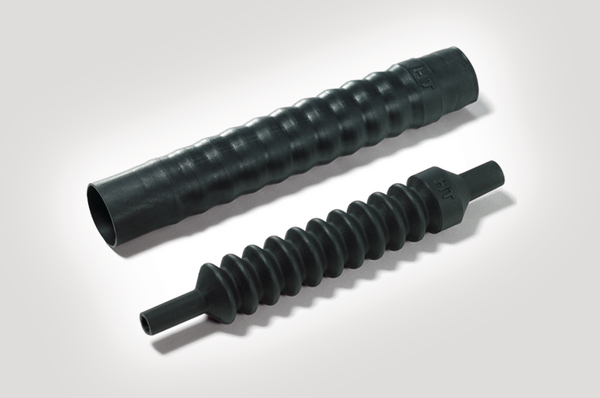

Preformati termorestringenti corrugati

La serie Helashrink 313C viene utilizzata con adattatori circolari scanalati.
Il particolare design consente di ridurre la tensione meccanica e l’adesivo interno garantisce ottima tenuta ambientale.
Inoltre, la forma corrugata offre flessibilità per i diversi angoli di uscita del cavo.
La serie Helashrink 313C viene utilizzata nelle apparecchiature, nello specifico in campo militare.
Scopri i preformati termorestringenti corrugati HellermannTyton a basso profilo, clicca qui.

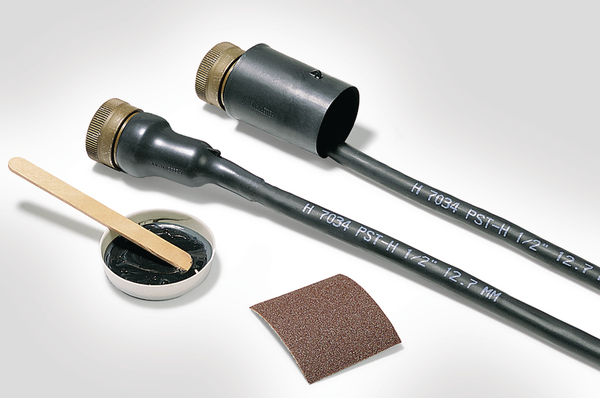

Lo sapevate? HellermannTyton offre anche un adesivo bicomponente ad alte prestazioni.
Ha un'ottima forza adesiva e resiste alla maggior parte delle sostanze chimiche e combustibili.
L'adesivo, particolarmente apprezzato nell’installazione di guaine e preformati termorestringenti, è disponibile in cartuccia singola (V9500) o come set completo (contenente sacchetti o cartuccia di adesivo bicomponente, coppette di miscelazione, spatole in legno, carta abrasiva). Inoltre, è disponibile una speciale pistola di dosaggio, utile per applicare il prodotto.
Guarda il video di Barry e Mark!

Per ulteriori informazioni, potete consultare la nostra guida prodotti sui “Preformati termorestringenti” (PDF) e selezionare il prodotto giusto per la vostra applicazione.

HellermannTyton offre due riscaldatori ad aria calda

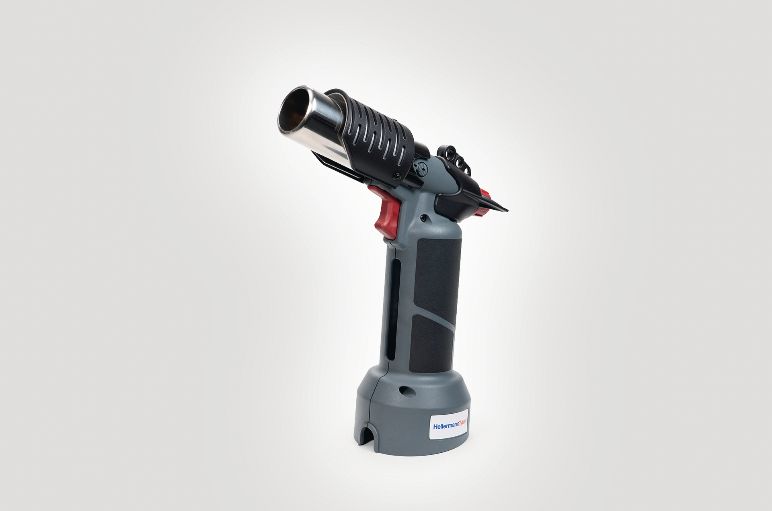

Riscaldatore a gas senza fili

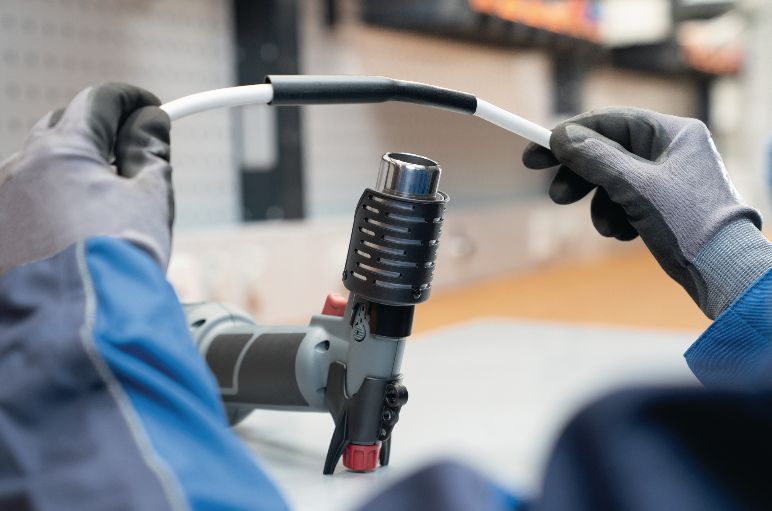

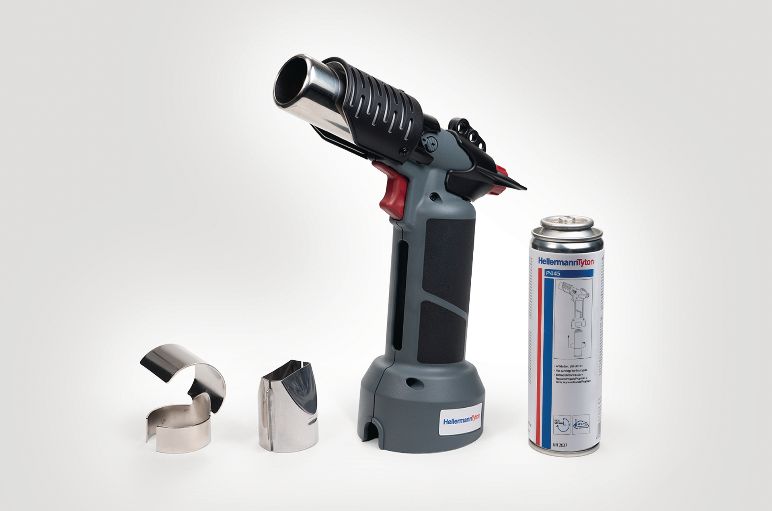

Riscaldatore a gas CHG900

Per una lavorazione ottimale dei termorestringenti, HellermannTyton offre il Riscaldatore a gas CHG900. L'attrezzo senza fili permette il funzionamento in autonomia senza alimentazione elettrica e può essere utilizzato ovunque, ad es. all'aperto o in luoghi lontani.

Fra le molte applicazioni, le più diffuse sono la manutenzione e la riparazione:

  • nelle installazioni elettriche
  • nell’industria ferroviaria
  • nei parchi eolici offshore

Il riscaldatore ad aria calda CHG900 consente di lavorare facilmente a 360° da tutte le angolazioni - perfino in operazioni sopraelevate. L'attrezzo senza fili convince anche in termini di facilità d'utilizzo. Se si verificano malfunzionamenti con l'accensione piezo-elettrica o l'ugello del gas, la manutenzione può essere eseguita in modo pratico, indipendente e completamente senza attrezzo.

Riscaldatore a gas CHG900

I vantaggi:

  • Calore istantaneo: nessun tempo di riscaldamento
  • Autonomia di 90 minuti per cartuccia: 3-4 volte più duratura rispetto agli attrezzi alimentati a batteria ricaricabile
  • Rispettoso dell’ambiente: le cartucce di gas in acciaio inox, una volta completamente svuotate, sono riciclabili
  • Lavoro capovolto: permette anche l’utilizzo a mani libere grazie al supporto integrato

Puoi anche scegliere un utensile elettrico, in alternativa al riscaldatore ad aria calda alimentato a gas.

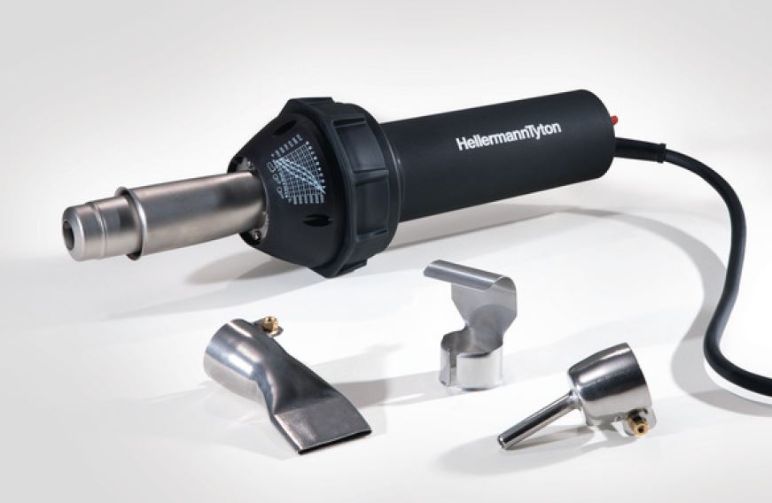

Riscaldatore elettrico

Riscaldatore elettrico ad aria calda per guaina termorestringente H6100 di HellermannTyton

Il riscaldatore elettrico ad aria calda H6100 è progettato per l'applicazione di guaine termorestringenti a parete sottile e media, cappucci protettivi e preformati.
Per il miglior risultato possibile, l'attrezzo manuale è dotato di 3 diversi erogatori per il convoglio dell’aria calda.

  • Potenza di 1600 W.
  • La resistenza in ceramica consente temperature fino a +700 °C
  • Utilizzo sicuro sul banco da lavoro grazie all'anello di gomma antiscivolo
  • Filtro dell’aria integrato, facile da pulire

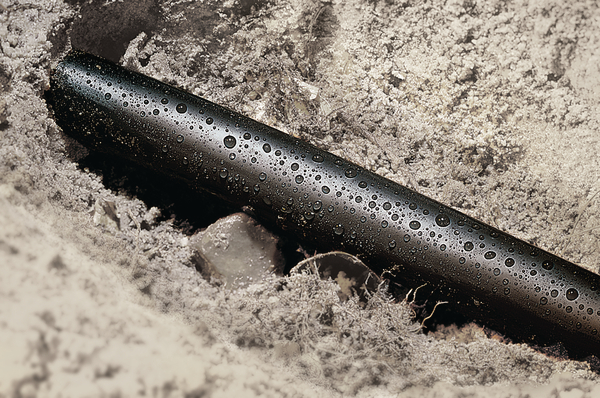

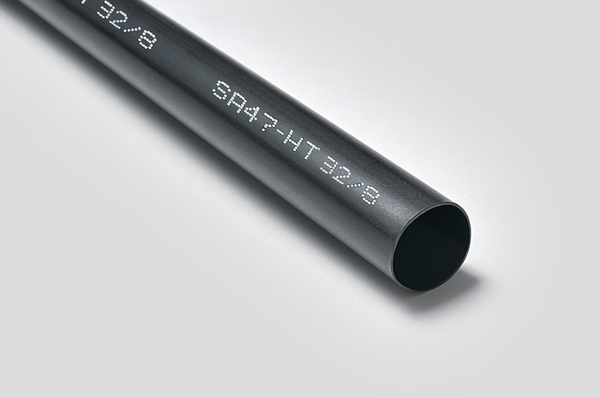

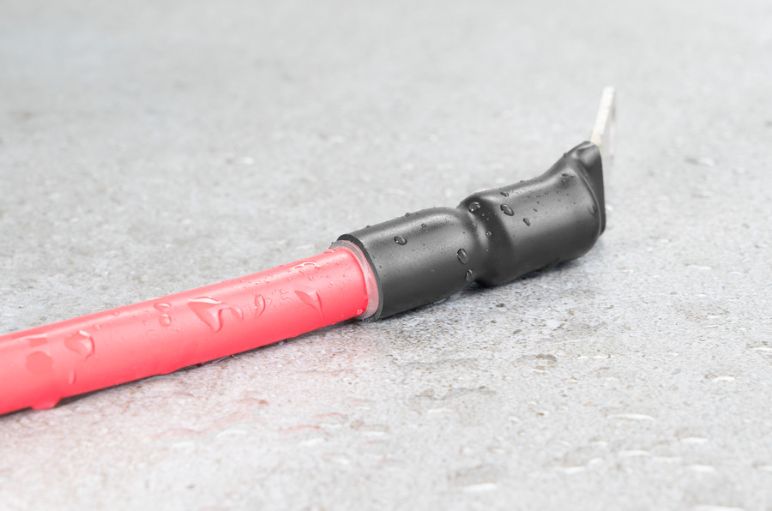

Guaine termorestringenti con una elevata protezione dall'umidità e dalle infiltrazioni

Guaine termorestringenti

L’efficacia della protezione dall'umidità e dalle infiltrazioni di una guaina termorestringente dipende dalla sua corretta applicazione; questo solleva però una serie di domande pratiche:

• Applicazione: con quale affidabilità la guaina termorestringente può essere applicata alla sua controparte?
• Protezione: quanto efficacemente protegge da specifiche minacce esterne?
• Durabilità: quanto bene la guaina applicata resiste a fattori ambientali quali variazioni di temperatura ed esposizione a sostanze chimiche?

L'adesivo svolge un ruolo fondamentale nel garantire un'impermeabilizzazione affidabile, in particolare in applicazioni come l'industria marittima. Un buon adesivo fissa saldamente la guaina al dispositivo, sigillando le superfici irregolari grazie al riempimento delle fessure e può aderire saldamente anche a superfici non perfettamente pulite sopportando forze di compressione, trazione e movimento.

La protezione contro l'ingresso di acqua è indicato nel grado di protezione (IP) internazionale, che indica il livello di protezione contro particelle solide e liquidi. La prima cifra di un codice IP (da 0 a 6) rappresenta il grado di protezione contro l'ingresso di oggetti solidi, mentre la seconda cifra (da 0 a 9) indica il grado di protezione cotro l'ingresso di liquidi, che va da nessuna protezione alla resistenza contro forti getti d'acqua ad alta pressione. Informazioni dettagliate possono essere trovate in norme come EN 60529.

Un esempio straordinario di guaina termorestringente ad alte prestazioni è la SA47-LA. Questa guaina è dotata di un potente adesivo che aderisce bene a vari materiali, comprese le superfici leggermente sporche. Si restringe uniformemente, garantendo un flusso adesivo efficace per una sigillatura ottimale. Ciò previene la corrosione, anche sui giunti rame-alluminio. Inoltre, mantiene la sua presa in condizioni difficili come variazioni di temperatura ed esposizione chimica. La sua trasparenza consente l'ispezione visiva per confermare la corretta applicazione dell'adesivo. SA47-LA è ideale per settori come quello automobilistico e della tecnologia di raffreddamento che richiedono una protezione impermeabile, durevole e robusta contro gli agenti ambientali.




FAQ (Frequently Asked Questions) - Domande frequenti

Quali sono i migliori consigli per l'applicazione delle guaine termorestringenti?

1° consiglio: quando si restringe la guaina è consigliabile iniziare il processo di restringimento nella parte centrale della guaina e poi procedere gradualmente verso un'estremità e poi di nuovo dal centro verso l'estremità opposta. Questo aiuta ad evitare di intrappolare l'aria sotto la guaina.

2° consiglio: i tubi si restringono anche longitudinalmente, cioè in lunghezza. È necessario tenere conto di questo restringimento quando si taglia il tubo in spezzoni.

3° consiglio: è possibile ridurre al minimo il ritiro longitudinale restringendo prima le estremità e poi la sezione centrale. Ricorda però che l'aria può rimanere intrappolata sotto la guaina (vedi “2° consiglio”) il che compromette il corretto restringimento della sezione centrale. In alternativa, puoi restringere il tubo iniziando dall'estremità più critica e poi restringendolo lentamente verso l'altra estremità.

4° consiglio: se l'oggetto da coprire è metallico o è un conduttore di calore, presta maggiore attenzione, assicurati che l'oggetto sia preriscaldato per evitare "punti freddi". Questo garantisce perfetta aderenza della guaina.

5° consiglio: quando si taglia la guaina termorestringente alla lunghezza desiderata, in particolare le guaine che devono essere avvolte, assicurarsi che le estremità siano tagliate in modo preciso. I bordi irregolari possono causare la rottura della guaina termorestringente durante il restringimento.

6° consiglio: quando si sceglie la dimensione della guaina è importante considerare la regola dell’80:20. Ciò significa che la dimensione del tubo deve consentire un restringimento minimo del 20% e massimo dell'80%. Sul nostro catalogo (pagg. 188 e 189) sono disponibili alcuni esempi sulla scelta corretta della guaina termorestringente.

7° consiglio: durante il restringimento dovresti sempre assicurarti che il luogo di lavoro sia opportunamente ventilato e indossare i dispositivi di protezione individuale, come guanti e occhiali di sicurezza.

Quali parametri bisogna considerare per scegliere la corretta guaina termorestringente?

Spessore della parete:
Lo spessore della parete deve essere indicato in mm (a restringimento completo).
La parola "nominale" indica le dimensioni senza tolleranze. I termorestringenti possono avere parete con spessore sottile, medio o spesso.
Le guaine termorestringenti sono disponibili anche con adesivo interno, queste sono chiamate anche tubi o guaine a doppia parete.

Diametro:
Per i tubi a parete sottile, con un rapporto di restringimento 2:1 (tubi standard), il diametro è solitamente espresso in pollici.
25,4 mm equivalgono a 1 pollice.

Rapporto di restringimento:
A seconda della mescola utilizzata e dello spessore della parete, il tubo termorestringente può essere estruso in misura diversa.
Il rapporto di restringimento indica anche la velocità con cui il prodotto si restringe (cioè il diametro fornito in relazione al diametro finale), varia da 2:1 a 6:1.
Maggiore è il rapporto, maggiore è il diametro dell'oggetto che il tubo può ricoprire. Perciò, la corretta valutazione del rapporto di restringimento può consentire di ridurre i quantitativi di termorestringenti a stock.

Restringimento longitudinale:
La guaina termorestringente non si restringe solo nel diametro, ma anche in lunghezza.
La variazione longitudinale (dopo il restringimento) viene indicata in percentuale.

Temperatura minima di restringimento:
Non tutti i tubi si restringono alla stessa temperatura. Dipende dal tipo di mescola con cui sono realizzati e dallo spessore della parete.

Temperatura di esercizio:
La temperatura di esercizio varia in base al tipo di guaina. Dipende dalla mescola con cui è realizzata la guaina.
Quando si sceglie la misura, si consiglia di seguire la regola dell’80:20 (vedi sopra).

La guaina termorestringente viene utilizzata durante la realizzazione dei cablaggi ed è un processo che include in sé: isolamento, identificazione ed oltre ad essere un rivestimento estetico offre in primis protezione meccanica da abrasione dei cavi.

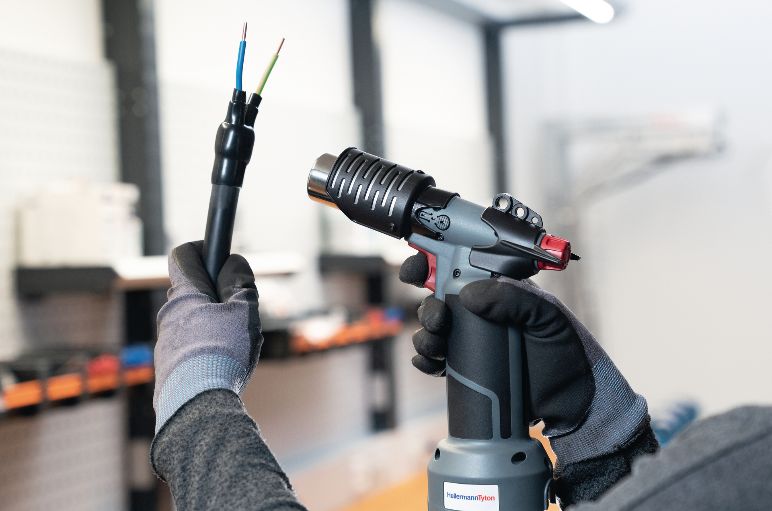

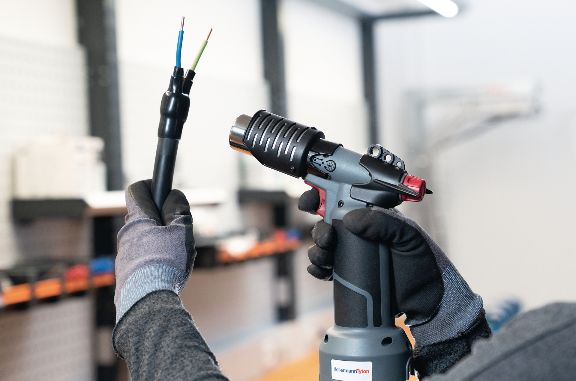

Quali riscaldatori ad aria calda offre HellermannTyton?

Quali riscaldatori ad aria calda offre HellermannTyton

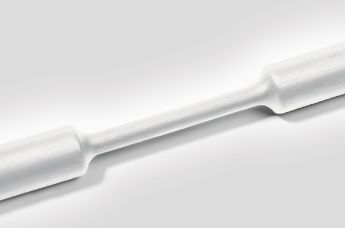

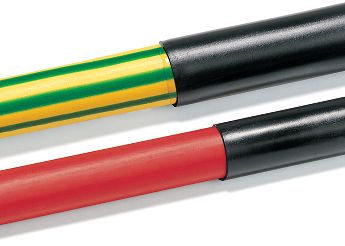

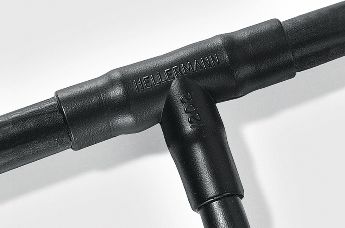

I riscaldatori ad aria calda sono utilizzabili per applicare un'ampia varietà di tubi e marcacavi termorestringenti, preformati in linea e di transizione, cappucci terminali e manicotti per la riparazione dei cavi.

In HellermannTyton puoi scegliere i seguenti articoli:

CHG900: riscaldatore ad aria calda, alimentato da speciale cartuccia di gas
H6100: attrezzo elettrico ad aria calda

Per maggiori dettagli clicca qui.
