Preformati a T angolata, VG style : 1303-1-G

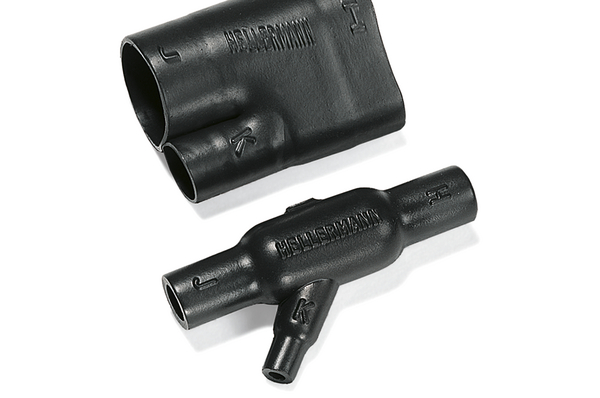

Preformato a Y 1303-1-GCodice articolo: 413-03180
Caratteristiche
- Preformati termorestringenti con forma a Y (45°)
- Riduzione delle tensioni meccaniche interne nei cablaggi
Certificazioni e omologazioni
Applicazione
Preformati termorestringenti per applicazioni in cablaggi elettrici ed elettronici.
Altri prodotti dello stesso gruppo
Preformati a T angolata, VG style >| Colore | Nero (BK) |
| Cont. conf. | 1Pz. |
| Descrizione Breve | Preformato a Y 1303-1-G |
| GLOBAL PART DESCRIPTION | 1303-1-G-PO-X-BK |
| Prodotto: Categoria | Preformati a T angolata, VG style |
| Prodotto: Famiglia | Helashrink serie 1300, angoli di 30° e 45° |
| Quantità per | pz |
| Rapporto di restringimento | fino a 3:1 |
| Utensile | H6100, E4500 |
| Variante | Per cavi a doppio nucleo |
|
|
|
| Angolo | 45° |
| Flessibilità | semi rigido |

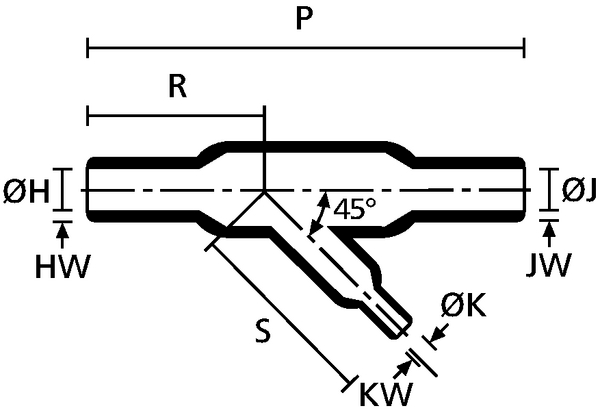

| HW ± 30% b | 2.5mm |
| JW ± 30% | 2.5mm |
| KW ± 20% | 1.5mm |
| P ±10% | 145.0mm |
| R nom. | 70.0mm |
| R ± 10% | 70.0mm |
| S nom. | 54.0mm |
| S ± 10% | 54.0mm |

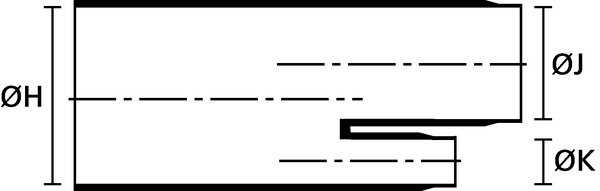

| ∅ H max b | 14.0mm |
| ∅H min a | 27.0mm |
| ∅J max. b | 14.0mm |
| ∅J min. a | 27.0mm |
| ∅K max. b | 7.5mm |
| ∅K min. a | 13.0mm |
| Certificazioni |
|
| Certificazioni | VG 95343-8:2016-03 |
| Materiale | Poliolefina reticolata (PO-X) |
| Realizzato per Norma-VG | VG 95343 T08 B 002 A |
| Resistenza al fuoco | ASTM D635 |
| Rigidità dielettrica | 14 kV/mm |
| Temp. di esercizio - °C | da -75 °C a +150 °C |
| Temp. min restringimento - °C | +135 °C |
|
|
|
| Codice EAN | 5022660635434 |
| Peso | 0.03kg |
| PL1_Dim. Altezza | 0.035m |
| PL1_Dim. Larghezza | 0.1m |
| PL1_Dim. Lunghezza | 0.13m |
| PL1_Peso | 0.03kg |
| PL1_Quantità | 1 |
| PL1_Tipologia | confezione |
| PL1_Volume | 0.00046m³ |
| ETIM6 | EC002464 |
