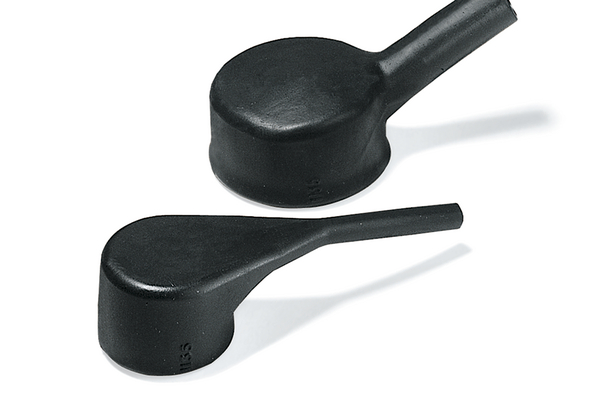

Preformato 90° 1133-1-G
UNS 411-33180 | 1133-1-G-PO-X-BK Dettagli

  • Protezione meccanica e riduzione degli stress tra cavo a connettore
  • Tipicamente utilizzato in cablaggi aerei
  • Si restringe con un angolo di 90 gradi
  • Permette di ridurre le tensioni meccaniche sul connettore
  • Utilizzato dove sia richiesto un elevato fattore di restringimento
Mostra di più

Richiedi ora la tua offerta individuale

Applicazione Preformati termorestringenti per applicazioni in cablaggi elettrici ed elettronici.
Application Tool H6100, E4500, CHG900
Colour Black (BK)
Material Polyolefin, cross-linked (PO-X)
PART DESCRIPTION 1133-1-G-PO-X-BK
Pack Content 1pc.
Package Content packed in pcs.
Product Family Helashrink 1100 Series, with rib, low profile, high ratio
Product Group Right-Angle Shapes, VG style
Shrink Ratio up to 3:1
Type 1133-1-G
Variant For plug
Angle 90
Flexibility semi rigid

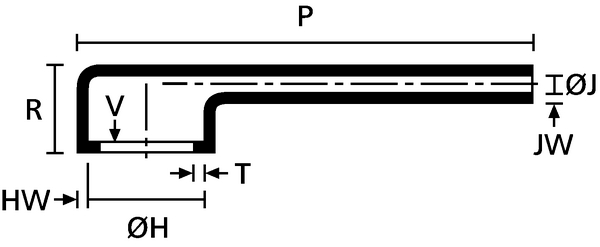

HW ± 20 % 1.5mm

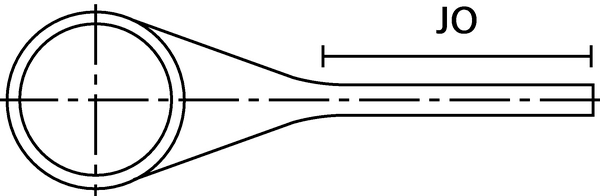

JO ± 10 % 21.8mm
JW ± 20 % 1.1mm
JW ± 30 % 1.1mm
P ± 10 % 45.0mm
R ± 10 % 16.0mm
S nom. 22.0mm
T ± 10 % 1.0mm
T ± 20 % 1.0mm
V max. 3.3mm

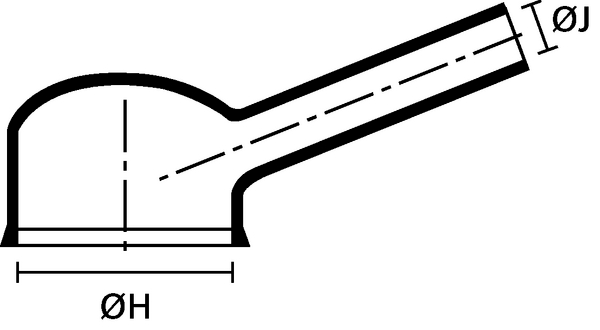

∅H max. b 13.0mm
∅H min. a 19.0mm
∅J max. b 2.0mm
∅J min. a 6.0mm
Designation as per VG-Norm VG 95343 T06 F 011 A
Dielectric Strength 14kV/mm
Dielectric Strength test method ASTM D2671
ELV compliant (Article 4 - 2) YES
Flammability ASTM D635
Hazardous Goods No
Min. Shrink Temperature - °C +135 °C
Nato number 5970-12-305-9877
Operating Temperature -75 °C to +150 °C
ROHS compliant Yes
Shelf Life 5 years
Specifications
Specifications VG 95343-6
Tensile Strength 15MPa
GTIN-13 / EAN 5022660635274
Packaging 1 - Height (m) 0.025m
Packaging 1 - Length (m) 0.13m
Packaging 1 - Qty 1
Packaging 1 - Type bag
Packaging 1 - Volume (m³) 0.00033
Packaging 1 - Weight (kg) 0.010001kg
Packaging 1 - Width (m) 0.1m
UNSPSC Key 39121721
