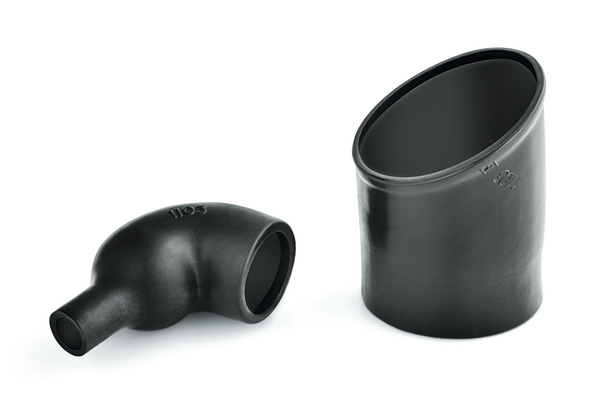

Preformati ad angolo retto, MIL style : 1108-4-G
Preformato 90° 1108-4-GCodice articolo: 411-08480
Caratteristiche
- Combinato con un adattatore scanalato riduce gli stress interni
- Si restringe con un angolo di 90 gradi
Certificazioni e omologazioni
Applicazione
Preformati termorestringenti per applicazioni in cablaggi elettrici ed elettronici.
Altri prodotti dello stesso gruppo
Preformati ad angolo retto, MIL style >| Colore | Nero (BK) |
| Cont. conf. | 1Pz. |
| Descrizione Breve | Preformato 90° 1108-4-G |
| GLOBAL PART DESCRIPTION | 1108-4-G-PO-X-BK |
| Prodotto: Categoria | Preformati ad angolo retto, MIL style |
| Prodotto: Famiglia | Helashrink serie 1100, con labbro |
| Quantità per | pz |
| Utensile | H6100, E4500 |
| Variante | Per spina |
|
|
|
| Angolo | 90° |
| Flessibilità | semi rigido |
| HW ± 20% | 1.0mm |
| JO +/- 10% | 4.1mm |
| JW ± 20% | 1.0mm |
| JW ± 30% | 1.6mm |
| M nom. | 15.2mm |
| P ±10% | 17.3mm |
| R ± 10% | 20.1mm |
| S nom. | 5.1mm |
| S ± 10% | 15.2mm |
| T ± 10% | 1.0mm |
| T ± 20% | 1.0mm |
| V max. | 3.3mm |
| V ± 10% | 3.0mm |
| W +/- 20% | 1.0mm |
| ∅ H max b | 7.9mm |
| ∅H min a | 16.5mm |
| ∅J max. b | 3.8mm |
| ∅J min. a | 16.5mm |
| Carico di rottura | 15MPa |
| Certificazioni |
|
| Materiale | Poliolefina reticolata (PO-X) |
| Resistenza al fuoco | ASTM D635 |
| Rigidità dielettrica | 14 kV/mm |
| Temp. di esercizio - °C | da -75 °C a +150 °C |
| Temp. min restringimento - °C | +135 °C |
|
|
|
| Codice EAN | 5022660410413 |
| Peso | 0.01kg |
| PL1_Dim. Altezza | 0.02m |
| PL1_Dim. Larghezza | 0.1m |
| PL1_Dim. Lunghezza | 0.13m |
| PL1_Peso | 0.01kg |
| PL1_Quantità | 1 |
| PL1_Tipologia | confezione |
| PL1_Volume | 0.00026m³ |
| ETIM6 | EC002464 |
