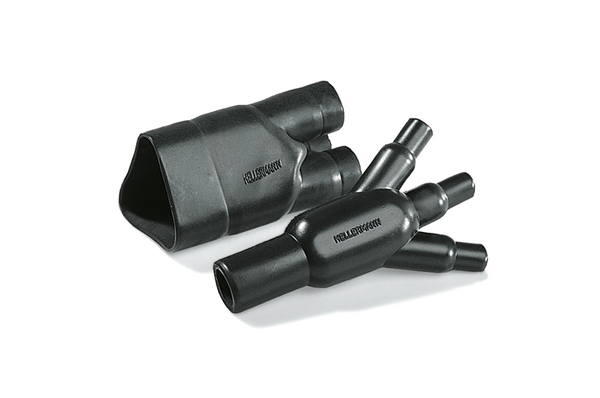

Preformato a 3 vie 310-1-G
UNS 403-10180 | 310-1-G-PO-X-BK Dettagli

  • Riduzione degli stress meccanici interni dei punti di transizione nei cablaggi
  • Tutte le uscite sono identificate per aiutare l'orientamento durante l'installazione

Richiedi ora la tua offerta individuale

Applicazione Preformati termorestringenti per applicazioni in cablaggi elettrici ed elettronici.
Application Tool H6100, E4500, CHG900
Colour Black (BK)
Material Polyolefin, cross-linked (PO-X)
PART DESCRIPTION 310-1-G-PO-X-BK
Pack Content 1pc.
Package Content packed in pcs.
Product Family Helashrink 300 Series
Product Group 3-Way Outlet Shapes, VG style
Type 310-1-G
Variant For 3-core cables
Flexibility semi rigid

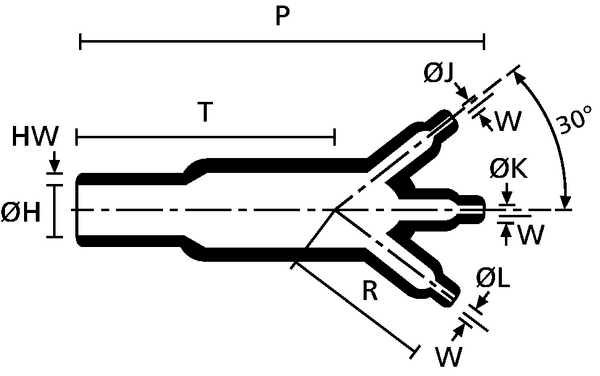

HW ± 30 % 3.0mm
JW ± 30 % 2.0mm
P ± 10 % 135.0mm
R ± 10 % 62mm
S ± 10 % 74.0mm
T ± 10 % 61.0mm
W ± 20 % 1.8mm

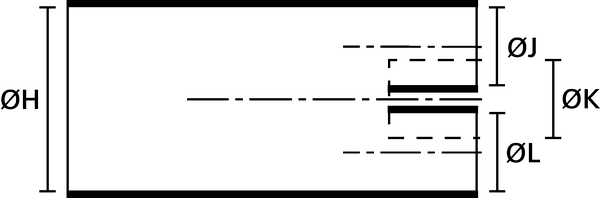

∅H max. b 19.0mm
∅H min. a 38.5mm
∅J max. b 10.0mm
∅J min. a 19.0mm
∅J/K/L max. b 10.0mm
∅J/K/L min. a 19.0mm
∅K max. b 10.0mm
∅K min. a 19.0mm
Designation as per VG-Norm VG 95343 T08 D 003 A
Dielectric Strength 15kV/mm
Dielectric Strength test method ASTM D2671
ELV compliant (Article 4 - 2) YES
Flammability ASTM D635
Hazardous Goods No
Min. Shrink Temperature - °C +135 °C
Nato number 5970-12-194-9974
Operating Temperature -75 °C to +150 °C
ROHS compliant Yes
Specifications
Specifications VG 95343-8:2016-03
Tensile Strength 15MPa
GTIN-13 / EAN 5022660635540
Packaging 1 - Height (m) 0.04m
Packaging 1 - Length (m) 0.13m
Packaging 1 - Qty 1
Packaging 1 - Type bag
Packaging 1 - Volume (m³) 0.00052
Packaging 1 - Weight (kg) 0.040001kg
Packaging 1 - Width (m) 0.1m
UNSPSC Key 39121721
