Morsetti elettrici HelaCon – per le connessioni professionali dei cavi


Morsetti elettrici HelaCon – La soluzione rapida per connettere i cavi in modo professionale

Morsetti elettrici HelaCon

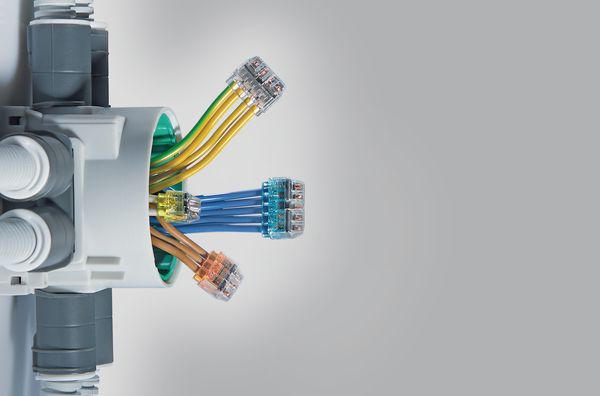

HelaCon Plus La gamma di morsetti elettrici automatici HelaCon consente di connettere e distribuire in maniera rapida, facile e affidabile cavi e conduttori in applicazioni civili.
Possono essere utilizzati in impianti domestici fino a un massimo di 450 volt. Un'ampia gamma di fori consente un'elevata flessibilità a seconda del numero di cavi e dello spazio disponibile.


È possibile effettuare sezioni trasversali fino a 2,5 mm e utilizzare conduttori più spessi in caso di calo di tensione.
Il percorso della distribuzione dei cavi e le connessioni delle derivazioni variano da Paese a Paese a causa dei diversi tipi di cavi, diametri, colori, scatole di derivazione e sistemi di montaggio in uso.


Indipendentemente dai diversi requisiti, la serie di morsetti elettrici HelaCon offre la migliore soluzione per qualsiasi installazione, in tutto il mondo.

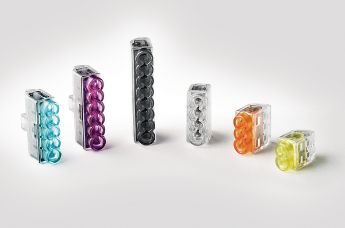

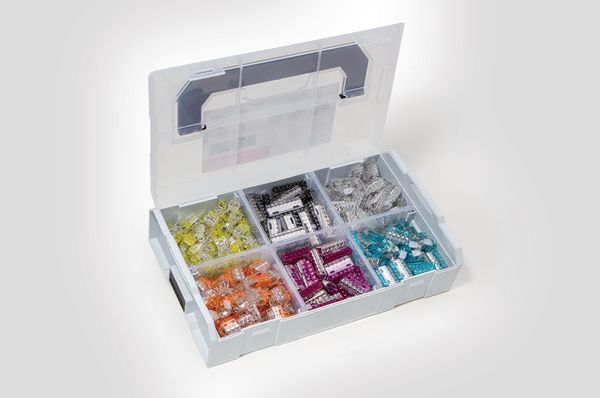

I diversi codici colore contribuiscono a differenziare facilmente le dimensioni dei morsetti automatici. Tutti i fori per cavi si trovano in fila su un lato. Un foro separato per il test della tensione presente sulla parte anteriore garantisce la sicurezza durante l'applicazione, l'installazione e la manutenzione. È possibile utilizzare contemporaneamente cavi con sezioni trasversali comprese tra 0,5 e 2,5 mm senza alcun impatto sulla connessione adiacente.

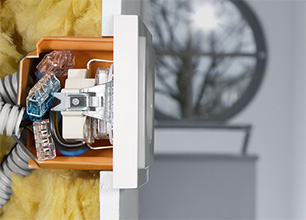

Grazie alle dimensioni compatte i morsetti elettrici HelaCon si adattano perfettamente a spazi ristretti e in generale possono essere utilizzati in tutte le scatole di derivazione da parete o da incasso.

Morsetti elettrici HelaCon Easy

Caratteristiche e vantaggi

Morsetti elettrici HelaCon Easy

La gamma di morsetti elettrici automatici consente di connettere e distribuire in maniera rapida, facile e affidabile conduttori in applicazioni civili. Possono essere utilizzati in impianti domestici fino a un massimo di 450 volt.
Un'ampia gamma di fori consente un'elevata flessibilità a seconda del numero di cavi e dello spazio disponibile. È possibile effettuare sezioni trasversali fino a 2,5 mm² e utilizzare conduttori più spessi in caso di calo di tensione.

Applicazione

Morsetti elettrici HelaCon Easy

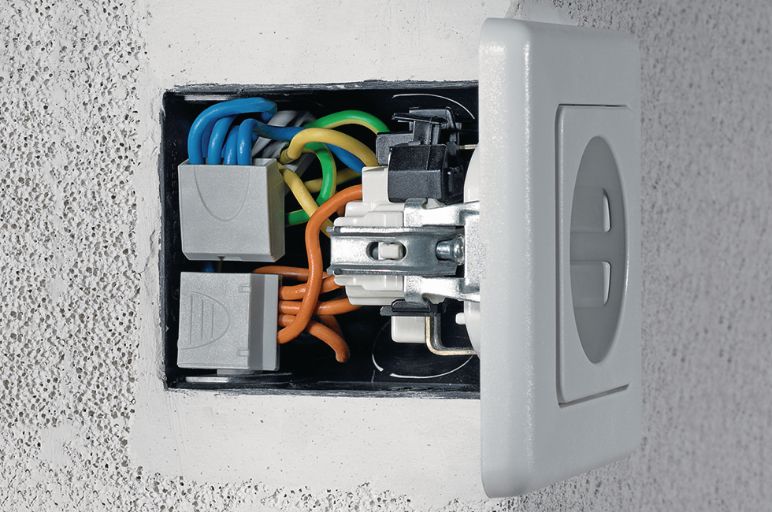

Grazie alle dimensioni compatte, i morsetti elettrici si adattano perfettamente a spazi ristretti e in generale possono essere utilizzati in tutte le scatole di derivazione da parete o da incasso.

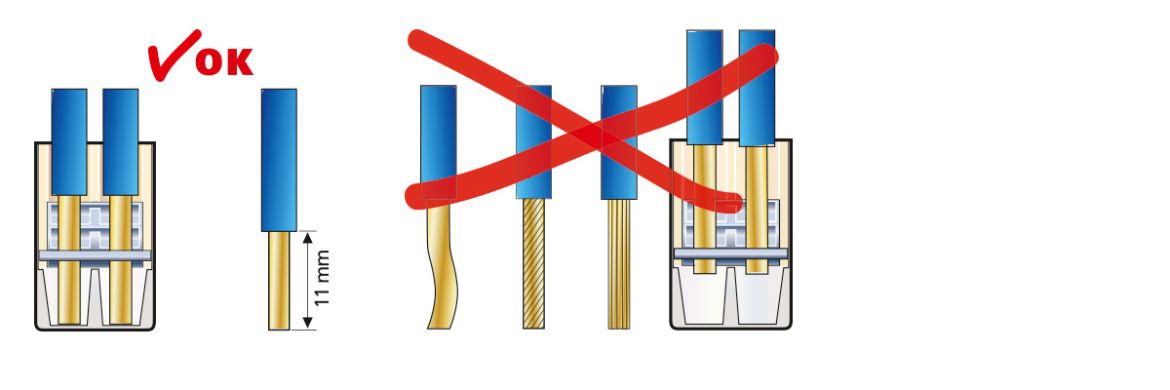

I morsetti elettrici HelaCon Easy sono progettati per essere unicamente utilizzati con cavi solidi con un diametro massimo di 2,5 mm. Non è possibile utilizzare conduttori piegati o con trefoli fini.

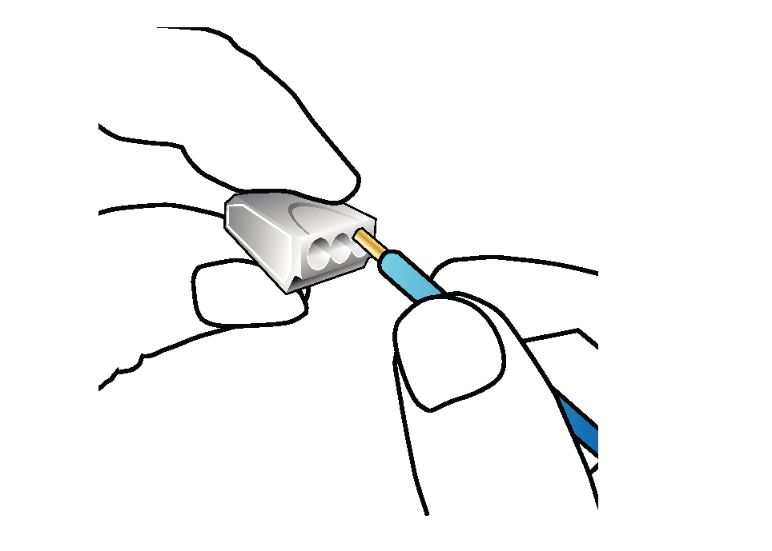

Utilizzo

Morsetti elettrici HelaCon Easy Utilizzo

• Prima dell'installazione accertarsi che non vi sia corrente
• Utilizzare solo conduttori in rame
• Spelare i conduttori fino a circa 11 mm
• Inserirli completamente nel morsetto
• Utilizzare un tester attraverso il foro di test separato

Morsetti elettrici HelaCon Plus

Caratteristiche e vantaggi

Morsetti elettrici HelaCon Plus

HelaCon Plus è un sofisticato morsetto elettrico automatico per connessioni professionali di cavi in applicazioni civili. La doppia molla, sviluppata di recente, consente una connessione semplice e aiuta gli installatori in situazioni difficili come nell'installazione di cavi aerei. Questo garantisce un adeguato fissaggio che può essere controllato visivamente attraverso l'involucro trasparente.


I diversi codici colore consentono una comoda identificazione dei diversi morsetti.
Un foro separato per il test della tensione presente sulla parte anteriore garantisce la sicurezza durante l'applicazione, l'installazione e la manutenzione.

Applicazione

Morsetti elettrici HelaCon Plus

Grazie alle dimensioni compatte, si adattano perfettamente a spazi ristretti e in generale possono essere utilizzati in tutte le scatole di derivazione da parete o da incasso.


I morsetti elettrici HelaCon Easy sono progettati per essere unicamente utilizzati con cavi solidi con un diametro massimo di 2,5 mm.
Non è possibile utilizzare conduttori piegati o con trefoli fini.

Utilizzo

Morsetti elettrici HelaCon Plus Utilizzo

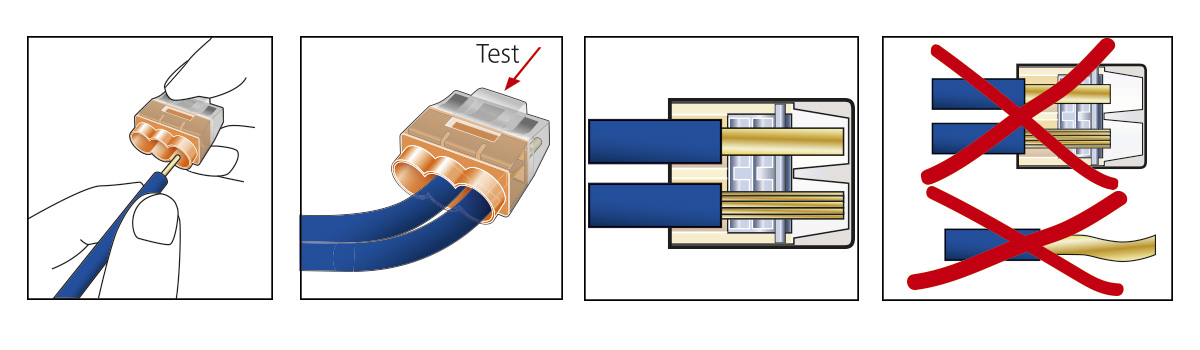

• Prima dell'installazione accertarsi che non vi sia corrente
• È possibile utilizzare conduttori in rame solidi e a trefoli
• Spelare i conduttori fino a circa 11 mm
• Inserirli completamente nel morsetto
• Utilizzare un tester attraverso il foro di test separato
• Per cambiare o correggere un conduttore, afferrarlo e girarlo a sinistra e a destra tirando nel frattempo





1 La doppia molla consente un facile inserimento del conduttore.
2 Un foro di test separato consente di utilizzare un tester.
3 Conduttori solidi 0,5 - 2,5 mm
4 Conduttori a trefoli 0,5 - 2,5 mm

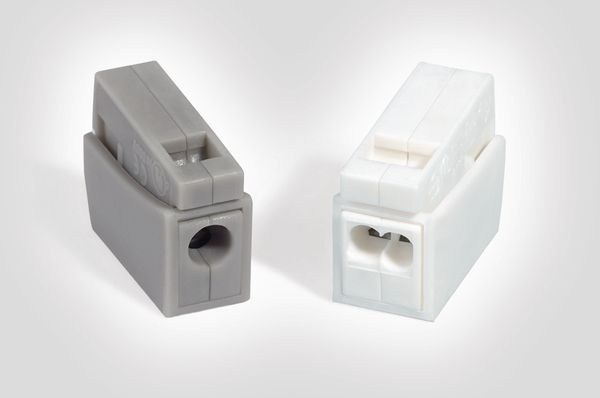

Morsetti elettrici HelaCon Lux

Morsetti elettrici HelaCon Lux

Morsetti ideali nell'ambito dell'illuminazione in cui è necessario connettere un conduttore solido nascosto a un conduttore flessibile. La variante a due ingressi consente di collegare periferiche aggiuntive.

Il filo dal lato illuminazione può essere facilmente inserito premendo l'apposito meccanismo di chiusura e può essere rilasciato allo stesso modo in qualsiasi momento.

Il lato illuminazione può essere utilizzato con qualsiasi tipo di filo e rende i morsetti HelaCon Lux utili per collegare anche dispositivi con cavi di collegamento flessibili quali comandi per tende, ventilatori e altre unità.

Caratteristiche e vantaggi

• Ideali per connettere fili solidi e flessibili

• Combina la tecnologia dei morsetti a molla con il meccanismo di blocco/sblocco

• Per fili a trefoli fini in ingressi di illuminazione

• Possono essere utilizzati con impianti fino a un massimo di 450 V / 24 A

• Disponibili con uno o due ingressi per fili solidi sul lato dell'installazione

• Flessibilità nell'installazione

• Possono essere utilizzati senza l'ausilio di alcun attrezzo per un'installazione facile, sicura e rapida

• Ideali per l'installazione di cavi aerei o quando i fili sono difficili da raggiungere

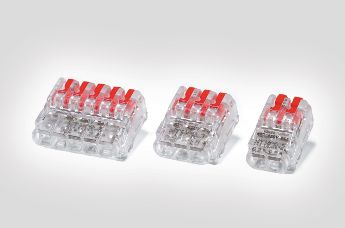

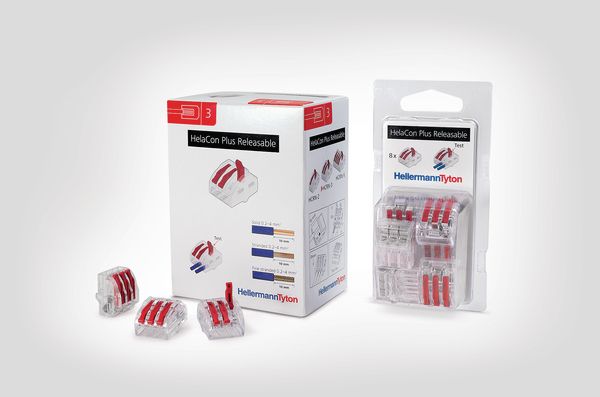

Morsetti elettrici universali - HelaCon Releasable

Caratteristiche e Vantaggi

Morsetti elettrici universali - HelaCon Releasable

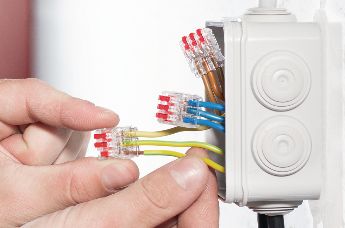

I morsetti elettrici HelaCon Releasable vengono utilizzati per tutti i tipi di cavo nelle installazioni elettriche, garantendo efficienza e sicurezza ottimali. I cavi rigidi si possono inserire senza azionare la levetta, semplicemente inserendoli a spinta.









• Morsetto a molla universale, per cavi rigidi, semirigidi e flessibili
• I cavi rigidi si possono inserire senza azionare la levetta
• Morsetto di dimensione compatte
• Utilizzabile con conduttori di diametro: 0.2 mm - 2.5 mm
• Ingresso specifico per il puntale del tester
• Completamente riutilizzabile - non è necessario il cacciavite
• Controllo della connessione grazie all'involucro trasparente
• Applicazione, installazione e manutenzione in totale sicurezza

Come si usano

Morsetti elettrici universali - HelaCon Releasable

• Prima di lavorare accertarsi che non ci sia corrente
• Lunghezza spelatura 10 mm
• Inserire il cavo all'interno del morsetto– controllo della connessione grazie all'involucro trasparente
• Ingresso di test è sul fondo del morsetto
• Per scollegare il filo azionare la levetta rossa

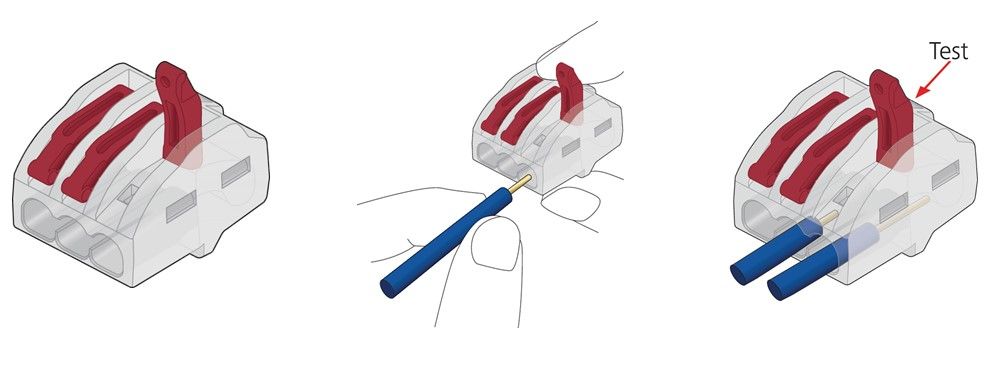

Step 1: Sul morsetto è contrassegnata la lunghezza di spelatura di 10 mm.
Step 2: I cavi rigidi possono essere inseriti a spinta senza aprire la levetta rossa.
Step 3: Aprire la levetta per installare i cavi flessibili.
.

Step 4: Controllo visivo dopo l'installazione cavi grazie all'involucro trasparente.
Step 5: L'ingresso di test è posizionato sul fondo del morsetto

Vantaggi offerti dai morsetti elettrici HelaCon Plus

Morsetti: tecnologia a doppia molla

Morsetti: tecnologia a doppia molla

La doppia molla di HelaCon Plus, sviluppata di recente, consente una connessione semplice e aiuta gli installatori in situazioni difficili come nell'installazione di cavi aerei.

Più morsetti elettrici vengono utilizzati in un'installazione e più è importante che questa venga effettuata in maniera facile e comoda. Oltre al fattore della sicurezza, questo ha decretato lo sviluppo della tecnologia a doppia molla.

Entrambe le molle ricoprono un ruolo fondamentale. La prima consente di utilizzare poca forza, il che risulta particolarmente utile quando si utilizzano cavi multinucleo.

Vantaggi offerti dai morsetti elettrici HelaCon Plus

La seconda garantisce un ottimo fissaggio. Questo consente di offrire al contempo la massima sicurezza e la comodità d'uso.

Il taglio sull'alloggiamento mostra la doppia molla.

Morsetti elettrici: lavorare con la massima visibilità

Morsetti elettrici: lavorare con la massima visibilità

Ogni giorno nelle installazioni civili vengono utilizzati moltissimi morsetti senza viti. Sebbene si tratti di un lavoro di routine, richiede molta diligenza.


Per garantire un'installazione di lunga durata e senza problemi, è necessario che il fissaggio sia adeguato. Un'installazione inadeguata può comportare danni e surriscaldamento, e nel peggiore dei casi situazioni pericolose quali incendi.


L'alloggiamento trasparente della nuova serie di morsetti HelaCon Plus consente un facile e rapido controllo visivo del fissaggio dei conduttori. Questo fattore di sicurezza non può essere trascurato e può accelerare i test di accettazione dell'intera installazione elettrica.

Morsetti elettrici: diversi tipi di fili e sezioni trasversali

Morsetti elettrici: diversi tipi di fili e sezioni trasversali

La poca forza necessaria grazie all'innovativa tecnologia a doppia molla consente di utilizzare conduttori con uno o più nuclei.



Il fissaggio di ogni doppia molla consente l'uso concomitante di connettori con sezioni trasversali comprese tra 0,5 e 2,5 mm in un unico morsetto senza impatti sulla connessione adiacente.



Si prega di notare che la serie HelaCon Plus non è adatta a cavi a trefoli fini.
