Supporto per connettore MC4 per impianti solari | Connessioni DC sicure
Proteggi i connettori solari MC4 da piegature, agenti atmosferici e contatto con metalli. Installazione senza attrezzi grazie alla sicura tecnologia EdgeClip per sistemi DC affidabili.
Connessioni DC perfette. Sempre.
Proteggi ogni connessione MC4: dall'installazione al funzionamento a vita.
I connettori DC per impianti solari rappresentano un'interfaccia fondamentale in ogni sistema fotovoltaico.
Un instradamento errato dei cavi, piegature eccessive o connettori esposti possono causare guasti, rischi per la sicurezza e costosi tempi di fermo.
I problemi tipici dei connettori DC non fissati:
- Esposti a sole, pioggia, ghiaccio e acqua
- Soggetti a piegature e schiacciamenti eccessivi del cavo
- Installati in modo non uniforme a seconda delle condizioni in loco

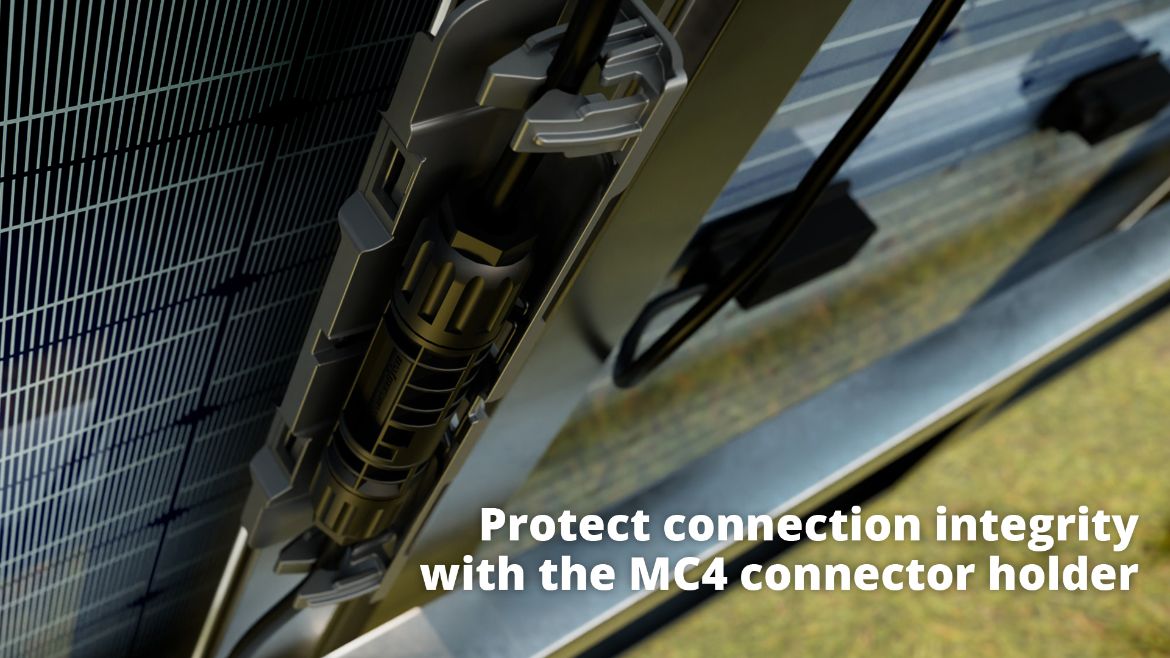

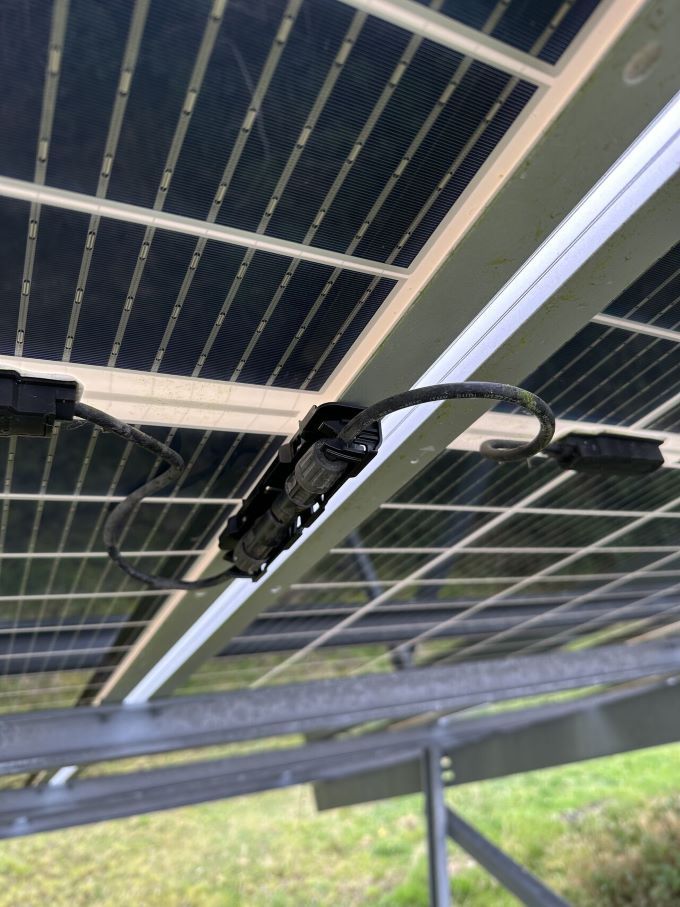

La nostra soluzione: supporto per connettore MC4

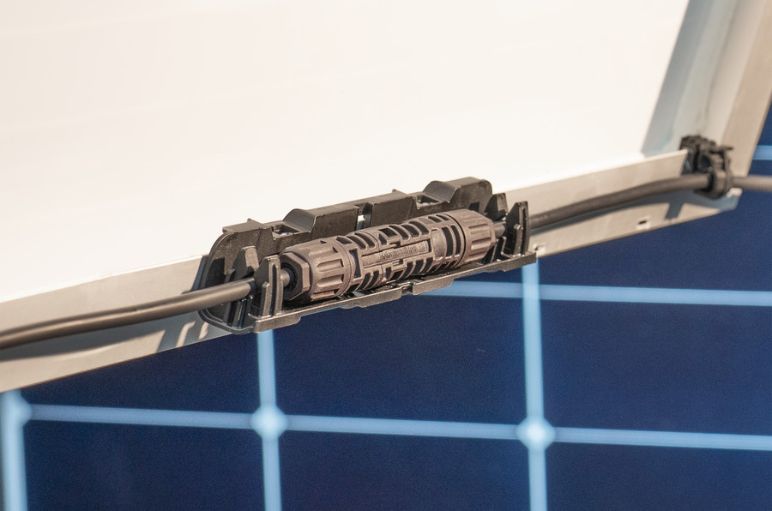

Progettato per un'installazione sicura e senza attrezzi, il supporto è compatibile con connettori solari MC4 ed MC4 EVO2.
Dotato di due EdgeClip integrate, si fissa facilmente ai bordi standard dei telaio del modulo in alluminio – a mano, senza attrezzi.
- Installazione a pressione sui bordi del modulo (1,0–3,0 mm)
- Inserimento del connettore avviene con una semplice azione a pressione
- Rimozione non distruttiva del connettore per operazioni di manutenzione
SPC‑DEC1‑3SP crea un ambiente definito, protetto e ripetibile per ogni connessione solare DC, garantendo qualità di installazione, sicurezza elettrica, affidabilità a lungo termine dell'impianto.
Principali vantaggi
Prestazioni e sicurezza
-
Previene piegature e schiacciamenti eccessivi dei cavi
-
Mantiene 20 mm di lunghezza rettilinea su entrambe le estremità del connettore (secondo specifiche Stäubli)
-
Distanza definita tra connettore e parti metalliche a terra
-
Riduzione del rischio incendio
-
Maggiore sicurezza per operatori e animali
Protezione ambientale
-
Protegge da esposizione a raggi UV, pioggia, ghiaccio e acqua stagnante
-
Evita l'immersione dei connettori DC
Efficienza operativa
-
Posizionamento definito → ispezioni visive e con drone più semplici
-
Migliora l'efficienza della manutenzione e l'individuazione dei guasti.
-
Riduce tempi di fermo e costi di assistenza a lungo termine.
Compatibilità tecnica
-
Compatibile con i connettori Stäubli MC4 e MC4 Evo 2 a sola crimpatura.
-
Adatto a cavi DC di sezione: 4, 6 e 10 mm²
-
Installabile all’interno dei telai del modulo con soli 22 mm di spazio libero
-
Completamente compatibile con telai standard da 35 mm
-
Possibilità di montaggio esterno per telai più compatti
